Description du panneau à fusibles/relais
Panneau à fusibles côté conducteur
Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles à l'intérieur du cache-fusibles. Ce schéma vous indique les informations spécifiques à votre véhicule.
Se reporter au tableau suivant pour avoir une description du fusible.
|
Nom du fusible |
Calibre du fusible |
Protégé par circuit |
|---|---|---|
|
SIÈGE CHAUFFANT (AVANT) |
25A |
Module de commande de chauffage de siège avant, Module de commande de ventilation de siège avant |
|
COFFRE |
10 A |
Relais du coffre arrière |
|
SERRURE DE PORTE |
20A |
Relais de verrouillage des portes, relais de déverrouillage des portes |
|
MODULE 1 |
7,5 |
Commutateur de la console avant #1, Solénoide clé, Clé intelligente poignée extérieur Conducteur/Passager |
|
VERROUILLAGE ENFANT |
15 A |
Relais sécurité enfant arrière, Relais de déverrouillage sécurité enfant arrière |
|
MODULE 3 |
10 A |
Commutateur de détresse, Lumière d'ambiance avant poignée droite, Unité de lumière d'ambiance avant, Module portière conducteur, Lumière d'ambiance portière Conducteur/Passager |
|
SIÈGE CHAUFFANT (ARD) |
25A |
Module de commande de chauffage de siège arrière |
|
SIÈGE (PASSAGER) |
30A |
Commutateur manuel du siège du passager |
|
MODULE 6 |
10 A |
Commutateur Mode Sport, Module Portière Conducteur |
|
VITRE ÉLECTRIQUE DE SÉCURITÉ (CD) |
30A |
Commutateur de lève-vitre électrique côté passager, Module de sécurité du lève-vitre électrique côté passager, Commutateur de vitre arrière poignée droite, Module de sécurité lève-vitre électrique arrière poignée droite |
|
SIÈGE (CONDUCTEUR) |
30A |
Contacteur manuel du siège du conducteur, Module IMS (système de mémoire intégrée) du conducteur |
|
IBU1 |
15 A |
Interrupteur d'allumage, IBU (unité de commande de carrosserie intégrée) |
|
IAU |
10 A |
Non utilisé |
|
AMP |
25A |
Convertisseur DC-DC (AMP (Amplificateur)), (AMP (Amplificateur) |
|
VITRE ÉLECTRIQUEDE SÉCURITÉ (CG) |
30A |
Module de sécurité du lève-vitre électrique côté conducteur, Commutateur de vitre arrière poignée gauche, Module de sécurité lève-vitre électrique arrière poignée gauche |
|
RECHANGE 1 |
15 A |
Non utilisé |
|
COMMUTATEUR DE FREIN |
10 A |
IBU (Unité de commande de carrosserie intégrée), Interrupteur de feu stop |
|
TOIT OUVRANT2 |
20A |
Contrôle du toit ouvrant (Blind Motor), Connecteur de laison de données |
|
coussin gonflable2 |
10 A |
Module de commande de SRS (Système de retenue supplémentaire) |
|
coussin gonflable 1 |
15 A |
Module de commande de SRS (Système de retenue supplémentaire) |
|
MÉMOIRE |
10 A |
Affichage tête haute, Module IMS conducteur (système de mémoire intégrée), Ajusteur électrique des rétroviseurs extérieurs côté Conducteur/Passager, Capteur de pluie, Tableau de bord, Module de contrôle de l'air climatisé, Commutateur d'air climatisé |
|
MULTIMÉDIA |
15 A |
Convertisseur DC-DC (audio), Audio, Unité Audio/Vidéo principal de navigation |
|
TOIT OUVRANT1 |
20A |
Contrôle du toit ouvrant (Glass Motor) |
|
Nom du fusible |
(A) |
Protégé par circuit |
|
MODULE 7 |
10 A |
Audio/Vidéo 4WD (4 roues motrices) ECU (Unité de contrôle du moteur), Commutateur de console avant #1/#2, Unité d'assistance au maintien de la trajectoire, IBU (Unité de commande de carrosserie intégré), Commutateur panneau d'accident, Unité d'assistance anti-collision au stationnement |
|
MDOULE5 |
10 A |
Commutateur de feu stop |
|
MODULE 8 |
10 A |
AMP (Amplificateur), Module IMS (Système de mémoire intégrée) Conducteur, Chargeur sans-fil avant, Module de contrôle de ventilation siège avant, Module de contrôle siège chauffant avant/arrière, ATM (Transmission automatique), Indicateur de levier de vitesse, Connecteur de liaison de données, Audio, Audio/Vidéo & Unité principal de navigation, Commutateur d'air climatisé, Unité de surveillance de caméra 360°, Module de contrôle d'air climatiser, Convertisseur DC-DC (Audio/AMP (Amplificateur)), Miroir électro chromique |
|
MODULE 2 |
10 A |
Moteur de ventilateur à radiateur, Unité d'assistance anti-collision au stationnement, Module de contrôle siège chauffant avant/arrière, Module de contrôle de ventilation siège avant, Bloc de jonction moteur (Relai vitre côté poignée gauche/côté poignée droite) |
|
MDPS |
7,5 A |
Unité (type console) MDPS (direction assistée électrique) |
|
A/C1 |
7,5 A |
Module de commande de climatiseur, Interrupteur de climatiseur, Bloc de jonction du compartiment moteur (Relais de soufflante) |
|
MODULE 4 |
10 A |
Chargeur USB arrière, Block PCB (Relai prise de courant), Console de recharge USB (extérieur côté poignée gauche/côté poignée droite), Console de recharge USB (intérieur), AMP (Amplificateur), IBU (Unité de commande de carrosserie intégrée), Convertisseur DC-DC (Audio/AMP (Amplificateur), Audio, Audio/Vidéo & Unité principal de navigation, Unité de surveillance de caméra 360°, Unité d'assistance anti-collision au stationnement |
|
MODULE 9 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
COMBINÉ |
10 A |
Tableau de bord, Affichage tête haute |
|
LAVE-GLACE |
15 A |
Commutateur multifonction |
|
DÉMARRAGE |
7,5 A |
B/Relai alarme, IBU (Unité de contrôle de carrosserie intégrée), ECM (Module de contrôle du moteur), Commutateur de plage de transmission, Bloc de jonction du compartiment moteur (Relais de démarrage) |
|
PRISE DE COURANT |
20A |
Non utilisé |
|
IBU2 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
IND DE COUSSIN GONFLABLE |
7,5 A |
Combiné d'instruments, Lampe de console supérieure |
|
RECHANGE 2 |
10 A |
Non utilisé |
|
A/C2 |
10 A |
Module de commande de climatiseur |
Panneau de fusibles du compartiment moteur
Se reporter au tableau suivant pour avoir une description du fusible.
|
Nom du fusible |
Calibre du fusible |
Protégé par circuit |
|
|---|---|---|---|
|
MULTI FUSIBLE-1 |
IG2 |
30A |
Bloc de jonction du compartiment moteur (Relais de démarrage), Bloc PCB (Relais interrupteur de démarrage2) |
|
SOUFFLANTE |
40A |
Bloc de jonction de la salle des machines (relais de soufflante) |
|
|
ABS1 |
40A |
Module ESC (commande de stabilité électronique) |
|
|
B+2 |
50A |
Bloc de jonction ICU (Module1 Panneau d'instruments, Module3 Panneau d'instruments, Module4 Panneau d'instruments, Fusible - AMP (Amplificateur), Module (Unité de contrôle de carrosserie intégrée)1) |
|
|
B+3 |
50A |
Bloc de jonction ICU (Module5 Panneau d'instruments, Module6 Panneau d'instruments, Module7 Panneau d'instruments, Module8 Panneau d'instruments, Module9 Panneau d'instruments, Module 10 Panneau d'instruments, Module11 Panneau d'instruments) |
|
|
B+1 |
50A |
Bloc de jonction ICU (Fusible - P/SEAT(Conducteur), P/SEAT(Passager), CHILD LOCK, MODULE1) |
|
|
S/HEATER(RR), SAFETY P/WINDOW(fenêtre électrique côté poignée gauche), SAFETY P/WINDOW(fenêtre électrique côté poignée droite) |
|||
|
VENTILATEUR DE REFROIDISSEMENT |
80 A |
Moteur de ventilateur de refroidissement |
|
|
MDPS |
80 A |
MDPS (direction assistée entrainée par moteur) |
|
|
FUSIBLE MULTIPLE-2 |
CVVD1 |
30A |
[Smartstream G 1.6 T-GDi] Actionneur CVVD |
|
E-CVVT1 |
40A |
[Smartstream G 2.5 T-GDi] Bloc de jonction du compartiment moteur (Relai E-CVVT) |
|
|
IG1 |
40A |
Bloc PCB (relais interrupteur de démarrage1, relais ACC) |
|
|
ARRIÈRE CHAUFFANT |
50A |
Bloc de jonction de la salle des machines (relais chauffé à l'arrière) |
|
|
EPB |
60A |
Module ESC (commande de stabilité électronique) |
|
|
B+5 |
60A |
Bloc PCB (Relai contrôle de moteur, Fusible - Air climatisé1, Essui-glace1, TCU1 (Unité de contrôle de transmission), klaxon, ECU2 (Unité de contrôle de moteur)) |
|
|
POMPE À HUILE1 |
60A |
[Smartstream G 1.6 T-GDi] Pompe à l'huile électronique |
|
|
POMPE A HUILE |
60A |
[Smartstream G 2.5 T-GDi] Pompe à l'huile électronique |
|
|
FUSIBLE |
PRISE DE COURANT 1 |
40A |
Bloc PCB (Relais prise de courant) |
|
PARE-BRISE CHAUFFANT DROIT |
40A |
Relai vitre chauffante côté poignée droite |
|
|
PARE-BRISE CHAUFFANT GAUCHE |
40A |
Relai vitre chauffante côté poignée gauche |
|
|
TCU5 |
60A |
[Smartstream G 2.5 T-GDi] TCM (Module de contrôle de boite de vitesse) |
|
|
B+4 |
60A |
Bloc de jonction ICU (Relais de verrouillage de charge long terme, fusible - MODULE3, coussin gonflable2, SUNROOF1, SUNROOF2, |
|
|
S/HEATER (FRT), TRUNK, BRAKE SWITCH, DOOR LOCK) |
|||
|
ECU5 |
10 A |
[Smartstream G 1.6 T-GDi] ECM (Module de contrôle du moteur) |
|
|
AMS |
10 A |
Capteur de batterie |
|
|
POMPE À VIDE 1 |
20A |
[Smartstream G 2.5 T-GDi] Relais aspirateur |
|
|
4 ROUES MOTRICES |
20A |
[Smartstream G 1.6 T-GDi] Audio/Vidéo 4WD (4 roues motrices) ECU (Unité de contrôle du moteur) |
|
|
POMPE À CARBURANT 1 |
20A |
Bloc de jonction de la salle des machines (relais de pompe à carburant) |
|
|
POMPE À VIDE 2 |
10 A |
[Smartstream G 2.5 T-GDi] Module ESC (Contrôle électronique de stabilité) |
|
|
E-CVVT3 |
20A |
[Smartstream G 2.5 T-GDi] ECM (Module de contrôle du moteur) |
|
|
RÉTROVISEUR CHAUFFANT |
10 A |
Commutateur d'air climatisé |
|
|
E-CVVT4 |
20A |
[Smartstream G 2.5 T-GDi] ECM (Module de contrôle du moteur) |
|
Bloc PCB : Smartstream G1.6 T-GDi
|
Nom du fusible |
Calibre du fusible |
Protégé par circuit |
|---|---|---|
|
ESSUIE-GLACE 1 |
30A |
Bloc PCB (Relais essuie-glace) |
|
ESSUIE-GLACE 2 |
10 A |
IBU (Unité de contrôle de carrosserie intégrée), ECM (Module de contrôle du moteur) |
|
TCU1 |
20A |
TCM (Module de commande de boîte de vitesses) |
|
ECU2 |
15 A |
ECM (Module de commande du moteur) |
|
ECU1 |
20A |
ECM (Module de commande du moteur) |
|
ECU4 |
15 A |
ECM (Module de commande du moteur) |
|
TCU2 |
15 A |
TCM (Module de contrôle de transmission), Commutateur de plage de transmission |
|
A/C1 |
10 A |
Block de jonction du compartiment moteur (Relais air climatisé) |
|
CAPTEUR 1 |
15 A |
Sonde d'oxygène (haut/bas) |
|
POMPE À HUILE2 |
10 A |
Pompe à huile électronique |
|
CVVD2 |
10 A |
Actionneur CVVD |
|
PRISE DE COURANT 2 |
20A |
Prise de courant avant côté poignée gauche |
|
PRISE DE COURANT 3 |
20A |
Chargeur USB avant |
|
AVERTISSEUR SONORE |
20A |
Bloc PCB (Relais du klaxon) |
|
CAPTEUR 2 |
10 A |
Vanne de commande d’huile (adduction/échappement), Vanne de Solénoïde de pompe à huile, Vanne de commande de purge, Vanne de commande solénoïde RCV (Valve de contrôle de la recirculation, Vanne de fermeture du réservoir, Bloc de jonction du compartiment moteur (Relais air climatisé) |
|
POMPE À CARBURANT 2 |
10 A |
Bloc de jonction de la salle des machines (relais de pompe à carburant) |
|
ECU3 |
10 A |
ECM (Module de commande du moteur) |
|
ABS3 |
10 A |
Module ESC (commande de stabilité électronique) |
|
BOBINE D'ALLUMAGE |
20A |
Bobine d'allumage #1~#4 |
|
RÉGULATEUR DE VITESSE |
10 A |
Régulateur de vitesse intelligent |
Bloc PCB : Smartstream G2.5 T-GDi
|
Nom du fusible |
Calibre du fusible |
Protégé par circuit |
|---|---|---|
|
ESSUIE-GLACE 1 |
30A |
Bloc PCB (Relais essuie-glace) |
|
ESSUIE-GLACE 2 |
10 A |
IBU (Unité de contrôle de carrosserie intégrée), ECM (Module de contrôle du moteur) |
|
TCU1 |
20A |
Non utilisé |
|
ECU2 |
15 A |
ECM (Module de commande du moteur) |
|
ECU1 |
20A |
ECM (Module de commande du moteur) |
|
ECU4 |
15 A |
ECM (Module de commande du moteur) |
|
TCU2 |
15 A |
TCM (Module de commande de boîte de vitesses) |
|
A/C1 |
10 A |
Block de jonction du compartiment moteur (Relais air climatisé) |
|
INJECTEUR |
15 A |
Injecteur # 1 ~ # 4 |
|
CAPTEUR 1 |
15 A |
Sonde d'oxygène (haut/bas) |
|
PRISE DE COURANT 2 |
20A |
Prise de courant avant côté poignée gauche |
|
PRISE DE COURANT 3 |
20A |
Chargeur USB avant |
|
AVERTISSEUR SONORE |
20A |
Bloc PCB (Relais du klaxon) |
|
CAPTEUR 2 |
10 A |
Vanne de commande d’huile (échappement), Électrovanne de pompe à huile variable, Électrovanne de commande de purge, Électrovanne de commande de soupape de recirculation (RCV), Vanne de fermeture du réservoir, Bloc de jonction du compartiment moteur (Relais air climatisé) |
|
POMPE À CARBURANT 2 |
10 A |
Bloc de jonction de la salle des machines (relais de pompe à carburant) |
|
ECU3 |
10 A |
ECM (Module de commande du moteur) |
|
ABS3 |
10 A |
Module ESC (commande de stabilité électronique) |
|
BOBINE D'ALLUMAGE |
20A |
Bobine d'allumage #1~#4 |
|
RÉGULATEUR DE VITESSE |
10 A |
Régulateur de vitesse intelligent |

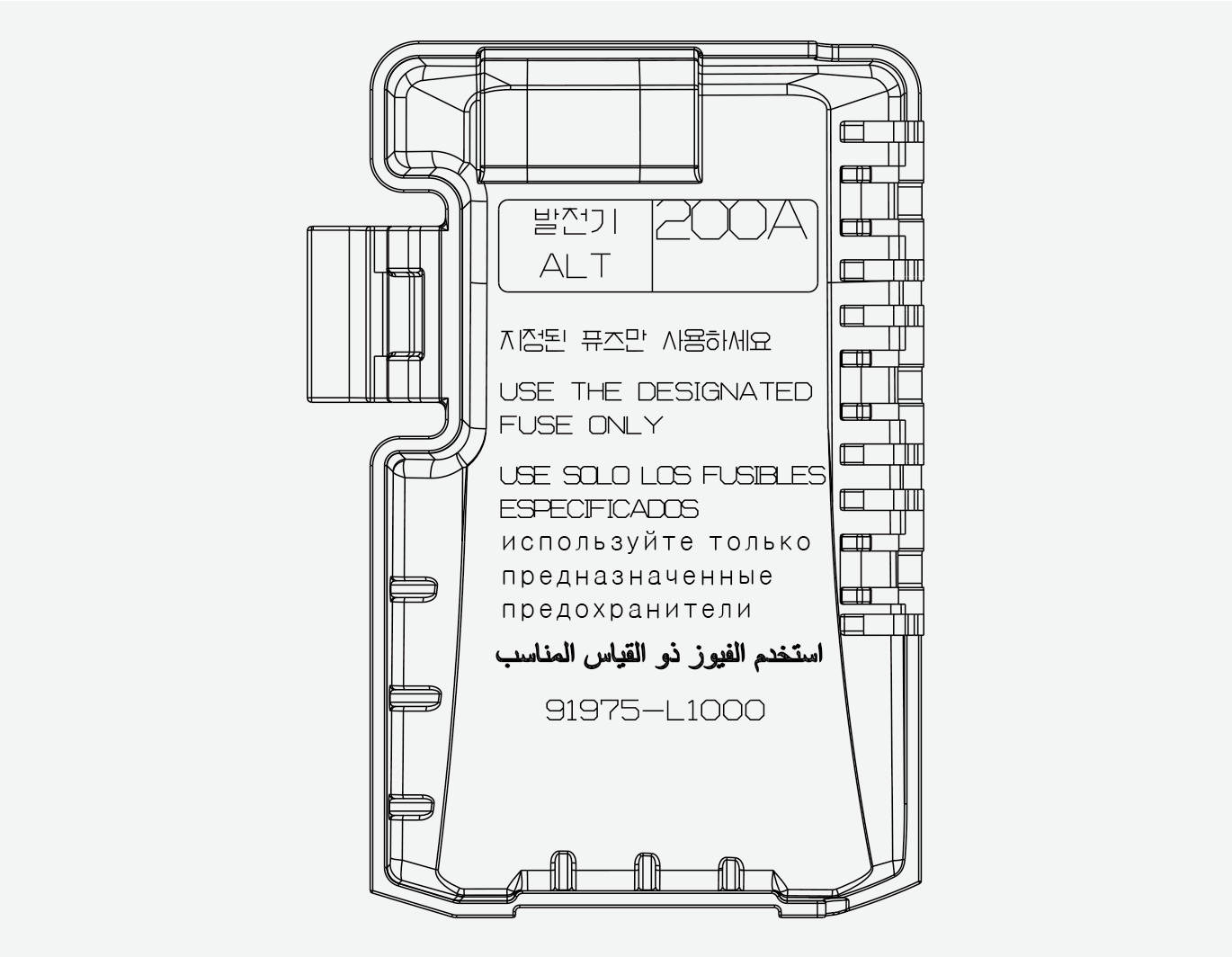

Cache de protection de borne de batterie
Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles.
