Fusibles

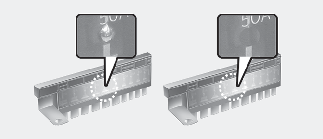

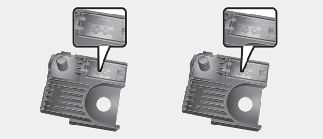

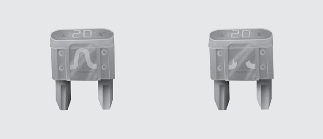

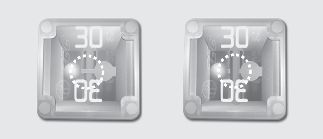

* Côté gauche : Normal, côté droit : Grillé
Ce véhicule possède 2 (ou 3) panneaux de fusibles, l'un situé dans le support latéral du panneau côté conducteur, l'autre dans le compartiment moteur près de la batterie.
Si l'un des éclairages, des accessoires ou l'une des commandes de votre véhicule ne fonctionne pas, vérifier le fusible du circuit correspondant. Lorsqu'un fusible est grillé, l'élément à l'intérieur du fusible est fondu.
Si le système électrique ne fonctionne pas, vérifier d'abord le panneau de fusibles côté conducteur.
Si le fusible de rechange grille, cela indique un problème électrique. Éviter d'utiliser le système concerné et consulter immédiatement un concessionnaire agréé Kia.
Trois types de fusibles sont utilisés : les fusibles à lame pour un ampérage faible, les fusibles à cartouche et les fusibles multiples pour un ampérage supérieur.
Remplacement des fusibles
-
Ne jamais remplacer un fusible par autre chose qu'un fusible de même capacité.
-
Un fusible de capacité supérieure pourrait causer des dégâts et déclencher un incendie.
-
Ne jamais installer un fil ou une feuille d'aluminium à la place du fusible approprié, même pour une réparation provisoire. Cela pourrait endommager considérablement le câblage et provoquer un incendie.
-
Ne pas modifier ni ajouter arbitrairement des câbles électriques sur le véhicule.
Ne pas utiliser de tournevis ou tout autre objet métallique pour retirer les fusibles car cela pourrait provoquer un court-circuit et endommager le système.
-
Lorsque vous remplacez un fusible, placez d'abord l'interrupteur de démarrage à la position « OFF » et désactivez les interrupteurs de tous les appareils électriques, puis retirez la borne (-) de la batterie.
-
L'étiquette du panneau de fusibles/relais réel peut différer des équipements.
Incendie électrique
Assurez-vous que les fusibles et les relais de remplacement sont bien fixés en les installant. Sinon, cela pourrait provoquer un incendie du véhicule.
Ne retirez pas les fusibles, les relais et les bornes fixés avec des boulons ou des écrous. Les fusibles, les relais et les bornes peuvent être mal fixés, et cela peut causer un incendie. Si les fusibles, les relais et les bornes fixés avec des boulons ou des écrous sont grillés, consulter un concessionnaire agréé Kia.
En replaçant un fusible grillé ou un relais, assurez-vous que le fusible ou le relais neuf est bien serré dans les colliers. Si le fusible ou le relais n'est pas bien serré, le câblage et les systèmes électriques peuvent être endommagés.
-
Ne mettez pas d'autres objets, à l'exception de fusibles ou de relais dans les bornes à fusible/relais, comme un tournevis ou un câble. Cela pourrait provoquer une panne de contact et un dysfonctionnement du système.
-
N'introduisez pas de tournevis ou de câbles après-vente dans la borne conçue à l'origine pour des fusibles et des relais uniquement. Le système électrique et le câblage de l'intérieur du véhicule peuvent être endommagés ou brûlés par un mauvais contact.
-
Si vous raccordez directement le fil au feu arrière ou si vous remplacez l'ampoule dont la capacité dépasse celle conçue pour des remorques, etc., le bloc de jonction intérieur peut brûler.
Réparation des câbles électriques
Toutes les réparations électriques doivent être effectuées par des concessionnaires agréés Kia avec des pièces agréées Kia. L'usage d'autres composants de câblage, notamment lors de la remise à neuf du système multimédia ou d'alarme antivol, du téléphone de voiture ou de la radio, peut endommager le véhicule et augmenter le risque d'incendie.
Réfection interdite
Ne pas refaire le câblage du véhicule car cela pourrait affecter les performances de plusieurs fonctions de sécurité dans votre véhicule. La réfection du câblage du véhicule peut également annuler votre garantie et vous rendre responsable des dégâts ultérieurs qui pourraient se produire.
