Środki ostrożności dotyczące ładowarki sieciowej i ładowarki podtrzymującej* (przenośnego przewodu ładowania*) (ładowanie AC)

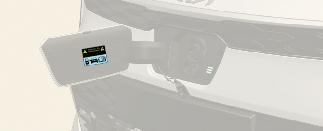

1. Po otwarciu pokrywy gniazda ładowania sprawdzić symbol ładowania w dolnej części etykiety ostrzegawczej.

2. Sprawdzić symbol złącza ładowania przewodu ładowarki sieciowej i podtrzymującej.

3. Po sprawdzeniu litery alfabetu na symbolu ładowania przystąpić do ładowania

   * Szczegółowe informacje na temat podłączania ładowarki sieciowej i ładowarki przenośnej (skrzynka sterująca ICCB) są dostępne w punktach Więcej informacji.

4. Użycie złącza ładowania z niezgodnym symbolem grozi awarią, pożarem, obrażeniami ciała itp.

* W zależności od regionu pojazd może nie być wyposażony w ten kabel.

Środki ostrożności dotyczące ładowania prądem stałym (ładowanie DC)

1. Po otwarciu pokrywy gniazda ładowania sprawdzić symbol ładowania w dolnej części etykiety ostrzegawczej.

2. Sprawdzić symbol złącza ładowania na stacji szybkiego ładowania.

3. Po sprawdzeniu litery alfabetu na symbolu ładowania przystąpić do ładowania

   * Szczegółowe informacje na temat podłączania ładowarki sieciowej i ładowarki przenośnej (skrzynka sterująca ICCB) są dostępne w punktach Więcej informacji.

4. Użycie złącza ładowania z niezgodnym symbolem grozi awarią, pożarem, obrażeniami ciała itp.

Etykieta z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa)

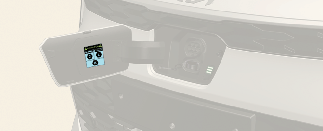

Etykieta z informacjami dotyczącymi ładowania pojazdu elektrycznego jest przyklejona na pokrywie ładowania.

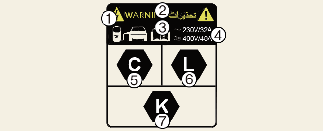

1. Ostrzeżenie dotyczące wysokiego napięcia

2. Symbol na pokrywie gniazda ładowania

3. Więcej informacji można znaleźć w sekcji Więcej informacji.

4. Napięcie i natężenie prądu ładowania

   wyświetlany): Prąd przemienny (AC) jednofazowy

   wyświetlany): Prąd przemienny (AC) 3-fazowy

5–7: Symbole typu ładowania. Więcej informacji można znaleźć w sekcji Więcej informacji.

Tabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa)

Ładowanie za pomocą ładowarki sieciowej i ładowarki podtrzymującej*

Typ zasilania	Standard	Konfiguracja	Typ akcesoriów	Zakres napięcia	Symbol identyfikujący
AC	EN 62196-2	Moduł sterowania przekładnią (TYPE) 2	Złącze pojazdu i gniazdo ładowania	≤480 V RMS

* W zależności od regionu pojazd może nie być wyposażony w ten kabel.

Ładowanie DC

Typ zasilania	Standard	Konfiguracja	Typ akcesoriów	Zakres napięcia	Symbol identyfikujący
DC	EN 62196-3	FF	Złącze pojazdu i gniazdo ładowania	50 V do 500 V
				200V do 920V
