Działanie zdalnego inteligentnego systemu wspomagania parkowania

Przycisk zdalnego inteligentnego systemu wspomagania parkowania

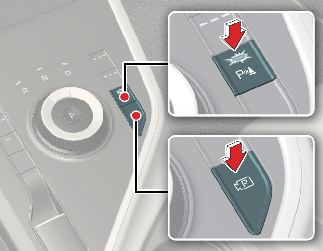

Przycisk systemu bezpieczeństwa podczas parkowania i przycisk widoku parkowania	Inteligentny kluczyk

Położenie	Nazwa	Opis
We wnętrzu pojazdu	Przycisk widoku parkowania	Nacisnąć i przytrzymać przycisk widoku parkowania, aby włączyć zdalny inteligentny system wspomagania parkowania. Zostanie również automatycznie włączony system ostrzegania o odległości z przodu/z tyłu podczas parkowania.
Inteligentny kluczyk	Przycisk zdalnego uruchamiania	Nacisnąć przycisk zdalnego uruchamiania po zablokowaniu drzwi przy wyłączonym pojeździe, aby zdalnie uruchomić pojazd. Naciśnij przycisk zdalnego uruchamiania podczas działania funkcji zdalnej jazdy, aby zakończyć działanie funkcji.
	Przycisk jazdy do przodu	W przypadku korzystania z funkcji zdalnej jazdy, pojazd porusza się w kierunku zgodnym z naciśniętym przyciskiem.
	Przycisk jazdy do tyłu

Zdalna obsługa

Porządek operacyjny

Zdalna obsługa przebiega w następującym porządku:

Przygotowania do zdalnej jazdy do przodu i do tyłu
Zdalna jazda do przodu i do tyłu

1. Przygotowania do zdalnej jazdy do przodu i do tyłu

Z funkcji zdalnej obsługi można korzystać na dwa sposoby.

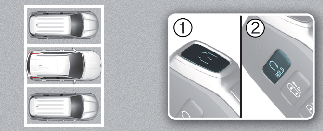

Metoda 1: Korzystanie z funkcji po wyłączeniu pojazdu.

W pewnej odległości od pojazdu wcisnąć przycisk blokady drzwi () na inteligentnym kluczyku i zablokować wszystkie drzwi.
Nacisnąć i przytrzymać przycisk zdalnego uruchamiania () przez 4 sekundy, aż pojazd uruchomi się.

* W celu uzyskania dodatkowych informacji na temat zdalnego uruchamiania pojazdu patrz Więcej informacji.

Metoda 2: korzystanie z funkcji po uruchomieniu pojazdu.

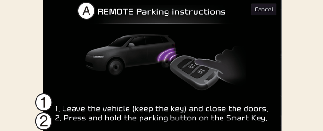

A: Instrukcje ZDALNEGO parkowania

1. Wysiąść z pojazdu (zabrać kluczyk) i zamknąć drzwi.
2. Naciśnij i przytrzymaj przycisk parkowania na inteligentnym kluczyku.

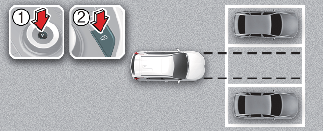

Zatrzymać pojazd przed miejscem, w którym kierowca użyje funkcji zdalnej obsługi, i ustawić dźwignię zmiany biegów w położeniu P (parkowanie).
Nacisnąć i przytrzymać przycisk widoku parkowania (), aby włączyć funkcję inteligentnego systemu wspomagania parkowania. Na ekranie systemu multimedialnego pojawi się komunikat.
Wysiąść z pojazdu z inteligentnym kluczykiem i zamknąć wszystkie drzwi.

UWAGA

Na ekranie systemu multimedialnego należy zaznaczyć zgodę na korzystanie z funkcji. System multimedialny musi działać prawidłowo, aby móc skorzystać z funkcji zdalnej obsługi.

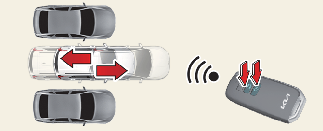

2. Zdalna obsługa

Nacisnąć i przytrzymać przycisk jazdy do przodu () lub do tyłu () na inteligentnym kluczyku.
- Zdalny inteligentny system wspomagania parkowania będzie automatycznie sterował kierownicą, prędkością pojazdu i zmianą biegów. Pojazd będzie się poruszał w kierunku zgodnym z naciśniętym przyciskiem.
- Jeśli w trakcie obsługi funkcji zdalnej jazdy przycisk zostanie zwolniony, pojazd zatrzyma się, a funkcja sterowania ulegnie wstrzymaniu. Funkcja zacznie działać ponownie po ponownym naciśnięciu i przytrzymaniu przycisku.
Przytrzymywać naciśnięty przycisk jazdy do przodu () lub do tyłu (), aż pojazd dojedzie do celu.
Po zakończeniu zdalnej obsługi wsiąść do pojazdu z inteligentnym kluczykiem lub nacisnąć przycisk Zdalne uruchamianie () na inteligentnym kluczyku spoza pojazdu.
- Na ekranie systemu multimedialnego pojawi się komunikat. Pojazd automatycznie przełączy bieg na P (parkowanie) i włączy hamulec parkingowy.
- Po wciśnięciu przycisku zdalnego uruchamiania () pojazd wyłączy się. Jeśli kierowca jest w pojeździe, pojazd pozostanie w trybie ON (włączony).

UWAGA

Dzięki funkcji zdalnej obsługi można sterować pojazdem zdalnie przy pomocy inteligentnego kluczyka z zewnątrz pojazdu.
Sprawdź, czy wszystkie inteligentne kluczyki znajdują się na zewnątrz pojazdu podczas zdalnej obsługi pojazdu.
Funkcja zdalnej obsługi działa tylko, gdy inteligentny kluczyk jest w zasięgu 4 m od pojazdu. Jeśli pojazd nie porusza się pomimo naciśnięcia przycisku jazdy do przodu lub do tyłu na inteligentnym kluczyku, należy sprawdzić odległość od pojazdu, a następnie ponownie nacisnąć przycisk.
Zasięg wykrywania inteligentnego kluczyka zależy od warunków otoczenia, na które wpływ mają zakłócenia radiowe pochodzące na przykład ze słupa energetycznego, rozgłośni radiowej itp.
Zdalna jazda do przodu w ramach metody (1) jest rozpoznawana jako wyjazd.
Zdalna jazda do przodu w ramach metody (2) jest rozpoznawana jako parkowanie i funkcja będzie natychmiast sterować kierownicą odpowiednio do warunków przed pojazdem, aby pomóc we wjeździe na miejsce parkingowe i w ustawieniu pojazdu.
W przypadku zdalnej jazdy do tyłu zarówno metoda 1, jak i metoda 2 powodują najpierw ustawienie kierownicy w położeniu do jazdy na wprost, po czym pojazd porusza się tylko na wprost.

OSTRZEŻENIE

Korzystając z funkcji zdalnej obsługi, należy dopilnować, aby wszyscy pasażerowie wysiedli z pojazdu.
Jeśli akumulator pojazdu jest rozładowany lub zdalny inteligentny system wspomagania parkowania działa nieprawidłowo po zaparkowaniu na wąskim miejscu parkingowym, funkcja zdalnej obsługi nie będzie działała. Należy zawsze parkować pojazd na dostatecznie szerokim miejscu, aby można było wsiąść do pojazdu lub wysiąść z niego.
Należy pamiętać, że w przypadku pewnych miejsc parkingowych wyjazd z nich może być niemożliwy, chociaż funkcja zdalnej obsługi została wykorzystana wcześniej do zaparkowania.
Po zaparkowaniu warunki otoczenia mogą się zmienić ze względu na ruch pojazdów w pobliżu. Jeśli tak się zdarzy, funkcja zdalnej obsługi może nie zadziałać.
Przed opuszczeniem pojazdu należy zamknąć okna i szyberdach oraz wyłączyć pojazd przed zablokowaniem drzwi.

Stan działania funkcji zdalnej obsługi

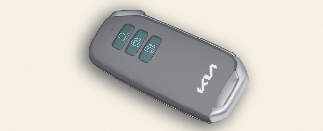

Stan działania	Dioda LED na inteligentnym kluczyku
Trwa sterowanie	Zielona dioda LED stale błyska
Wstrzymanie	Czerwona dioda LED stale błyska
Wył.	Czerwona dioda LED świeci się przez 4 sekundy, a następnie wyłącza się
Ukończenie	Zielona dioda LED świeci się przez 4 sekundy, a następnie wyłącza się

UWAGA

Gdy inteligentny kluczyk nie jest w zasięgu działania (około 4 m od pojazdu), dioda LED inteligentnego kluczyka nie będzie świecić ani błyskać. Z inteligentnego kluczyka należy korzystać w zasięgu działania.

Jak wyłączyć funkcję zdalnej obsługi?

Nacisnąć przycisk widoku parkowania () lub przełączyć bieg z wyjątkiem pozycji P (parkowanie) w czasie, gdy ekran systemu multimedialnego prowadzi kierowcę metodą 2.
Nacisnąć przycisk systemu bezpieczeństwa parkowania () lub wybrać „Anuluj” na ekranie systemu multimedialnego.
Nacisnąć przycisk zdalnego uruchamiania () na inteligentnym kluczyku w czasie, gdy pojazd jest sterowany za pomocą funkcji zdalnej obsługi. Funkcja zdalnej obsługi wyłączy się. W tym samym momencie wyłączy się pojazd.
Wsiąść do pojazdu, mając przy sobie inteligentny kluczyk. Funkcja zdalnej obsługi wyłączy się. Następnie pojazd pozostanie włączony.

Działanie funkcji zostanie wstrzymane w następujących sytuacjach.

Po wstrzymaniu działania funkcji zdalnej obsługi pojazd zatrzyma się. Funkcja może działać ponownie, gdy ustanie warunek, który spowodował wstrzymanie działania funkcji.

Wykrycie pieszego, zwierzęcia lub przeszkody na torze jazdy pojazdu
Otwarcie drzwi lub klapy tylnej.
Przycisk jazdy do przodu () lub do tyłu () nie jest przytrzymywany.
Jednoczesne naciśnięcie kilku przycisków na inteligentnym kluczyku.
Inteligentny kluczyk znajduje się dalej niż 4 m od pojazdu.
Naciśnięcie przycisku na innym inteligentnym kluczyku oprócz kluczyka używanego do sterowania.
Kiedy działa System wykrywania ryzyka kolizji podczas parkowania, System wykrywania ryzyka kolizji w martwym polu lub Asystent unikania kolizji z tyłu
Pojazd przejechał 7 m (22 ft.) przy naciśniętym przycisku na inteligentnym kluczyku za pomocą funkcji zdalnej obsługi (maksymalna odległość jazdy na pojedyncze naciśnięcie przycisku)

Funkcja zostanie anulowana w następujących sytuacjach.

Po anulowaniu funkcji zdalnej obsługi pojazd automatycznie zatrzyma się, wybierze położenie P (parkowanie) i włączy hamulec EPB (elektroniczny hamulec postojowy).

Obracanie kierownicy
Zmiana biegu podczas ruchu pojazdu
Włączenie hamulca EPB podczas ruchu pojazdu
Maska jest otwarta
Wciśnięcie pedału hamulca lub pedału przyspieszenia, gdy wszystkie drzwi są zamknięte.
W chwili naciśnięcia pedału hamulca, gdy drzwi kierowcy są otwarte, inteligentny kluczyk jest poza pojazdem
Gwałtowne przyspieszenie.
Wpadnięcie pojazdu w poślizg
Koło jest zablokowane przez przeszkodę i nie może się poruszać.
Od rozpoczęcia działania funkcji zdalnej obsługi upłynęły około 3 minuty i 50 sekund.
Stopień nachylenia drogi przekracza zakres roboczy.
Działanie funkcji jest wstrzymane przez ponad 1 minutę.
Całkowita odległość pokonana przez pojazd przekroczyła 14 m po rozpoczęciu działania funkcji zdalnej obsługi.
Sterowanie układem kierowniczym, zmianą biegów, układem hamulcowym i napędem działa nieprawidłowo.
Usterka inteligentnego kluczyka lub rozładowana bateria inteligentnego kluczyka.
Włącza się układ ABS, TCS lub ESC ze względu na śliską nawierzchnię drogi.
Rozlega się alarm przeciwkradzieżowy.
Pokrywa ładowania otwiera się.
