Opis skrzynki bezpieczników/przekaźników

Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.

UWAGA

Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

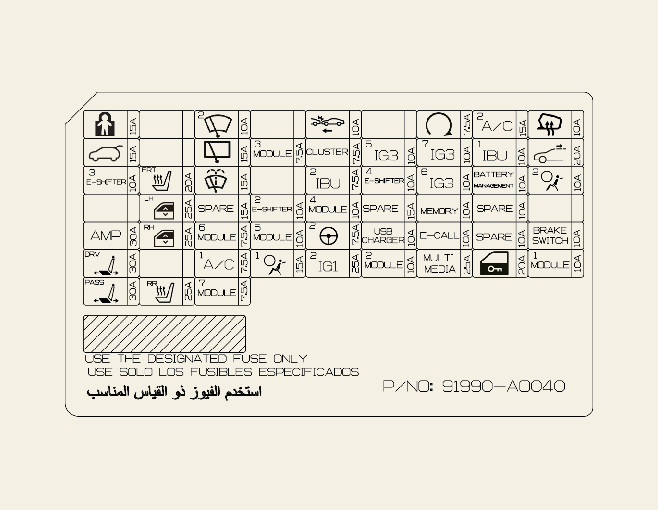

Skrzynka bezpieczników po stronie kierowcy

Blok zaciskowy ICU

Nazwa bezpiecznika	Prąd znamionowy bezpiecznika	Chroniony obwód
CHILD LOCK	15A	Przekaźnik blokady rodzicielskiej, przekaźnik odblokowywania blokady rodzicielskiej
MODULE 7	7,5 A	Jednostka sterowania fotelem przednim, podgrzewanie fotela tylnego, przetwornica AC
E-SHIFTER 2	10A	Pokrętło zmiany w elektronicznym module ATM (automatyczna skrzynia biegów)
MEMORY	10A	HUD, lampa punktowa, jednostka A/CON, zestaw wskaźników
IG3 5	10A	V2L
IG3 6	10A	BMS
IG3 7	10A	Jednostka A/CON, główna jednostka Audio/AVN, zestaw wskaźników, CDM, czujnik PM
FRONT WIPER 2	10A	Silnik przednich wycieraczek:
REAR WIPER	15A	Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
MDPS 2	7,5 A	Jednostka MDPS (zespół elektrycznego wspomagania kierownicy) * MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy).
IG1 2	25A	Łączówka komory silnika (BEZPIECZNIK BLOKU PCB – IEB4, ECU3, DCT3, EWP3)
FCA	10A	Przedni radar
START	7,5 A	VCU, IBU (zintegrowana jednostka sterowania nadwoziem)
HEATED MIRROR	10A	Jednostka lusterka zewnętrznego po stronie kierowcy/pasażera
TAILGATE OPEN	15A	Zatrzask klapy bagażnika
MODULE3	7,5 A	Przełącznik wielofunkcyjny, IBU (zintegrowana jednostka sterowania nadwoziem), przełącznik świateł stopu, moduł drzwi kierowcy
CLUSTER	7,5 A	Wyświetlacz projekcyjny, zestaw wskaźników
IAU	10A	Zewnętrzna klamka drzwi po stronie kierowcy/pasażera
S/HEATER FRT	20A	Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń
WASHER	15A	Przełącznik wielofunkcyjny
IBU2	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
BATTERY MANAGEMENT	10A	BMU
AIR BAG2	10A	Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
SUNROOF1	20A	Silniczek okna dachowego
P/WINDOW LH	25A	Moduł bezpieczeństwa elektrycznej szyby po stronie kierowcy (LHD), moduł bezpieczeństwa elektrycznej szyby po stronie pasażera (RHD), przełącznik elektrycznego otwierania tylnych okien LH
E-SHIFTER 3	10A	Pokrętło zmiany w elektronicznym module ATM (automatyczna skrzynia biegów)
MODULE4	10A	Przedni/tylny radar narożnikowy LH/RH, przedni/tylny przemiennik, jednostka ADAS (jazda), jednostka VESS (system wirtualnego dźwięku silnika), radar przedni, kamera widoku z przodu, jednostka ADAS (parkowanie), przełącznik górnej pokrywy konsoli
USB CHARGER	10A	Ładowarka USB siedzenia kierowcy/pasażera, ładowarka USB konsoli przedniej 1/2
A/C2	15A	Moduł sterowania A/C, zawór wysokociśnieniowy, łączówka (przekaźnik dmuchawy) zaworów czynników chłodniczych 1/2 P/R, chłodziarka BSA 1, zawór chłodziwa A/C
AMP	30A	Wzmacniacz (AMP)
P/WINDOW RH	25A	Moduł elektrycznego sterowania szybą bezpieczeństwa po stronie pasażera (LHD), moduł elektrycznego sterowania szybą bezpieczeństwa po stronie kierowcy (RHD), przełącznik elektrycznego sterowania tylnymi szybami RH
MODULE 6	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
MODULE 5	10A	Złącze kanału transmisji danych, lusterko elektrochromatyczne, jednostka E-CALL, ADP, jednostka główna systemu audio/wideo i nawigacji, przełącznik crashpada, reflektor LH/RH, AMP (wzmacniacz), ładowarka bezprzewodowa do smartfonów, moduł elektronicznej regulacji siedzenia po stronie kierowcy/pasażera, moduł regulacji przedniej wentylacji siedzenia, moduł regulacji podgrzewacza tylnego i przedniego siedzenia, przełącznik podłogowy konsoli, moduł urządzenia poziomującego automatycznego reflektora, moduł IFS (inteligentny system oświetlenia przedniego)
E-CALL	10A	Jednostka E-CALL
IBU 1	10A	IBU (zintegrowana jednostka sterowania nadwoziem)
BRAKE SWITCH	10A	Przełącznik świateł hamowania, IBU (zintegrowana jednostka sterowania nadwoziem)
P/SEAT DRV	30A	Przełącznik elektrycznego regulowania fotela kierowcy, moduł elektrycznego regulowania fotela kierowcy (wyposażony w IMS – zintegrowaną pamięć ustawień)
A/C1	7,5 A	Moduł sterowania A/C
AIR BAG 1	15A	Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
MODULE 2	10A	AMP (wzmacniacz), ADP, łączówka P/E (Power Outlet Relay), IBU (zintegrowana jednostka sterowania nadwoziem), jednostka E-CALL, jednostka ADAS, klawiatura systemu audio/wideo i nawigacji, jednostka główna systemu audio/wideo i nawigacji
MULTIMEDIA	25A	Jednostka główna systemu audio/wideo i nawigacji
DOOR LOCK	20A	Przekaźnik blokowania drzwi, przekaźnik odblokowywania drzwi, przekaźnik rygla
MODULE 1	10A	Przełącznik świateł awaryjnych, przełącznik wielofunkcyjny, złącze kanału transmisji danych, czujnik deszczu, syrena UIP, czujnik UIP, jednostka PTG, moduł drzwi kierowcy, jednostka lusterka zewnętrznego po stronie kierowcy/pasażera
P/SEAT PASS	30A	Przełącznik elektrycznej regulacji fotela pasażera, moduł elektrycznej regulacji fotela pasażera
S/HEATER RR	25A	Moduł regulacji podgrzewania tylnego fotela

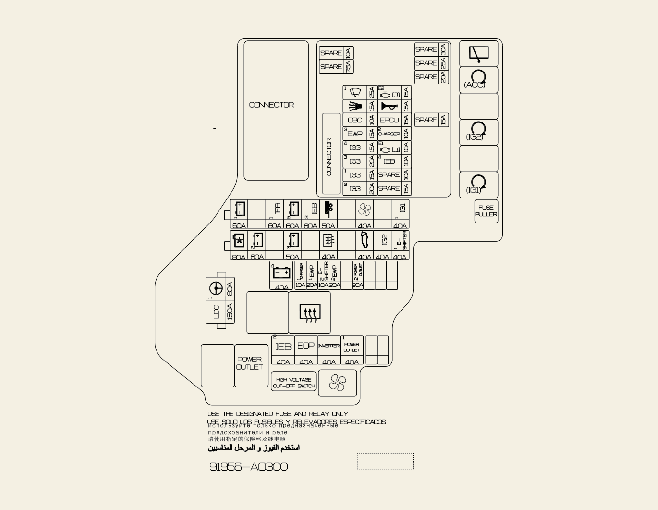

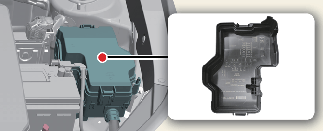

Skrzynka bezpieczników w komorze silnika

Obwód (łączówka P/R)

Nazwa bezpiecznika		Prąd znamionowy bezpiecznika	Chroniony obwód
MULTI FUSE-1	LDC	150A	Bezpiecznik (IEM, EOP, przetwornica, gniazdo zasilania)
MULTI FUSE-1	MDPS1	80A	Jednostka MDPS * MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy).
MULTI FUSE-3	B+5	60A	Blok PCB (główny przekaźnik IG3, bezpiecznik: WIPER1, EPCU1, B/ALARM, HORN, VCU2)
	IG1 1	40A	(FUSE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)
	B+1	60A	Łączówka ICU (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)
	IEB 1	60A	Jednostka IEB
	IEB 3	60A	Jednostka IEB
	IG1	50A	Jednostka złącza przyczepy
	BLOWER	40A	Blok zaciskowy w komorze silnika (przekaźnik dmuchawy)
MULTI FUSE-2	C/FAN	80A	Silnik wentylatora chłodzącego
	RR HTD	40A	Łączówka P/R (przekaźnik tylnej nagrzewnicy)
	B+2	60A	Łączówka ICU (IPS)
	B+3	50A	ŁĄCZÓWKA ICU (BEZPIECZNIK – CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2
	POWER TAILGATE	40A	Jednostka elektrycznej klapy tylnej
	IG2	40A	ŁĄCZÓWKA ICU (BEZPIECZNIK – WASHER, A/C, MODULE6, MODULE7, WIPER RR)
	E-SHIFTER 1	40A	SCU
FUSE	B+4	40A	Łączówka ICU (przekaźnik długoterminowego zatrzasku ładunkowego, bezpiecznik: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)
	IEB 2	40A	Jednostka IEB
	CHARGER 1	10A	CDM
	EWP1	20A	Elektroniczna pompa wodna 1
	EWP2	20A	Elektroniczna pompa wodna 2
	P/OUTLET1	40A	Przekaźnik gniazda zasilania
	INVERTER	40A	Tylna elektroniczna pompa oleju
	EOP	40A	Przednia elektroniczna pompa oleju
	E-SHIFTER2	10A	Przekaźnik E-Shifter, SCU, elektroniczne pokrętło zmiany ATM
	P/OUTLET2	20A	Przednie gniazdo zasilania

Blok PCB

Nazwa bezpiecznika	Prąd znamionowy bezpiecznika	Chroniony obwód
WIPER1	25A	Blok PCB (płytka z obwodami drukowanymi) (główny przekaźnik wycieraczki)
EPCU	15A	Przednia przetwornica
B/ALARM	15A	Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu przeciwwłamaniowego)
HORN	15A	Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu)
OBC	10A	ICCU, VCMS
EWP 3	15A	EWP PE
IG3 1	15A	Przetwornica, VCU
IG3 3	20A	Elektroniczna pompa wodna
EPCU	15A	Przetwornica
ECU 1	10A	VCU
IG3 4	15A	ICCU, VCMS, CDM, wentylator chłodzący
IEB 4	10A	Jednostka IEB
CHARGER 2	10A	Blokada ładowarki, przekaźnik odblokowania
IG3 2	20A	3WAY V/V, EOP, ICU (BEZPIECZNIK IG3)
