Układ mocowania pasów bezpieczeństwa

Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa

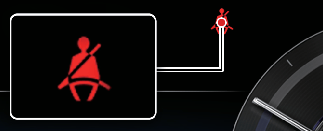

Kontrolka ostrzegawcza niezapięcia przedniego pasa bezpieczeństwa

Warunki działania

  • Gdy pojazd znajduje się w ruchu

    • Kontrolka ostrzegawcza niezapięcia przedniego pasa bezpieczeństwa zaświeci się na około 3–6 sekund.

  • Gdy pas bezpieczeństwa jest niezapięty

    • Dla fotela kierowcy sygnał ostrzegawczy niezapięcia przedniego pasa bezpieczeństwa będzie brzmieć przez około 5 sekund. (jeżeli jest w wyposażeniu)

    • Kontrolka ostrzegawcza niezapięcia przedniego pasa bezpieczeństwa będzie się świecić. (jeżeli jest w wyposażeniu)

  • Gdy przedni pas bezpieczeństwa jest odpięty podczas jazdy, a prędkość pojazdu jest mniejsza niż około 20 km/h (12 mil/h)

    • Kontrolka ostrzegawcza niezapięcia przedniego pasa bezpieczeństwa zaświeci się.

  • Gdy prędkość pojazdu przekracza ok. 20 km/h

    • Brzęczyk ostrzegawczy będzie brzmieć przez około 100 sekund.

    • Kontrolka ostrzegawcza niezapięcia przedniego pasa bezpieczeństwa będzie migać.

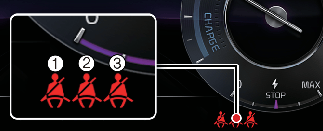

Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa pasażera z tyłu będzie świecić

  • Tylne fotele: (1) Tylna lewa część, (2) Środek, (3) Tylna prawa część

Warunki działania

Tylny lewy i prawy fotel (Europa, Australia i Nowa Zelandia)
  • Gdy pojazd znajduje się w ruchu

    • Kontrolka ostrzegawcza niezapięcia tylnego pasa bezpieczeństwa zaświeci się na około 6 sekund.

  • Gdy pas bezpieczeństwa jest odpięty podczas jazdy, a prędkość pojazdu jest mniejsza niż około 20 km/h

    • Kontrolka ostrzegawcza niezapięcia tylnego pasa bezpieczeństwa pojawi się na około 70 sekund lub pozostanie na stałe.

  • Gdy prędkość pojazdu przekracza ok. 20 km/h

    • Brzęczyk ostrzegawczy niezapięcia tylnego pasa bezpieczeństwa będzie brzmieć przez około 35 sekund.

    • Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa pasażera z tyłu będzie migać.

  • Gdy pojazd jest prowadzony bez zapiętego pasa bezpieczeństwa lub kierowca odpiął pas bezpieczeństwa, gdy prędkość pojazdu przekracza około 20 km/h (12 mil/h)

    • Brzęczyk ostrzegawczy niezapięcia tylnego pasa bezpieczeństwa będzie brzmieć przez około 35 sekund.

    • Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa pasażera z tyłu będzie migać.

Tylny środkowy fotel (Europa, Australia i Nowa Zelandia)
  • Gdy pojazd znajduje się w ruchu

    • Kontrolka ostrzegawcza niezapięcia tylnego pasa bezpieczeństwa zaświeci się na około 6 sekund.

  • Gdy pas bezpieczeństwa jest odpięty podczas jazdy, a prędkość pojazdu jest mniejsza niż około 20 km/h

    • Kontrolka ostrzegawcza niezapięcia tylnego pasa bezpieczeństwa zaświeci się na około 70 sekund.

  • Gdy prędkość pojazdu przekracza ok. 20 km/h

    • Brzęczyk ostrzegawczy niezapięcia tylnego pasa bezpieczeństwa będzie brzmieć przez około 35 sekund.

    • Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa pasażera z tyłu będzie migać.

Wszystkie tylne fotele (Europa, Australia i Nowa Zelandia)
  • Gdy pojazd znajduje się w ruchu

    • Kontrolka ostrzegawcza niezapięcia tylnego pasa bezpieczeństwa zaświeci się na około 6 sekund.

  • Gdy pas bezpieczeństwa jest odpięty podczas jazdy, a prędkość pojazdu jest mniejsza niż około 20 km/h

    • Kontrolka ostrzegawcza niezapięcia tylnego pasa bezpieczeństwa będzie migać przez około 70 sekund.

  • Gdy prędkość pojazdu przekracza ok. 20 km/h

    • Brzęczyk ostrzegawczy niezapięcia tylnego pasa bezpieczeństwa będzie brzmieć przez około 35 sekund.

    • Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa pasażera z tyłu będzie migać.

Brak działania

  • Gdy tylne drzwi są otwarte lub zamknięte, a prędkość pojazdu jest mniejsza niż 10 km/h (6 mph).

    • Kontrolka ostrzegawcza niezapięcia pasów bezpieczeństwa i dźwiękowy sygnał ostrzegawczy nie będą działać, nawet jeśli prędkość pojazdu przekracza około 20 km/h.

OSTRZEŻENIE

Przyjęcie niewłaściwej pozycji w czasie jazdy zakłóca działanie systemu ostrzegającego o niezapięciu pasów bezpieczeństwa. Dlatego też ważne jest, aby kierowca poinstruował pasażera w zakresie prawidłowej pozycji w trakcie jazdy zgodnie ze wskazaniami niniejszego podręcznika.

UWAGA
  • Nawet jeżeli przedni fotel pasażera nie jest zajęty, kontrolka ostrzegawcza pasa bezpieczeństwa będzie migać lub świecić przez 6 sekund.

  • Kontrolka ostrzegawcza niezapięcia pasa bezpieczeństwa pasażera siedzącego z przodu może włączyć się, jeżeli na fotelu zostanie umieszczony bagaż.

Zapinanie i odpinanie pasa bezpieczeństwa

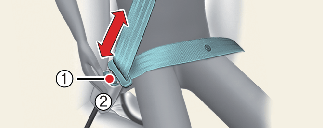

3-punktowy pas bezpieczeństwa z napinaczem

Obsługa

  • Aby zapiąć pas bezpieczeństwa, wsunąć metalową klamrę w zamek (2).

  • Aby odpiąć pas bezpieczeństwa, należy nacisnąć przycisk zwalniania (1) na zamku.

UWAGA

Gdy klamra zablokuje się w zamku, będzie słychać wyraźne kliknięcie.

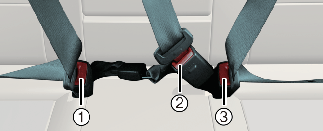

  1. Sprzączka pasa bezpieczeństwa prawego tylnego siedzenia

  2. Zamek pasa bezpieczeństwa środkowego tylnego fotela (z oznaczeniem „CENTER”)

  3. Sprzączka pasa bezpieczeństwa lewego tylnego siedzenia

OSTRZEŻENIE
  • Odcinek biodrowy pasa należy umieszczać jak najniżej wokół bioder, a nie w talii. Jeśli pas biodrowy znajdzie się zbyt wysoko wokół talii użytkownika, spowoduje to większe ryzyko obrażeń podczas wypadku. Nie wolno wkładać obu ramion pod lub kłaść ich na nim. Jedno ramię powinno zawsze znajdować się nad pasem, a drugie pod nim tak jak pokazano na rysunku. Nie wolno zapinać pasa bezpieczeństwa pod ramieniem znajdującym się bliżej drzwi pojazdu.

  • Przed zapięciem pasów bezpieczeństwa tylnego fotela sprawdzić, czy klamra pasuje do zamka. Zapięcie na siłę lewego lub prawego pasa bezpieczeństwa w środkowej sprzączce może spowodować nieprawidłowe zapięcie pasa i pasażer nie będzie chroniony w razie wypadku.

PRZESTROGA

NIE NALEŻY składać lewej części tylnego oparcia, gdy pas tylnego środkowego siedzenia jest zapięty. ZAWSZE ODPINAĆ pas tylnego środkowego siedzenia przed złożeniem lewej części tylnego oparcia. Jeśli pas tylnego środkowego siedzenia będzie zapięty podczas składania lewej części tylnego oparcia, może dojść do odkształcenia i uszkodzenia górnej części oparcia oraz nakładki ozdobnej pasa bezpieczeństwa i w efekcie do zablokowania oparcia w położeniu złożonym.

UWAGA
  • Pas powinien być jak najniżej ułożony na biodrach, nie w talii. Zbyt wysoko ułożony pas może zwiększać prawdopodobieństwo odniesienia obrażeń ciała w razie wypadku.

  • Aby zapiąć środkowy tylny pas bezpieczeństwa, należy użyć zamka oznaczonego napisem „CENTER”.

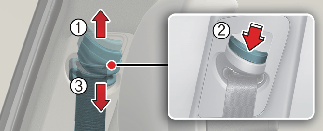

Regulacja wysokości pasa barkowego

Obsługa

  • Pociągnąć regulator wysokości do góry (1).

  • Nacisnąć przycisk regulacji wysokości (2) i popchnąć regulator wysokości w dół (3).

OSTRZEŻENIE
  • Po kolizji należy dokonać przeglądu systemu pasów bezpieczeństwa, aby zapewnić jego prawidłowe działanie. Należy wymienić pasy, które nie działają prawidłowo.

  • Sprawdzić, czy mocowanie pasa ramieniowego zostało zablokowane na odpowiedniej wysokości. Po żadnym pozorem nie wolno tak ustawiać pasa ramieniowego, by dotykał szyi lub twarzy.

PRZESTROGA
  • Nie należy podejmować prób zapięcia lewego lub prawego pasa bezpieczeństwa do zatrzasku pasa środkowego. Zapinać tylny środkowy pas bezpieczeństwa do przeznaczonego dla tego pasa zatrzasku. W przeciwnym wypadku nieprawidłowo zapięty pas nie będzie stanowił zabezpieczenia dla pasażera.

  • Rozwijając pas bezpieczeństwa, klamrę należy powoli wyciągać z prowadnicy pasa, aby prowadnica nie wypadła z obudowy.

UWAGA

Jeśli nie można wyciągnąć pasa ze zwijacza, należy pociągnąć go mocno, a następnie puścić. Umożliwi to płynne wyciągnięcie pasa ze zwijacza.

Napinacz pasa bezpieczeństwa

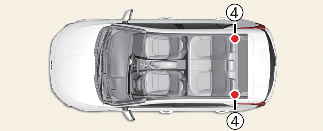

Twój pojazd jest wyposażony w napinacze pasów bezpieczeństwa kierowcy, pasażera obok kierowcy i pasażerów siedzących z tyłu (jeśli jest na wyposażeniu).

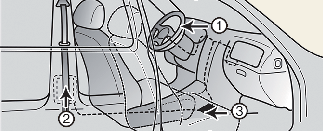

System napinacza pasa bezpieczeństwa składa się z wymienionych poniżej głównych elementów.

  1. Kontrolka ostrzegawcza poduszki powietrznej SRS

  2. Przedni zespół zwijacza z napinaczem

  3. Moduł sterowania SRS

  4. Tylny zespół zwijacza z napinaczem (jeżeli jest w wyposażeniu)

Warunki działania

  • Przy nagłym zatrzymaniu pojazdu lub gdy kierowca lub pasażer usiłują zbyt szybko się pochylić, zwijacz pasa bezpieczeństwa zostanie zablokowany.

  • W przypadku niektórych zderzeń czołowych napinacz pasa aktywuje się i ściąga taśmę pasa, zapewniając w ten sposób jej jak najściślejszy kontakt z ciałem człowieka.

  • Jeżeli w momencie zadziałania napinaczy system wyczuje zbyt duże napięcie pasa bezpieczeństwa kierowcy lub pasażera, ogranicznik naciągu wbudowany w zespół zwijacza z napinaczem zmniejszy naciąg danego pasa.

OSTRZEŻENIE
  • Ze względów bezpieczeństwa należy upewnić się, że taśma pasa nie jest zbyt luźno napięta lub skręcona, i zawsze siedzieć we właściwej pozycji w fotelu.

  • W celu uzyskania maksymalnych korzyści ze stosowania napinaczy pasów bezpieczeństwa należy stosować się do poniższych zaleceń.

    1. Pas bezpieczeństwa musi działać prawidłowo i być właściwie wyregulowany. Należy zapoznać się ze wszystkimi zamieszczonymi w niniejszym podręczniku ważnymi informacjami i ostrzeżeniami dotyczącymi zainstalowanych w pojeździe zabezpieczeń chroniących osoby nim podróżujące, w tym pasów bezpieczeństwa i poduszek powietrznych. Należy się do nich stosować.

    2. Zarówno kierowca, jak i pasażerowie zawsze powinni prawidłowo zapinać pasy bezpieczeństwa.

  • Napinacze systemu pasów bezpieczeństwa zaprojektowane są jako urządzenia jednorazowego użytku. Po aktywacji należy napinacze pasów bezpieczeństwa. Pasy bezpieczeństwa dowolnego typu powinno się wymienić zawsze, gdy były użyte w czasie zderzenia.

  • Zespół napinacza pasa bezpieczeństwa nagrzewa się do wysokiej temperatury w momencie aktywacji. Przez kilka minut po zadziałaniu nie należy dotykać zespołu napinacza pasa bezpieczeństwa.

  • Nie wolno próbować sprawdzać ani wymieniać samodzielnie napinaczy pasów bezpieczeństwa. System należy sprawdzić w profesjonalnym zakładzie. Kia zaleca, aby udać się do autoryzowanego dealera/partnera serwisowego marki Kia.

  • Nie wolno samemu dokonywać serwisowania ani podejmować jakichkolwiek prób naprawy pasów bezpieczeństwa z napinaczem.

  • Niewłaściwe postępowanie z zespołem pasów bezpieczeństwa z napinaczem oraz ignorowanie ostrzeżeń przed rozbieraniem, modyfikacją, wymianą, serwisowaniem lub naprawą zespołu pasów bezpieczeństwa z napinaczem może spowodować jego nieprawidłowe działanie lub przypadkową aktywację, a w rezultacie poważne obrażenia ciała.

  • Zawsze należy używać pasów bezpieczeństwa podczas jazdy samochodem.

  • Jeżeli zachodzi konieczność złomowania pojazdu lub napinacza pasa bezpieczeństwa, należy skontaktować się z profesjonalnym warsztatem. Kia zaleca, aby udać się do autoryzowanego dealera/partnera serwisowego marki Kia.

  • Prace prowadzone na przedniej części karoserii pojazdu mogą spowodować uszkodzenie pasa bezpieczeństwa z napinaczem. Układ należy sprawdzić w profesjonalnym zakładzie. Kia zaleca, aby udać się do autoryzowanego dealera/partnera serwisowego marki Kia.

PRZESTROGA

W przypadku awarii napinacza pasa bezpieczeństwa kontrolka ostrzegawcza poduszki powietrznej SRS będzie świecić, nawet jeżeli sama poduszka nie jest uszkodzona. Jeśli kontrolka ostrzegawcza poduszki powietrznej SRS nie zaświeci się, gdy pojazd znajduje się w pozycji ON, lub nie zgaśnie po około 3–6 sekundach albo zaświeci się podczas prowadzenia pojazdu, system należy sprawdzić w profesjonalnym zakładzie. Kia zaleca, aby udać się do autoryzowanego dealera/partnera serwisowego marki Kia.

UWAGA
  • Napinacz pasa zostanie aktywowany nie tylko w sytuacji zderzenia czołowego, ale również przy zderzeniu bocznym, jeżeli pojazd wyposażony jest w boczne lub kurtynowe poduszki powietrzne.

  • W momencie aktywacji napinaczy pasów bezpieczeństwa może być słyszalny głośny dźwięk, a w przedziale pasażerskim może pojawić się lotny pył podobny do dymu. Dzieje się tak na skutek normalnego działania układu i nie stwarza to zagrożenia.

  • Pomimo że powstały pył jest nieszkodliwy, może on wywołać podrażnienie skóry i nie należy go wdychać przez dłuższy czas. Osoby uczestniczące w wypadku, w którym doszło do aktywacji napinaczy pasów bezpieczeństwa, powinny dokładnie umyć odsłonięte powierzchnie skóry.

  • Ze względu na fakt, że czujnik aktywujący poduszkę SRS jest połączony z pasem bezpieczeństwa wyposażonym w napinacz, kontrolka ostrzegawcza poduszek SRS na zestawie wskaźników zaświeci się na około 3–6 sekund po ustawieniu przycisku EV w pozycji ON, a następnie powinna się wyłączyć.
