Descripción del panel de fusibles/relés

En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.

AVISO

Aunque las descripciones del panel de fusibles de este manual sean correctas en el momento de su impresión, puede que no todas sean válidas para su vehículo.

Panel de fusibles del lado del conductor

PDC

Nombre del fusible	Amperaje del fusible	Circuito protegido
A/C	7.5 A	MTC/DATC, ERJB(RELÉ DEL CALEFACTOR PTC 2)
INTERRUPTOR DEL FRENO	7.5 A	BDC (controlador del dominio de la carrocería), interruptor de luz de freno
MEMORIA	10 A	Instrumentos, ISG LDC 450W, unidad de luz ambiental, luz ambiental izq./dch, BDC, unidad de cámara integrada, MTC/DATC, ADAS PRK ECU, interruptor de aire acondicionado trasero
A/BAG IND	7.5 A	Consola del techo
CCU	10 A	CCU (unidad de comunicación central)
BDC1	7.5 A	BDC (controlador del dominio de la carrocería)
MÓDULO 3	10 A	CCU (unidad de comunicación central), DCU (unidad de conectividad de datos), interruptor de luz de freno
DCU inalámbrica	7.5 A	DCU(unidad de conectividad de datos)
A/C TRASERO	10 A	Interruptor de aire acondicionado trasero, motor de ventilador de aire acondicionado trasero
SEGURO PARA NIÑOS	15 A	Bloqueo infantil de puertas traseras izquierda/derecha
MULTIMEDIA 1	25 A	ISG LDC 200W, CCNC (cabina de navegación de coche conectado)
MÓDULO5	10 A	Cargador inalámbrico, OBD, MTC/DATC, retrovisor ECM/DCM, unidad de cámara integrada, CCNC (cabina de navegación de coche conectado), ISG LDC 200W/450W, unidad de 1er asiento eléctrico, amplificador, HLLD (dispositivo de nivelación de faros)
CLUSTER	7.5 A	Tablero
PLEGADO DEL ASIENTO de la 2.ª fila IZQ.	20 A	Actuador de plegado del 2.º asiento IZQ.
PLEGADO DEL ASIENTO de la 2.ª FILA DCH.	20 A	Actuador de plegado del 2.º asiento DCH.
MÓDULO 8	10 A	P_LBM (módulo de batería de litio de estacionamiento)
APERTURA DEL PORTÓN TRASERO	10 A	Pestillo de portón trasero
MÓDULO6	7.5 A	Interruptor multifunción, interruptor principal del elevalunas eléctrico
MDPS	7.5 A	Unidad MDPS (dirección asistida accionada por el motor) * La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (dirección asistida eléctrica).
MÓDULO 2	10 A	Teclado de CCNC (cabina de navegación de coche conectado), BDC (controlador del dominio de la carrocería), CCU (unidad de comunicación central), cargador USB, unidad de cámara integrada, CCNC (cabina de navegación de coche conectado), MTC, DCU (unidad de conectividad de datos), consola del techo, amplificador, unidad de estacionamiento ADAS
ASIENTO DEL PASAJERO ELÉCTRICO	30 A	Motor del asiento eléctrico del pasajero
CALEFACCIÓN DE LOS ASIENTOS DELANTEROS	25 A	Calefacción/ventilación del 1er asiento IZQ./DCH.
LAVAPARABRISAS	15 A	Interruptor multifunción
BDC2	10 A	BDC (controlador del dominio de la carrocería), interruptor de manilla exterior del conductor, interruptor de manilla exterior de pasajeros, palanca ATM, sensor/unidad Digitalkey 2.0
A/BAG2	10 A	Unidad de control de airbag
RETROVISOR CALEFACTADO	7.5 A	Retrovisor exterior calefactado izq./dch.
A/BAG1	10 A	Unidad de control de airbag
CARGADOR USB	15 A	Cargador USB de equipaje izq./dch. Cargador USB de 1er asiento izq./dch.
MULTIMEDIA 2	10 A	Instrumentos, MTC, cargador inalámbrico, unidad de estacionamiento ADAS, radar de esquina trasera izq./dch.
ELEVALUNAS ELÉCTRICO DCH.	25 A	Motor del elevalunas eléctrico dch.
SUNROOF	30 A	Motor del techo solar panorámico
CALEFACCIÓN DE LOS ASIENTOS TRASEROS	15 A	Calefacción del 2º asiento izq./dch.
AMP	25 A	Amplificador, ISG LDC 450W
MODULE4	10 A	Cámara de visión frontal, unidad de inclinación y telescópica, interruptor C/PAD, unidad de control ADAS, radar de esquina trasera izquierda/derecha, 4WD ECU, DCU (unidad de control de dosificación), interruptor de consola, unidad de estacionamiento ADAS, radar frontal, radar de esquina frontal izquierda/derecha
ASIENTO ELÉCTRICO DEL CONDUCTOR	30 A	Motor del asiento eléctrico del conductor
BLOQUEO DE PUERTA	20 A	Bloqueo/desbloqueo de todas las puertas
4WD	20 A	ECU 4WD
START	7.5 A	Interruptor de encendido
ALIMENTACIÓN PORTÓN TRASERO	30 A	Unidad del portón trasero eléctrico
ELEVALUNAS ELÉCTRICO IZQ.	25 A	Motor del elevalunas eléctrico izq.

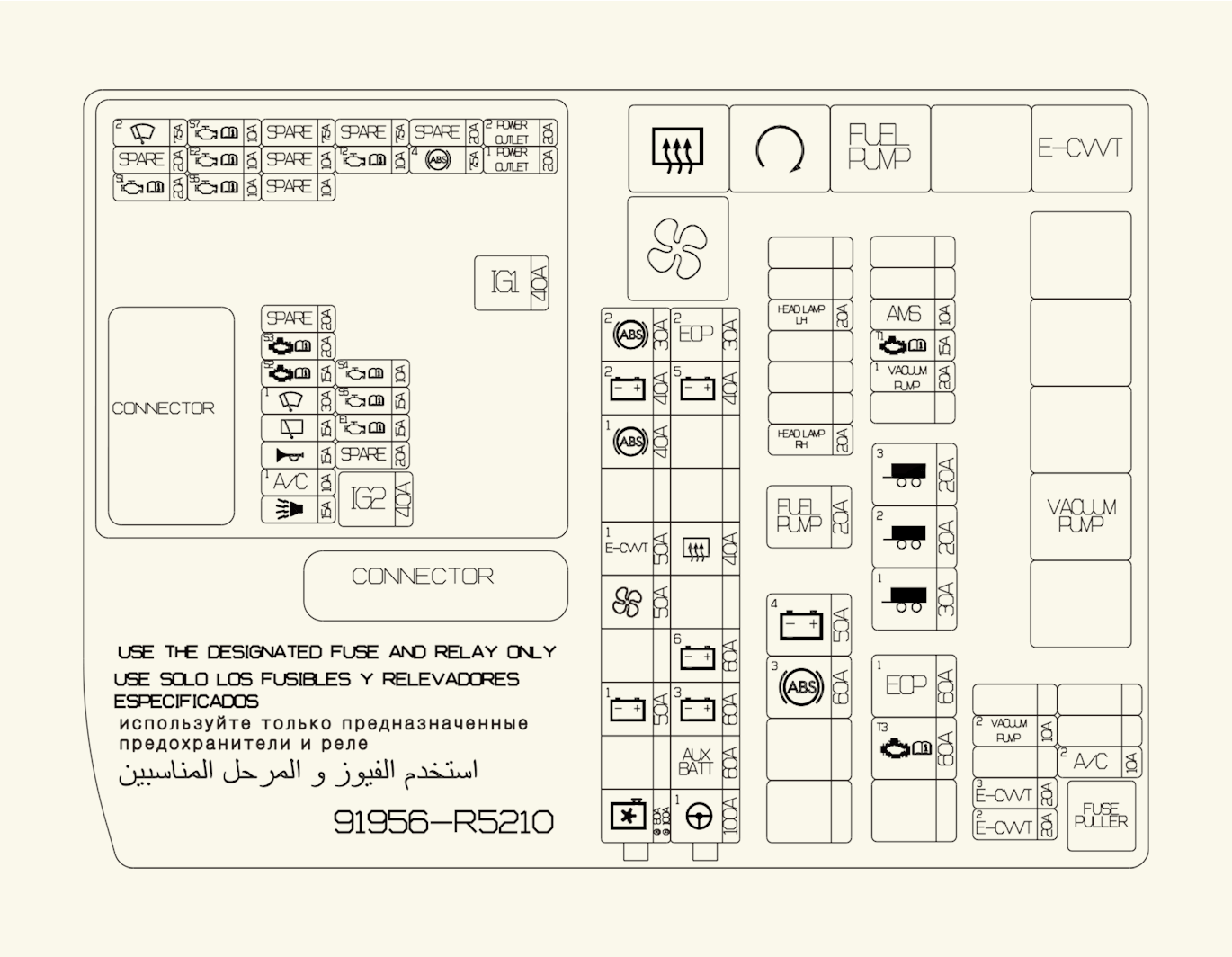

Panel de fusibles del compartimento del motor

Bloque de conexiones del compartimento del motor

Nombre del fusible	Clasificación del fusible	Circuito protegido
VENTILADOR DE REFRIGERACIÓN	80 A 100 A	Motor del ventilador de refrigeración
B+2	40 A	PDC (controlador del dominio de alimentación)
BLOWER	50 A	Relé del ventilador
ABS1	40 A	ABS/ESC
ABS2	30 A	ABS/ESC
REMOLQUE1	60 A	Módulo del remolque
MDPS1	100 A	Unidad MDPS (dirección asistida accionada por el motor) * La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (dirección asistida eléctrica).
BAT. AUX.	60 A	Módulo de batería de litio de estacionamiento
B+3	60 A	PDC (controlador del dominio de alimentación)
B+6	60 A	Bloque PCB
CALEFACTOR TRASERO	40 A	Relé de calefacción de luneta trasera
B+1	50 A	PDC (controlador del dominio de alimentación)
ABS3	60 A	ABS/ESC
B+4	50 A	PDC (controlador del dominio de alimentación)
BOMBA DE COMBUSTIBLE	20 A	Relé de la bomba de combustible
FARO DCH.	20 A	FARO DCH.
FARO IZQ.	20 A	FARO IZQ.
TCU3	60 A	DCT TCU
EOP1	60 A	EOP (bomba de aceite eléctrica)
B+5	40 A	PDC (controlador del dominio de alimentación)
REMOLQUE2	20 A	Módulo del remolque
REMOLQUE 3	20 A	Módulo del remolque
TCU1	15 A	TCU
AMS	10 A	Sensor de la batería
A/CON2	10 A	Válvula de control electromagnética
E-CVVT1	50 A	Relé E-CVVT
EOP2	30 A	Bomba de aceite eléctrica
BOMBA DE VACÍO 1	20 A	Relé de la bomba de vacío
E-CVVT2	20 A	[Smartstream G2.5 T-GDi] ECU (unidad de control del motor)
E-CVVT3	20 A	[Smartstream G2.5 T-GDi] ECU (unidad de control del motor)
BOMBA DE VACÍO 2	20 A	ABS/ESC

Bloque de control de procesos (PCB)

Nombre del fusible	Amperaje del fusible	Circuito protegido
IG1	40 A	Bloque PCB (relé IG1, relé ACC)
IG2	40 A	Bloque PCB (relé IG2), relé de arranque
FRT WIPER2	7,5 A	BDC (controlador del dominio de la carrocería), ECU (unidad de control del motor)
SENSOR6	15 A	Inyector #1/#2/#3/#4
SENSOR1	20 A	Bomba de encendido #1/#2/#3/#4
ECU2	10 A	ECU (unidad de control del motor)
SENSOR5	10 A	Relé de la bomba de combustible, ECU (unidad de control del motor)
SENSOR3	20 A	ECU (unidad de control del motor)
SENSOR2	15 A	Sensor de oxígeno (arriba 1/abajo 1) Sensor de oxígeno (arriba/abajo)
LIMPIAPARABRISAS DELANTERO1	30 A	Motor del limpiaparabrisas delantero, bloque PCB (relé del limpiaparabrisas delantero alto, bajo)
LIMPIAPARABRISAS TRAS	15 A	Motor del limpiaparabrisas trasero, bloque PCB (relé del limpiaparabrisas trasero alto, bajo)
CLAXON	15 A	Bloque PCB (relé de la bocina)
A/CON1	10 A	Bloque PCB (relé de compresor de aire acondicionado)
BOCINA DE LA ALARMA ANTIRROBO	15 A	Bloque PCB (relé de la bocina de la alarma antirrobo)
SENSOR4	10 A	Ventilador de refrigeración, solenoide de admisión variable, válvula de control de recirculación, válvula de control de aceite, válvula de control de cánister, aceite variable, válvula solenoide de bomba, sensor de nivel de aceite, purga. Válvula solenoide de control
SENSOR7	10 A	Bomba de aceite eléctrica
ECU1	15 A	ECU (unidad de control del motor)
ABS4	7,5 A	ABS/ESC
POWER OUTLET2	20 A	Toma de corriente de la consola trasera
TOMA DE CORRIENTE 1	20 A	Toma de corriente del maletero
TCU2	10 A	TCU (unidad de control de transmisión), palanca DCT

Relé

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Símbolo	Nombre del relé	TIPO
	Relé de arranque	MICRO
	Relé de la bomba de combustible	MICRO
	Relé del calefactor PTC	MICRO
	Relé del ventilador	MINI
	Relé de la calefacción trasera	MICRO
	Relé E-CVVT	MICRO
	Relé de la bomba de vacío	MICRO

Panel de fusibles del compartimento del motor (cubierta del terminal de la batería)
