Come collegare il caricatore CC

Tenendo il pedale del freno premuto, inserire il freno di stazionamento.
Commutare OFF tutti gli interruttori, mettere la leva cambio in P (parcheggio) e spegnere il veicolo.

Se si cerca di caricare con la leva del cambio non posizionata in P (Parcheggio), si sposterà automaticamente in P (Parcheggio).

Tuttavia, per ragioni di sicurezza, caricare la batteria solo quando la leva del cambio è posizionata in P.
Aprire lo sportello per la ricarica premendo l'icona dello stesso.

Lo sportello non si aprirà, se la porta del veicolo è chiusa.

ATTENZIONE

Se non è possibile aprire la porta di ricarica a causa delle temperature rigide, premere leggermente o togliere eventuale ghiaccio nelle vicinanze della porta. Non cercare di aprire la porta di ricarica facendo forza.

La porta di carica potrebbe rompersi se aperta con forza.
NOTA
La porta lato conducente si sblocca se la porta del conducente viene sbloccata.

Per sbloccare la porta di carica:
- Premere il pulsante di sblocco sulla chiave intelligente.
- Premere il pulsante di sblocco della porta centrale sul rivestimento del bracciolo della porta del conducente
- Tirare la maniglia interna della porta del conducente verso l'esterno
La porta di ricarica si blocca quando tutte le porte sono bloccate

Per bloccare la porta di carica:
- Premere il pulsante di blocco sulla chiave intelligente.
- Premere il pulsante di blocco della porta centrale sul rivestimento del bracciolo della porta del conducente.
* Tutte le porte vengono automaticamente bloccate quando la velocità del veicolo supera i 15 km/h (9,3 mph).

Anche la porta di carica di rifornimento del carburante viene bloccata quando la velocità supera i 15 km/h (9,3 mph).

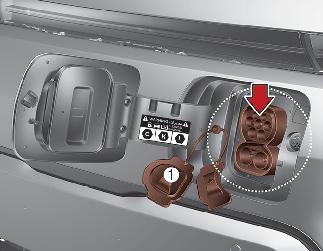

Aprire lo sportello di carica e quindi il coperchio della presa di carica.
Verificare la presenza di polvere o corpi estranei all'interno del connettore di ricarica e dell’ingresso di ricarica.
Afferrare l'impugnatura di carica e collegarla alla presa di carica CC del veicolo. Spingere il connettore finché non si sente un "clic". Se connettore di carica e terminale di carica non sono collegati a dovere, ciò potrebbe causare un incendio.

* Fare riferimento al manuale di ciascun tipo di caricatore CC per le modalità di carica e rimozione del caricatore.

* La forma del connettore di carica può variare da costruttore a costruttore.

Controllare se l'indicatore luminoso di ricarica della batteria ad alta tensione nel cruscotto è acceso.

La ricarica non si avvia quando l'indicatore luminoso di carica è spento.

Se il connettore di carica non è collegato correttamente, ricollegare il cavo di carica per eseguire nuovamente la carica.
ATTENZIONE
- Ricaricare l'automobile solo quando la leva del cambio è posizionata in P (Parcheggio) per motivi di sicurezza.
- La carica può iniziare quando il pulsante START/STOP (avviamento/arresto) è smistato nella posizione OFF e la leva cambio è in P (parcheggio).

  Una volta che la carica si è avviata, si possono usare componenti elettrici come la radio premendo il pulsante START/STOP (avviamento/arresto) nella posizione ACC o ON.
- Non è possibile spostare la leva del cambio se non P (parcheggio) durante la ricarica.
ATTENZIONE

Per controllare la temperatura della batteria ad alta tensione durante la carica si utilizza il climatizzatore per raffreddarla, ciò può generare del rumore dovuto al funzionamento del compressore del climatizzatore e della ventola di raffreddamento. Anche l'efficienza del condizionatore può essere compromessa durante l'estate a causa del funzionamento del sistema di raffreddamento per la batteria ad alta tensione.

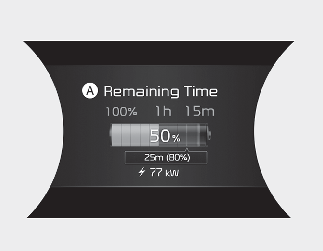

Una volta che la carica si è avviata, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.

A:Tempo di carica restante

ATTENZIONE

A seconda della condizione e della durabilità della batteria ad alta tensione, delle specifiche del caricatore e della temperatura ambiente, il tempo richiesto per la carica della batteria può variare.
