1. Codice e spina (set di codici)

2. Scatola di comando

3. Cavo e connettore di ricarica

* A seconda della vostra regione, questo cavo potrebbe non essere in dotazione al vostro veicolo.

Per i casi in cui non sia possibile raggiungere una stazione di carica pubblica a causa di una batteria scarica, è possibile caricare l'automobile usando il cavo di carica portatile da 220V (ICCB: In-Cable Control Box) acquistabile come optional.

• Questo cavo è progettato per evitare problemi in caso di scarica imprevista della batteria, ma l'utilizzo delle generiche prese domestiche può portare a una carica eccessiva. Dunque è necessario evitare la piena carica dell'automobile.

• Collegando questo cavo alla rete domestica, è possibile superare la capacità di distribuzione della rete stessa, provocando problemi di sicurezza quali spegnimento di emergenza o incendio.

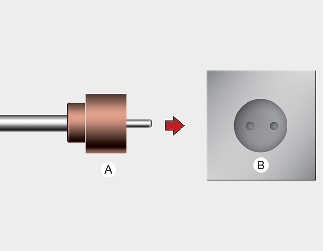

1. Verificare il valore nominale della presa elettrica prima di collegare la spina alla presa stessa.

2. Collegare la spina dell'alimentazione a una presa elettrica domestica.



A: Spina

B: Uscita elettrica

1. Verificare lo stato del display sulla scatola di comando.

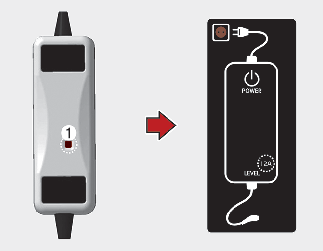

2. Regolare la corrente di carica premendo il pulsante (1) sul retro della scatola di comando, per oltre 1 secondo. (Fare riferimento a Maggiori dettagli).

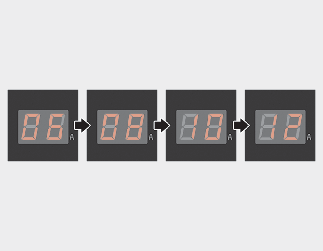

3. Ogni volta che viene premuto il pulsante (1), il display sulla scatola di comando visualizza 12 A, 10 A e 8 A, in sequenza.

4. Una volta impostata la corrente di carica, avviare la carica in base alla procedura di Carica centellinare

* Esempi di impostazione della corrente di carica dalla scatola di comando (ICCB)

(Gli esempi sono solo a scopo di consultazione e la situazione reale può variare in base all'ambiente circostante).

1. Controllare la corrente nominale dell'uscita elettrica prima di collegare la spina all'uscita.

2. Collegare la spina ad un'uscita elettrica domestica.



   A: Spina

   B: Uscita elettrica

3. Controllare la finestra di visualizzazione sulla scatola di comando.

4. Premere il pulsante (1) sul retro della scatola di comando da 2 a 8 secondi per regolare il livello di carica (Fare riferimento alla tipologia di cavo di carica e agli esempi per l'impostazione della corrente di carica).



5. Il livello di carica sulla finestra della scatola di comando cambia ad ogni pressione del pulsante (1).

6. Nell'impostare la corrente di carica, avviare la carica in base alla procedura del caricatore portatile

※ Esempio per impostare il livello di carica ICCB

L'esempio è solo per informazione e può variare in funzione dell'ambiente circostante.
