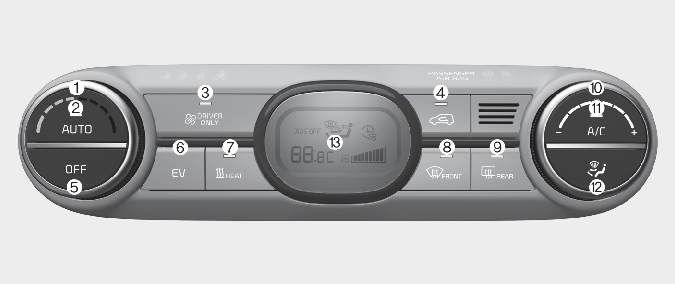

1. Manopola di regolazione della temperatura

2. Pulsante AUTO (Pulsante controllo automatico)

3. Pulsante per solo conducente

4. Pulsante comando presa aria

5. Pulsante OFF ventilatore

6. Pulsante EV

7. Pulsante HEAT

8. Pulsante sbrinatore parabrezza

9. Pulsante sbrinatore lunotto termico

10. Manopola di regolazione velocità ventola

11. Pulsante della climatizzazione

12. Pulsante di selezione della modalità

13. Display A/C



    NOTA

    Azionando il ventilatore quando il pulsante START/STOP (avviamento/arresto) è nella posizione ON si potrebbe causare lo scaricamento della batteria. Azionare il ventilatore quando il veicolo è acceso.

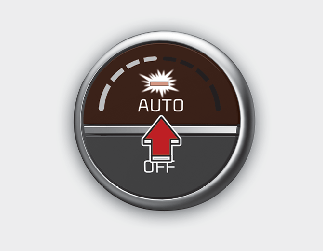

1. Premere il pulsante AUTO. I modi, le velocità del ventilatore, la presa aria e il condizionamento aria verranno controllati automaticamente in funzione della temperatura impostata.



2. Ruotare la manopola di comando temperatura per impostare la temperatura desiderata.




   NOTA

   • Per disattivare il funzionamento automatico, premere uno dei seguenti pulsanti o interruttori:

     • Pulsante di selezione della modalità

     • Pulsante della climatizzazione

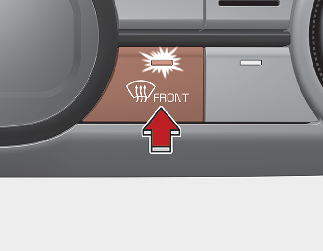

     • Pulsante di sbrinamento del parabrezza anteriore (premere ancora una volta il pulsante per deselezionare la funzione di sbrinamento del parabrezza anteriore. Il segnale AUTO apparirà nuovamente sullo schermo).

     • Pulsante di regolazione velocità della ventola

     La funzione selezionata verrà controllata manualmente mentre le altre funzioni opereranno automaticamente.

   • Per avere una temperatura piacevole ed ottimizzare il rendimento del climatizzatore, usare il pulsante AUTO ed impostare la temperatura a 22 °C/72 °F (23°C/73°F - tranne l'Europa).

Il sistema di riscaldamento e raffreddamento può essere controllato manualmente premendo i vari pulsanti o ruotando la manopola (o le manopole) ad eccezione del pulsante AUTO.

In questo caso, il sistema agisce sequenzialmente in accordo all'ordine di selezione dei pulsanti o della manopola (delle manopole).

1. Avviare il veicolo.

2. Impostare il modo nella posizione desiderata.

   Per aumentare l'efficacia del riscaldamento e del raffreddamento:

   • Riscaldamento:

   • Raffreddamento:

3. Impostare il comando temperatura nella posizione desiderata.

4. Impostare il comando presa aria nella posizione di aria esterna (fresca).

5. Impostare il comando velocità ventilatore nella posizione desiderata.

   Se si desidera l'aria condizionata, attivare il sistema di condizionamento aria.

Premere il pulsante AUTO per commutare sul completo controllo automatico del sistema.

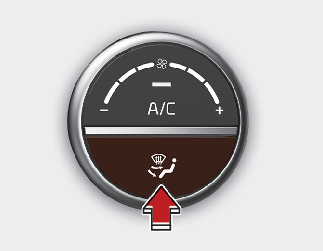

I pulsanti di selezione modalità comandano la direzione del flusso d'aria attraverso il sistema di ventilazione.

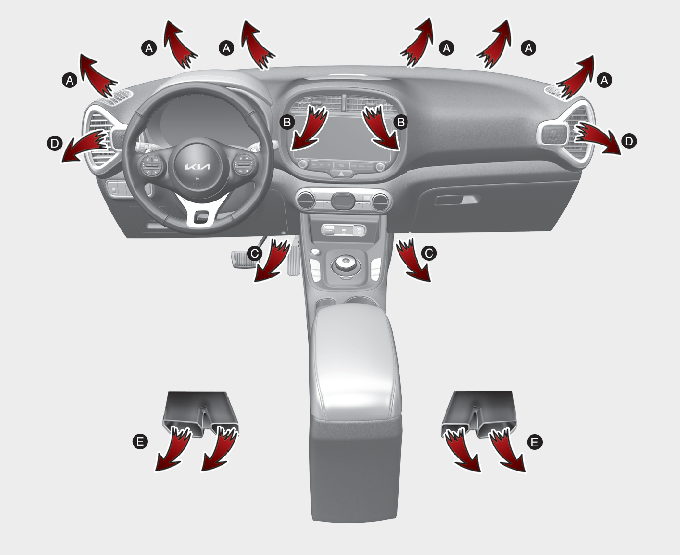

La bocchetta di uscita del flusso d'aria viene convertita come segue:

Livello Faccia (B, D)

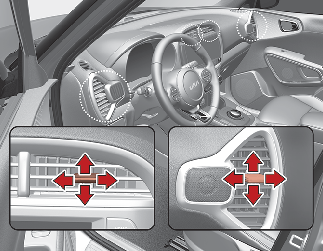

Il flusso dell'aria è diretto verso la parte superiore del corpo e il viso. In aggiunta, ciascuna bocchetta può essere comandata in modo da direzionare l'aria scaricata dalla bocchetta stessa.

Livello misto (B, C, D, E)

Il flusso aria viene diretto verso la faccia e verso il pavimento.

Livello Pavimento (A, C, D, E)

La maggior parte del flusso d'aria viene convogliato verso il pavimento, con una piccola quantità diretta verso il parabrezza e le bocchette di sbrinamento dei finestrini laterali.

Livello pavimento/Sbrinamento (A, C, D, E)

La maggior parte del flusso d'aria è diretta verso il pavimento e il parabrezza con una piccola quantità diretta verso le bocchette di sbrinamento dei finestrini laterali.

Ruotando la manopola completamente verso destra, la temperatura aumenta fino al valore massimo.

Ruotandola completamente verso sinistra, la temperatura diminuisce fino ad un valore minimo.

Quando si ruota la manopola, la temperatura diminuisce o aumenta di 0,5°C/1°F. Se impostato sulla temperatura minima, il condizionatore d'aria funziona in continuo.

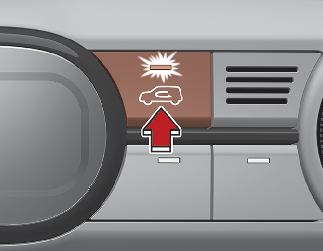

Si usa per selezionare tra posizione di aria esterna (fresca) e posizione di ricircolo aria.

Per cambiare la posizione del comando presa aria, premere il pulsante di comando.

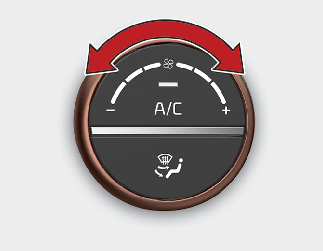

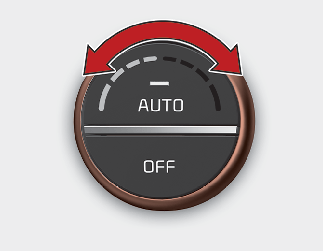

La velocità della ventola può essere impostata alla velocità desiderata ruotando la relativa manopola di regolazione.

Più alta è la velocità della ventola, maggiore è la quantità d'aria erogata.

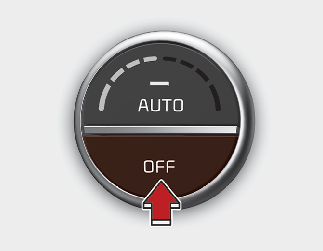

Premendo il pulsante OFF il ventilatore si spegne.

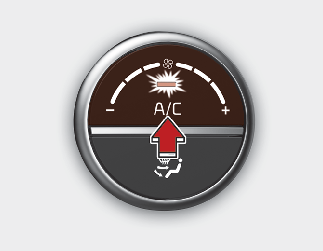

Premere il pulsante A/C per attivare il sistema di condizionamento aria (la spia luminosa appare).

Premere il pulsante nuovamente per disattivare il sistema di condizionamento aria.

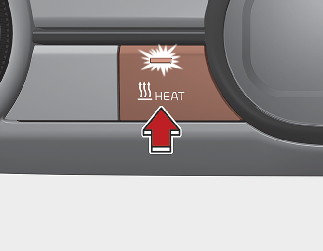

Premere il pulsante HEAT per accendere il riscaldatore (apparirà l'indicatore luminoso).

Premere di nuovo il pulsante per spegnere il riscaldatore.

Il condizionatore aria/riscaldatore usa l'energia prodotta dalla batteria. Se il condizionatore aria o il riscaldatore vengono usati troppo a lungo, l'autonomia residua potrebbe ridursi a causa di un consumo di potenza incrementato.

Spegnere il riscaldatore e il condizionatore aria quando non sono necessari.

Premere il pulsante OFF del ventilatore anteriore per disattivare il sistema climatizzatore anteriore. Tuttavia, i pulsanti di modo e presa aria rimangono operativi fino a quando il pulsante START/STOP (avviamento/arresto) resta in posizione ON.

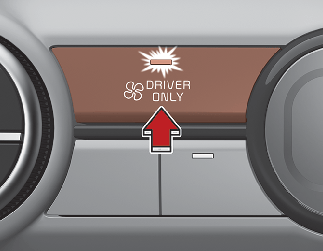

Se si preme il pulsante SOLO CONDUCENTE (DRIVER ONLY) e appare la spia, l'aria fredda sarà orientata prevalentemente verso il sedile del conducente. Tuttavia, parte dell'aria fredda potrebbe continuare a uscire dai condotti degli altri sedili per mantenere gradevole la temperatura all'interno dell'abitacolo.

Se si utilizza il pulsante con il sedile del passeggero anteriore non occupato, si ridurrà il consumo di energia.
