Orientamento di fari e luci fendinebbia (per l'Europa)
Orientamento dei fari
Orientamento luci fendinebbia
-
ORIENTAMENTO ORIZZONTALE BASSO
-
ORIENTAMENTO ORIZZONTALE ALTO
-
ORIENTAMENTO VERTICALE ALTO (per l'Europa)
-
ORIENTAMENTO VERTICALE
-
ORIENTAMENTO VERTICALE BASSO (per l'Europa)
ORIENTAMENTO VERTICALE BASSO E ALTO (eccetto Europa)
-
Gonfiare gli pneumatici con la pressione specificata e rimuovere qualsiasi carico dal veicolo ad eccezione di conducente, pneumatico di scorta e attrezzi.
-
Il veicolo deve essere parcheggiato su un pavimento in piano.
-
Disegnare due linee verticali (Linee verticali passanti attraverso il centro del rispettivo faro) e una linea orizzontale (Linea orizzontale passante attraverso il centro dei due fari) sullo schermo.
-
Con fari e batteria in condizione normale, orientare i fari in modo che la porzione con la luminosità massima cada sulle linee orizzontale e verticali.
-

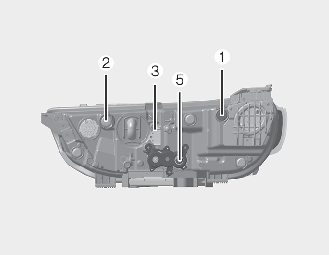

Per orientare i fari anabbaglianti e abbaglianti verso sinistra o verso destra, ruotare il cacciavite (1) in senso orario o antiorario. Per orientare i fari anabbaglianti e abbaglianti verso l'alto o verso il basso, ruotare il cacciavite (2) in senso orario o antiorario.
Orientamento luci fendinebbia
L'orientamento delle luci fendinebbia si esegue come l'orientamento dei fari.
Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia anteriori.

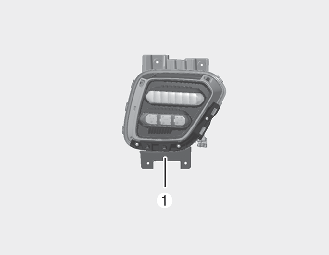

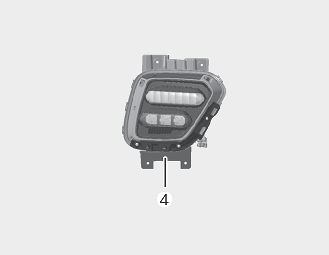

Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il cacciavite in senso orario o antiorario.

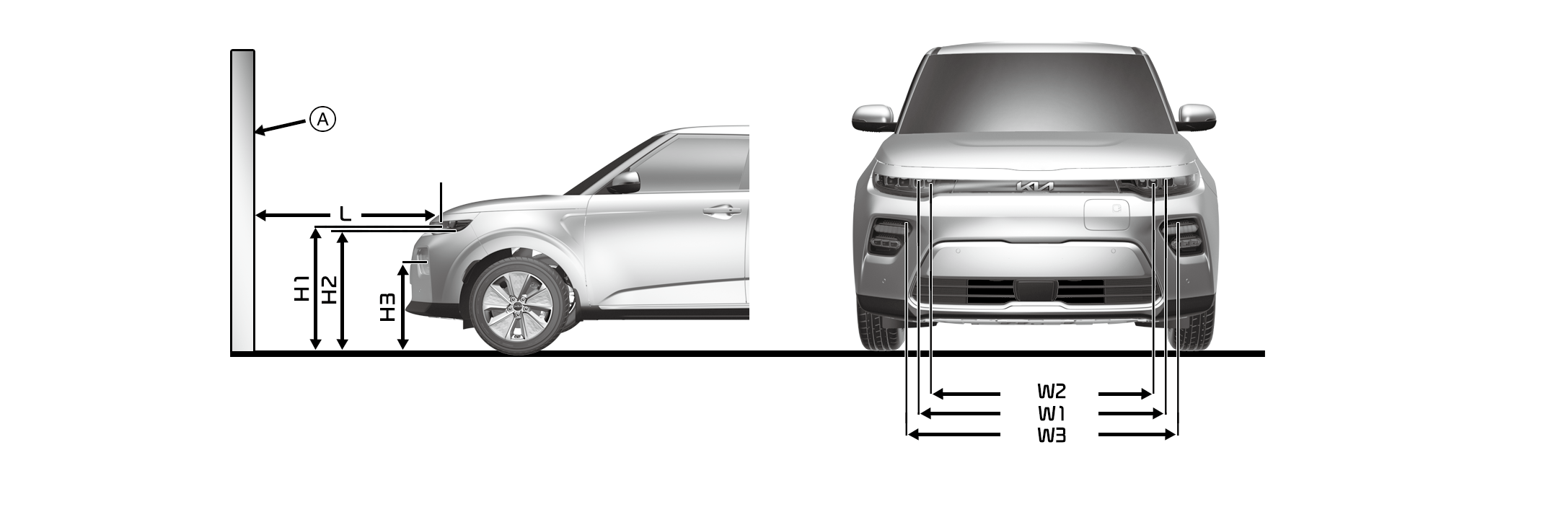

Punto di orientamento
* A: Schermo
|
Condizione veicolo |
Faro (LED) |
|||
|---|---|---|---|---|
|
Altezza da terra |
Distanza tra le luci |
|||
|
Anabbaglianti |
Abbaglianti |
Anabbaglianti |
Abbaglianti |
|
|
H1 |
H2 |
W1 |
W2 |
|
|
Senza conducente [mm] |
850 (33,4) |
836 (32,8) |
1301 (51,1) |
1044 (41,0) |
|
Con conducente [mm] |
843 (33,1) |
829 (32,5) |
1301 (51,1) |
1044 (41,0) |
|
Condizione veicolo |
Luce fendinebbia anteriore (LED) |
|
|---|---|---|
|
Altezza da terra |
Distanza tra le luci |
|
|
H3' |
W3' |
|
|
Senza conducente [mm] |
567 (22,3) |
1397 (54,9) |
|
Con conducente [mm] |
560 (22,0) |
1397 (54,9) |

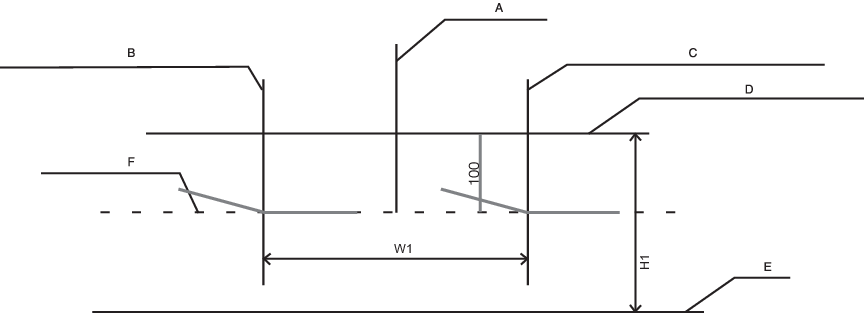

A: Asse verticale
B: Linea verticale del centro della lampadina del faro lato sinistro
C: Linea verticale del centro della lampadina del faro lato destro
D: Linea orizzontale del centro lampadina faro
E: Terreno
F: Linea di demarcazione
-
Accendere le luci anabbaglianti senza conducente a bordo.
-
La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
-
Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.
-
Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

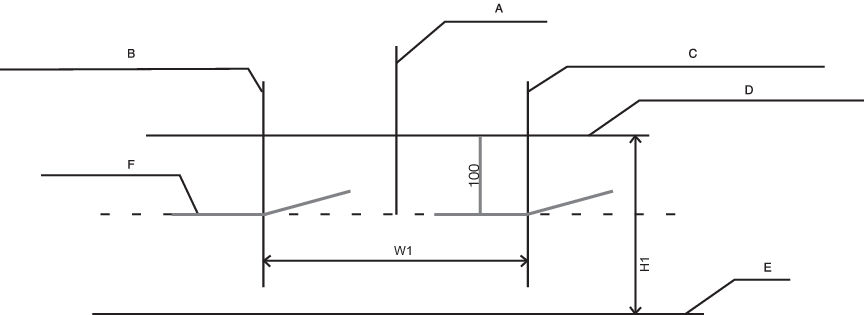

A: Asse verticale
B: Linea verticale del centro della lampadina del faro lato sinistro
C: Linea verticale del centro della lampadina del faro lato destro
D: Linea orizzontale del centro lampadina faro
E: Terreno
F: Linea di demarcazione
-
Accendere le luci anabbaglianti senza conducente a bordo.
-
La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
-
Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.
-
Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

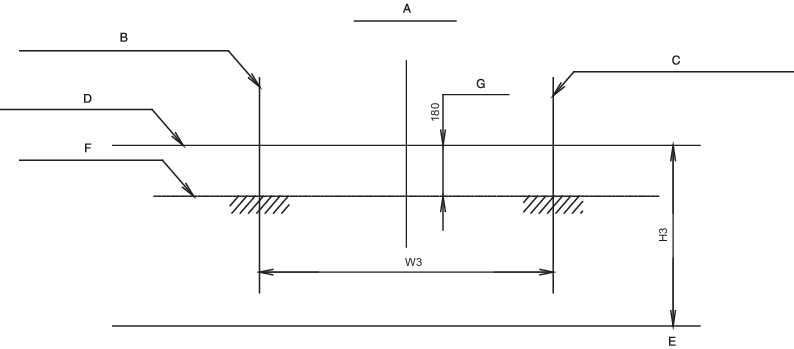

A: Asse verticale
B: Linea verticale del centro lampadina luce fendinebbia lato sinistro
C: Linea verticale del centro lampadina luce fendinebbia lato destro
D: Linea orizzontale del centro lampadine luci fendinebbia
E: Terreno
F: Linea di demarcazione
G: Limite superiore
-
Accendere le luci fendinebbia senza conducente a bordo.
-
La linea di distacco deve essere proiettata nell'area prevista (zona ombreggiata).
