Descrizione del pannello fusibili/relè

Pannello fusibili interno

All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.

NOTA

Non tutte le scatole dei fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso di ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

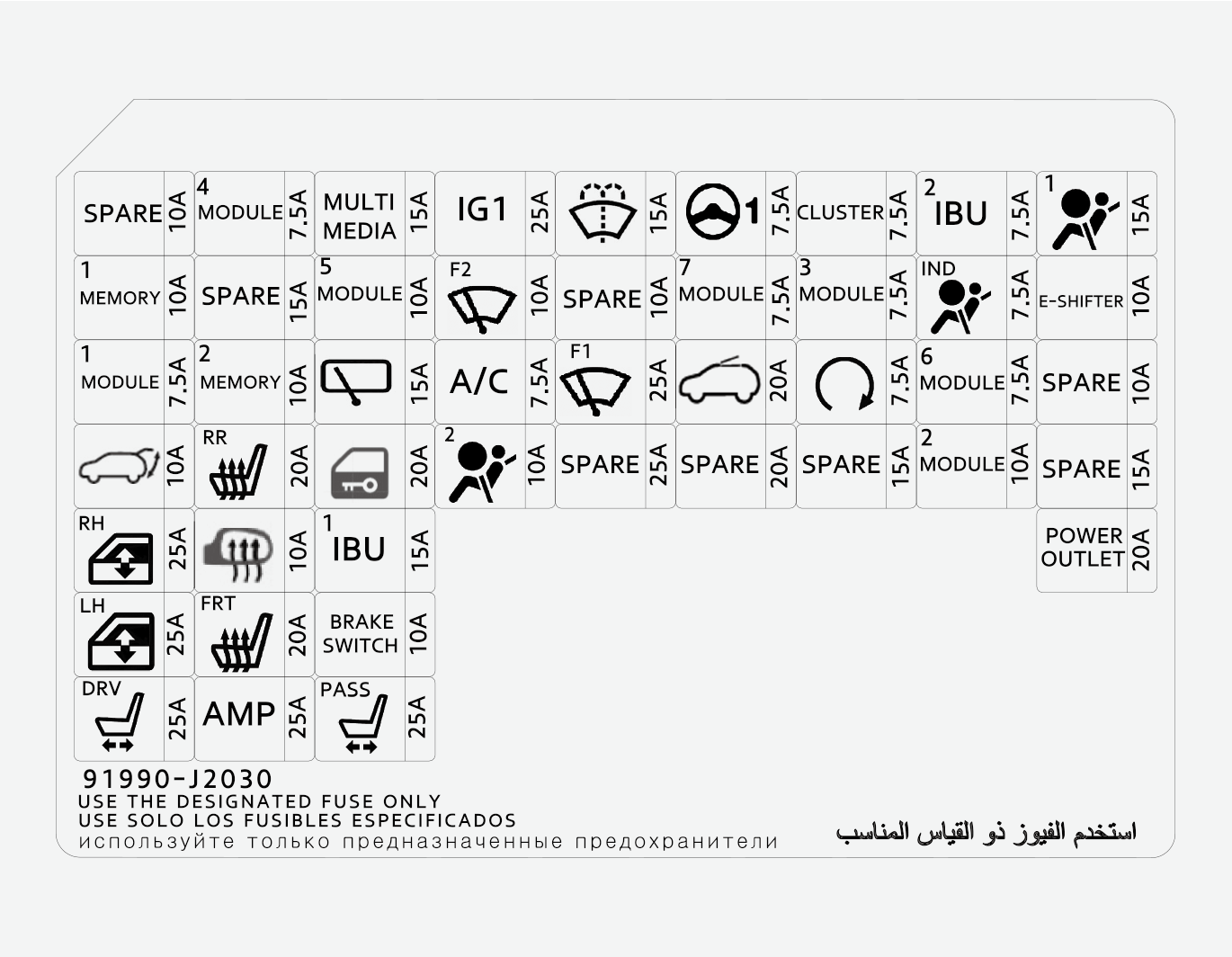

Pannello fusibili lato guida

Descrizione	Simbolo	Amperaggio fusibile	Circuito protetto
POWER OUTLET		20A	Presa di alimentazione anteriore
MODULE2		10A	Blocco di giunzione E/R (Relè uscita alimentazione), Audio, Caricatore USB posteriore, Caricatore wireless, Luce creativa, Amplificatore, Luce d'Atmosfera Sportello Conducente/Passeggero, Interruttore di regolazione specchietto retrovisore esterno, Unità principale A/V e navigazione, IBU (unità centralina carrozzeria integrata)
HEATED MIRROR		10A	Specchietto retrovisore elettrico esterno conducente/passeggero, centralina condizionatore aria
IG1		25A	Blocco PCB (Fuse- IEB2, EPCU2)
AIR BAG1		15A	Sensore presenza passeggero sul sedile, Centralina del sistema di sicurezza passiva supplementare (SRS)
A/BAG IND		7,5 A	Quadro strumenti, Centralina condizionatore d’aria
IBU2		7,5 A	IBU (unità centralina carrozzeria integrata)
CLUSTER		7,5 A	HUD, Quadro strumenti
MDPS *¹		7,5 A	Unità MDPS (Servosterzo a motore)
MODULE3		7,5 A	Interruttore luci stop
MODULE4		7,5 A	Vista frontale, IBU (unità centralina carrozzeria integrata), radar anteriore, interruttore plancia, radar angolare posteriore SX/DX, unità VESS (Sistema di riproduzione rumore motore) (altoparlante)
MODULE5		10A	Centralina ventilazione aria anteriore, interruttore crash pad, unità principale A/V e di navigazione, Centralina riscaldatore sedile anteriore, Centralina riscaldatore sedile posteriore, audio, retrovisore elettrocromatico
A/C	C/A	7,5 A	Centralina condizionatore d'aria
WIPER FRT1		25A	Motore del tergicristallo anteriore, blocco PCB (relè del tergicristallo anteriore (basso))
WIPER RR		15A	Motorino tergilunotto, Scatola relè ICM (Relè tergilunotto)
WASHER		15A	Interruttore multifunzione
MODULE6		7,5 A	IBU (unità centralina carrozzeria integrata)
MODULE7		7,5 A	Modulo riscaldatore sedile anteriore/posteriore, Centralina ventilazione aria anteriore, Scatola di giunzione E/R (relè LH vetro riscaldato W/S)
E-SHIFTER	E-SHIFTER	10A	Interruttore console conducente, Shift Select Switch (SBW)
WIPER FRT2		10A	Motorino tergicristallo anteriore, blocco PCB (Relè (di bassa) tergicristallo anteriore), IBU (unità centralina carrozzeria integrata)
START		7,5 A	IBU (unità centralina carrozzeria integrata), EPCU
P/WINDOW LH		25A	Relè alzacristallo elettrico SX, Modulo sicurezza alzacristalli elettrico conducente
P/WINDOW RH		25A	Relè alzacristallo elettrico DX, Modulo sicurezza alzacristalli elettrico passeggero
TAILGATE OPEN		10A	Relè apertura portellone posteriore
SUNROOF		20A	Motore del tettuccio apribile
AMP		25A	Amplificatore
S/HEATER FRT		20A	Modulo riscaldatore sedile anteriore, Centralina ventilazione aria anteriore
P/SEAT (DRV)		25A	Interruttore regolazione manuale sedile conducente
P/SEAT (PASS)		25A	Interruttore regolazione manuale sedile passeggero
S/HEATER RR		20A	Centralina riscaldatore sedile posteriore
DOOR LOCK		20A	Relè blocco/sblocco sportello, scatola relè ICM (Relè T/TurnUnlock)
BRAKE SWITCH		10A	Interruttore luci stop, IBU (unità centralina carrozzeria integrata)
IBU1		15A	IBU (unità centralina carrozzeria integrata)
AIR BAG2		10A	Centralina del sistema di sicurezza passiva supplementare (SRS)
MODULE1		7,5 A	Interruttore di emergenza, unità di Deflettore aria attivo, sensore pioggia, connettore DataLink
MEMORY1		10A	Quadro strumenti, HUD
MEMORY2	²MEMORIA	10A	Centralina condizionatore d'aria
MULTI MEDIA		15A	AUDIO, Unità principale A/V e di navigazione

*1: MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico")

Pannello fusibili vano motore elettrico

Nome fusibile	LDC	Simbolo	Amperaggio fusibile	Circuito protetto
Fusibile multifunzione	MDPS *¹	LDC	150 A	Fusibile: PRESA DI ALIMENTAZIONE1, IEB1, IEB2, CARICATORE1, Condizionatore, EPCU
	B+5		80 A	Unità MDPS (Servosterzo a motore)
	B+2		60 A	Blocco PCB (Relè principale, Fusibile: SISTEMA GESTIONE BATTERIA, CLACSON, EPCU1)
	B+3		60 A	Blocco giunzione ICU (IPS (Modulo cruscotto) Centralina, IPS (Modulo cruscotto) (1CH))
	B+4		60 A	Blocco giunzione ICU (IPS (Modulo cruscotto) Centralina)
	COOLING FAN		50 A	Cassetta di giunzione ICU (Fusibile: APERTURA PORTELLONE, TETTUCCIO APRIBILE, Amplificatore, ALZACRISTALLI ELETTRICI SX, ALZACRISTALLI ELETTRICI DX, RISCALDATO SEDILE ANTERIORE, P/SEDILE (PASS), P/SEDILE (CON))
	REAR HEATED		60 A	Relè ventilatore raffreddamento
	BLOWER		40A	Relè riscaldato posteriormente
	IG1		40A	Blower Relay
	IG2		40A	Relè PDM 2 (IG1), relè PDM 1 (ACC)
	IEB4		40A	Relè PDM 3 (IG2)
	B+6		80 A	Centralina freno a controllo elettronico Mobis (motore)
	POWER OUTLET3		40A	FUSIBILE ANABBAGLIANTE HI 10 A
FUSIBILE	POWER OUTLET2		20 A	Caricatore USB anteriore
	OBC		20 A	Presa di alimentazione posteriore
	CHARGER2	OBC	10 A	OBC (Caricatore di bordo)
	IG3 5		10 A	Relè blocco/sblocco caricabatterie
	B+1		20 A	Relè IG3 2, relè IG3 1
	E-SHIFTER1		40 A	Relè di blocco del carico a lungo termine, cassetta di giunzione ICU (Fusibile: SERRATURA PORTA, RISCALDATORE SEDILE POSTERIORE, INTERRUTTORE FRENO, IBU (unità centralina carrozzeria integrata)1, AIRBAG2, MODULO1)
	CHARGER1		40 A	Relè E-Shifter, Fusibile: E-SHIFTER2
	A/C		10 A	Modulo sportello di carica, Unità CCM
FUSIBILE	IEB1	C/A	15 A	Centralina condizionatore d'aria
	IEB2		40 A	Connettore di prova multifunzione, Centralina freno a controllo elettronico Mobis integrata
	POWER OUTLET1		40 A	Centralina freno a controllo elettronico Mobis integrata
	E-SHIFTER2		40 A	Power Outlet Relay
	HORN		10 A	SCU, Interruttore di selezione marcia (SBW)
	EPCU1		15 A	Relè del clacson
	IG3 2		15 A	EPCU
	BATTERY MANAGEMENT		10 A	OBC (Caricatore di bordo), EPCU, Compressore condizionatore aria elettronico
	ELECTRICAL WATER PUMP		15 A	BMU
	IG3 4		15 A	Pompa acqua elettronica (BMS, ER)
	IG3 1		10 A	Modulo caricatore sportello, Deflettore aria attivo, Blocco giunzione ICU (IPS (Modulo cruscotto) Centralina), Quadro strumenti, lampada caricatore, audio, A/V e unità principale di navigazione
	IEB3		15 A	Blocco di giunzione E/R (Relè IG3 2, relè IG3 1)
	E-SHIFTER3		10 A	Connettore di prova multifunzione, Connettore DataLink, Centralina freno a controllo elettronico Mobis integrata
	IG3 3		10 A	SCU
	IEB2		10 A	Valvola di controllo del refrigerante a 3 vie SX/DX, blocco di giunzione E/R (relè ventola di raffreddamento, relè soffiante), centralina condizionatore, unità CCM, riscaldatore PTC condizionamento
	B/ALARM HORN		10 A	EPCU
	H/LAMP HI		10 A	Relè allarme antifurto clacson
	TRAILER		10 A	Relè fari abbaglianti
	LDC		40 A	Rimorchio

*1: MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico")

Copertura terminale batteria

Relè

Simbolo	Nome relè	Tipo
	Relè sblocco caricabatterie	MICRO
	Relè blocco caricabatterie	MICRO
	Relè PDM 2 (IG1)	MICRO
	Power Outlet Relay	MICRO
	Relè IG3 1	MICRO
	Relè PDM 3 (IG2)	MICRO
	Relè riscaldato posteriormente	MICRO
	Relè PDM 1 (ACC)	MICRO
	Relè ventilatore raffreddamento	MINI
	Blower Relay	MINI
E-SHIFTER	Relè E-SHIFTER	MICRO
	Relè IG3 2	MICRO
	Relè fari abbaglianti	MICRO
