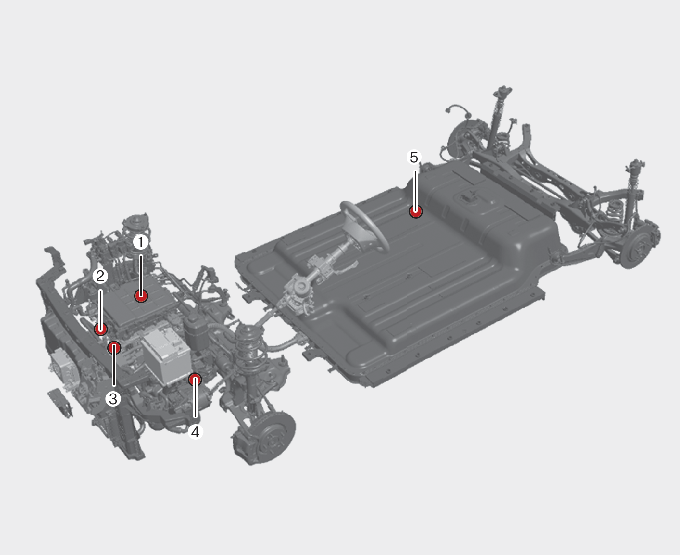

Componenti principali del veicolo elettrico

Caricatore di bordo (OBC): Dispositivo esterno (bassa velocità) per la carica della batteria ad alta tensione.
Invertitore: Trasforma la corrente continua in corrente alternata per fornire energia al motore elettrico, e trasforma la corrente alternata in corrente continua per caricare la batteria ad alta tensione.
LDC: Trasforma la potenzia erogata dalla batteria ad alta tensione in bassa tensione (12 V) per fornire potenza al veicolo (DC-DC).
VCU: Funziona come supervisore del veicolo elettrico
Motore di trazione: Aziona il veicolo convertendo l'energia elettrica della batteria carica in energia meccanica (funziona come il motore a combustione interna)
Ingranaggio riduttore: Trasmette la forza rotante del motore elettrico agli pneumatici con velocità e coppia appropriate.
Batteria ad alta tensione (litio-ione-polimero): Immagazzina e fornisce la potenza necessaria al veicolo elettrico per operare (la batteria ausiliaria 12 V fornisce la potenza alle funzioni del veicolo come luci e tergicristalli).

* OBC: Caricatore di bordo

* LDC: Convertitore CC-CC bassa tensione

* VCU: Vehicle Control Unit (Centralina del veicolo)

AVVERTENZA

Non rimuovere o smontare intenzionalmente i componenti ad alta tensione nonché connettori e connettori della batteria ad alta tensione. Inoltre, avere cura di non danneggiare i componenti ad alta tensione e la batteria ad alta tensione. Ciò potrebbe causare gravi lesioni e impattare significativamente su funzionalità e durabilità del veicolo.
Per eventuali interventi di ispezione e manutenzione sui componenti e sulla batteria ad alto voltaggio, far ispezionare il veicolo da un'officina professionale. Kia consiglia di contattare un concessionario/centro di assistenza partner autorizzato Kia.
