Componenti e funzioni SRS

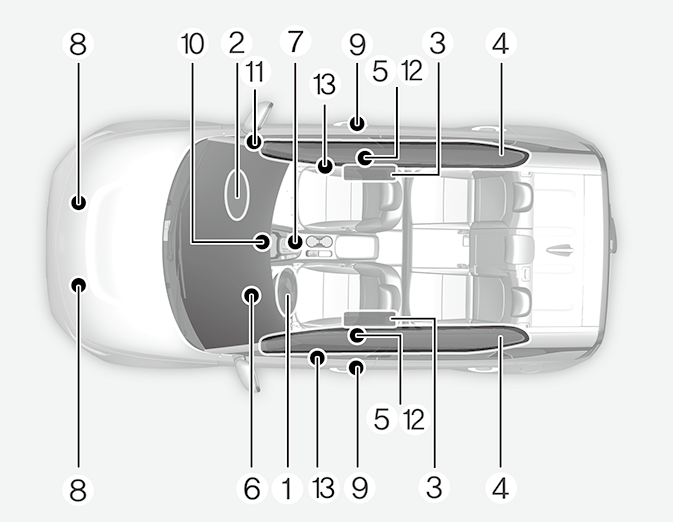

Il sistema SRS comprende i seguenti componenti:

  1. Modulo airbag frontale del conducente

  2. Modulo airbag frontale del passeggero

  3. Moduli airbag laterali

  4. Moduli airbag a tendina

  5. Gruppi arrotolatore con pretensionatore

  6. Spia luminosa airbag

  7. Centralina SRS (SRSCM)

  8. Sensori d'urto frontali

  9. Sensori di impatto laterale

  10. Indicatore airbag frontale del passeggero ON/OFF*

  11. Interruttore ON/OFF airbag frontale passeggero*

  12. EFD (Emergency Fastening Device - Dispositivo allacciamento di emergenza)*

  13. Sensori pressione d'urto laterali*

* : se in dotazione

La SRSCM effettua un monitoraggio continuo di tutti gli elementi mentre il pulsante START/STOP (avviamento/arresto) è posizionato su ON, per determinare se un eventuale impatto frontale, semi-frontale o laterale è sufficientemente violento da richiedere il dispiegamento dell'airbag o il dispiegamento del pretensionatore cintura di sicurezza.

La spia luminosa airbag SRS sul cruscotto appare per circa 6 secondi una volta che il pulsante START/STOP (avviamento/arresto) viene portato in posizione ON, dopodiché deve spegnersi.

AVVERTENZA

Se si verifica una delle condizioni elencate di seguito, significa che il sistema SRS è malfunzionante. In tal caso, far ispezionare il sistema da un'officina professionale. Kia consiglia di rivolgersi a un concessionario/partner autorizzato Kia.

  • La spia luminosa non si accende brevemente quando si accende il veicolo.

  • La spia luminosa resta accesa dopo che sono trascorsi circa 6 secondi dalla sua illuminazione.

  • La spia luminosa si accende mentre il veicolo è in movimento.

  • La luce lampeggia quando il pulsante START/STOP (avviamento/arresto) è in posizione ON.

Airbag frontale del conducente (1)

I moduli airbag sono situati sia nel centro del volante che nel pannello lato passeggero anteriore, sopra il cassetto plancia. Quando la SRSCM rileva un impatto frontale sufficientemente violento, farà automaticamente dispiegare gli airbag frontali.

Airbag frontale del conducente (2)

Nel momento in cui si gonfiano, le giunture a strappo praticate direttamente nei rivestimenti dei moduli si separano per effetto della pressione prodotta dall'espansione degli airbag. L'ulteriore apertura dei rivestimenti consente quindi il completo gonfiamento degli airbag.

Airbag frontale del conducente (3)

Il completo intervento dell'airbag, unitamente all'azione della cintura di sicurezza attutiscono l'impatto del conducente o del passeggero contro l'interno del veicolo, riducendo così il rischio di lesioni alla testa o al torace.

Dopo essersi gonfiato completamente, l'airbag inizia immediatamente a sgonfiarsi, consentendo così al conducente di conservare la visibilità e la capacità di sterzare o azionare altri comandi.

Airbag frontale del passeggero
AVVERTENZA

  • Non installare o mettere alcun accessorio (portabevande, porta CD, adesivi, ecc.) sul pannello lato passeggero, al disopra del cassetto plancia, in un veicolo con airbag del passeggero. Se l'airbag del passeggero si gonfia, alcuni oggetti potrebbero trasformarsi in pericolosi proiettili e causare gravi lesioni.

  • Quando si sistema una boccetta di deodorante liquido nell'abitacolo, non posizionarla vicino al quadro strumenti né sulla superficie del cruscotto.

    Potrebbe trasformarsi in un pericoloso proiettile e causare lesioni se l'airbag del passeggero si gonfia.

AVVERTENZA

  • Se un airbag si gonfia, è possibile avvertire un forte rumore seguito dal rilascio di polvere sottile all'interno dell'abitacolo. Queste condizioni sono normali e assolutamente non pericolose. Gli airbag sono confezionati in questa polvere fine. La polvere che si sprigiona durante il gonfiamento dell'airbag può causare irritazioni alla pelle o agli occhi o provocare attacchi d'asma in alcune persone. Tutte le zone della pelle esposte devono essere sempre lavate con acqua fredda e sapone neutro dopo essere rimasti coinvolti in un incidente che ha provocato l'intervento degli airbag.

  • Il sistema SRS funziona solo se il pulsante START/STOP (avviamento/arresto) è in posizione ON. Se la spia luminosa airbag SRS non appare o resta continuamente accesa dopo essersi illuminata per circa 6 secondi quando il pulsante START/STOP (avviamento/arresto) viene portato in posizione ON o dopo che il veicolo si è avviato, oppure si accende a veicolo in marcia, il sistema SRS non funziona a dovere. In tal caso, far ispezionare il sistema da un'officina professionale. Kia consiglia di rivolgersi a un concessionario/partner autorizzato Kia.

  • Prima di sostituire un fusibile o di scollegare un morsetto della batteria, ruotare l'interruttore di accensione o il pulsante START/STOP (avviamento/arresto) sulla posizione LOCK o spegnere il pulsante START/STOP (avviamento/arresto). Non rimuovere o sostituire mai il fusibile (o i fusibili) airbag se il pulsante START/STOP (avviamento/arresto) è in posizione ON. L'inosservanza di questa attenzione causerà l'accensione della spia luminosa airbag SRS.
