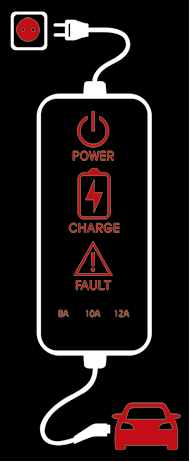

Indicatore luminoso stato di carica per caricatore portatile
|
Scatola di comando |
Indicatore |
Dettagli |
|||
|---|---|---|---|---|---|
 |
PLUG |
 (Verde) |
Acceso: Accensione Lampeggiante: Errore sensore temperatura spina |
||
|
(Rosso) |
Acceso: Protezione alta temperatura spina Lampeggiante: Avviso alta temperatura spina |
||||
|
POWER |
 |
Acceso: Accensione |
|||
|
CHARGE |
 |
Lampeggiante: Carica in modalità di risparmio di energia, solo l'indicatore CARICA è acceso. |
|||
|
FAULT |
 |
Lampeggiante: Carica interrotta |
|||
|
LIVELLO DI CARICA |
 |
Corrente di carica 12 A |
La corrente di carica varia (3 livelli) quando il pulsante (1) viene premuto per 1 secondo con il caricatore collegato a una presa elettrica, ma non al veicolo. |
 |
|
 |
Corrente di carica 10 A |
||||
 |
Corrente di carica 8 A |
||||
|
VEICOLO |
 (Verde) |
Connettore di carica collegato |
|||
|
(Blu) |
In carica |
||||
|
(Rosso) |
Lampeggiante: impossibile caricare |
||||
|
NO |
Scatola di comando |
Stato/Diagnosi/Contromisura |
NO |
Scatola di comando |
Stato/Diagnosi/Contromisura |
|---|---|---|---|---|---|
|
1 |
 |
(Kia consiglia di contattare un concessionario/centro di assistenza partner autorizzato Kia.) |
2 |
 |
|
|
3 |
 |
|
4 |
 |
(Kia consiglia di contattare un concessionario/centro di assistenza partner autorizzato Kia.) |
|
5 |
 |
(Kia consiglia di contattare un concessionario/centro di assistenza partner autorizzato Kia.) |
6 |
 |
(Kia consiglia di contattare un concessionario/centro di assistenza partner autorizzato Kia.) |
|
7 |
 |
(Kia consiglia di contattare un concessionario/centro di assistenza partner autorizzato Kia.) |
8 |
 |
|
Indicatore luminoso stato di carica per cavo di carica portatile (Tipo B)
|
Indicatore |
Dettagli |
|
|---|---|---|
|
POWER |
Acceso: Accensione |
|
|
CHARGE |
Acceso: Lampeggiante di carica: Limite di corrente a causa della temperatura elevata della spina o interna |
|
|
FAULT |
Lampeggiante: Carica interrotta |
|
|
LIVELLO DI CARICA |
12 |
12 A |
|
10 |
10 A |
|
|
08 |
8 A |
|
|
06 |
6 A |
|
|
La corrente di carica varia quando il pulsante (1) viene premuto per 1 secondo con il caricatore collegato a una presa elettrica, ma non al veicolo.  |
||
|
Indicatore |
Dettagli |
||
|---|---|---|---|
|
Codice d'errore |
Acceso: Errore durante la carica / Errore durante l'autodiagnosi |
||
|
Codice d'errore |
Voce |
Causa |
|
|
E1 |
Comunicazione CP |
Errore di comunicazione veicolo |
|
|
E2 |
Perdita |
Dispersione di corrente |
|
|
(7) K3 |
Errore caricatore |
||
|
E4 |
Temperatura spina |
Avviso temperatura eccessiva spina |
|
|
E5 |
Errore temperatura spina |
||
|
E6 |
Errore caricatore |
||
|
E7 |
Sovracorrente |
Avviso sovracorrente di carica |
|
|
E8 |
Temperatura interna |
Surriscaldamento caricatore |
|
|
E9 |
Errore caricatore |
||
|
F1 |
Fusione relè |
Errore caricatore |
|
|
F2 |
GM/I |
Scarsa messa a terra presa |
|
|
F3 |
SMPS Guasto alimentazione |
Errore SMPS (guasto tensione) |
|
|
F4 |
Errore SMPS (tensione anomala) |
||
|
F5 |
Errore tensione CP |
Errore tensione CP (-) |
|
|
F6 |
Errore tensione CP (+) |
||
|
F7 |
Errore sensore temperatura |
Errore sensore temperatura spina |
|
|
F8 |
Errore sensore temperatura interna PCB |
||
Stato/Diagnosi/Contromisura (Tipo B)
-
Il connettore di carica è collegato al veicolo (POWER verde ACCESO)
-
Spina collegata ad una presa elettrica (POWER verde ACCESO)
-
Indicatore di carica (POWER verde ACCESO/CHARGE blu ACCESO)
-
Corrente di carica
-
Temperatura anomala
-
Errore CCB
-
Errore dispositivo diagnostico
-
Dispersione di corrente
-
Temperatura anomala
-
Dopo aver scollegato e ricollegato la spina di alimentazione, premere e rilasciare il pulsante per 2 secondi o più per risolvere l'errore.
-
L’indicatore del livello di carica si spegne se non c’è nessun cambiamento di stato per più di 1 minuto.
