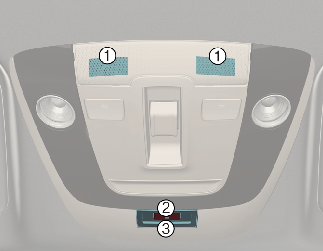

Elementy systemu eCall ZEA zamontowane w kabinie pasażerskiej:

1. Mikrofon

2. Przycisk SOS

3. LED

Przycisk SOS: kierowca/pasażer wykonuje połączenie alarmowe do centrum dyspozytorskiego, naciskając ten przycisk.

LED: zielona dioda LED zapala się na 3 sekundy po ustawieniu przycisku ENGINE START/STOP (włączenie/wyłączenie silnika) w położeniu ON (WŁ.). Następnie wyłączą się, jeśli system działa prawidłowo.

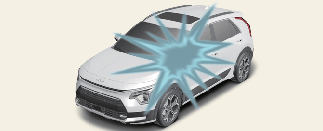

1. Działanie systemu w razie wypadku drogowego



2. Połączenie z publicznym punktem przyjmowania zgłoszeń o wypadkach (PSAP)



3. Służby ratownicze



W razie wypadku samochodowego urządzenie systemu eCall ZEA automatycznie nawiązuje połączenie alarmowe z publicznym punktem przyjmowania zgłoszeń o wypadkach (PSAP) w celu wezwania odpowiednich służb ratowniczych.

W celu wezwania odpowiednich służb ratowniczych i uzyskania pomocy system eCall ZEA automatycznie przesyła dane o wypadku do publicznego punktu przyjmowania zgłoszeń o wypadkach (PSAP) po wykryciu wypadku drogowego.

W takim przypadku połączenia alarmowego nie można zakończyć przez naciśnięcie przycisku SOS i system eCall ZEA pozostaje połączony, dopóki operator numeru alarmowego odbierający połączenie go nie rozłączy.

System eCall ZEA może nie wykonać połączenia alarmowego w przypadku niegroźnych kolizji. Można jednak ręcznie wykonać połączenie alarmowe, naciskając przycisk SOS.

Kierowca lub pasażer może ręcznie wykonać połączenie alarmowe do publicznego punktu przyjmowania zgłoszeń o wypadkach (PSAP) w celu wezwania odpowiednich służb, naciskając przycisk SOS.

Nawiązywanie połączenia ze służbami ratowniczymi za pośrednictwem systemu eCall ZEA można anulować, naciskając ponownie przycisk SOS na 3 sekundy wyłącznie przed nawiązaniem połączenia.

Po aktywacji połączenia alarmowego w trybie ręcznym (w celu wezwania odpowiednich służb ratowniczych i uzyskania pomocy) system eCall ZEA automatycznie przesyła dane o wypadku drogowym i/lub dane dotyczące innego wypadku operatorowi publicznego punktu przyjmowania zgłoszeń o wypadkach (PSAP) (w trakcie połączenia alarmowego) po naciśnięciu przycisku SOS.

Jeśli kierowca lub pasażer przypadkowo naciśnie przycisk SOS, połączenie można anulować, naciskając ponownie ten przycisk w ciągu 3 sekund przed połączeniem. Po tym czasie nie można anulować połączenia.

W celu aktywacji połączenia alarmowego w trybie ręcznym w razie wypadku drogowego lub innego wypadku należy wykonać następujące czynności:

1. Zatrzymać pojazd, stosując się do przepisów ruchu drogowego, aby zapewnić bezpieczeństwo sobie i innym uczestnikom ruchu.

2. Nacisnąć przycisk SOS. Po naciśnięciu przycisku SOS urządzenie jest rejestrowane w bezprzewodowych sieciach telefonicznych i zbierany jest minimalny zbiór danych dotyczących pojazdu i jego położenia zgodnie z wymaganiami technicznymi urządzenia.

   Następnie zostaje nawiązane połączenie z operatorem systemu eCall ZEA w celu wyjaśnienia przyczyn (warunków) połączenia alarmowego.

3. Po wyjaśnieniu przyczyn połączenia alarmowego operator publicznego punktu przyjmowania zgłoszeń o wypadkach (PSAP) wysyła minimalny zbiór danych do służb ratowniczych i kończy połączenie alarmowe.

Jeśli połączenie alarmowe nie zostanie wykonane zgodnie z opisaną wyżej procedurą, zostanie uznane za błędne.
