Obsługa

1. Otworzyć tylną klapę.

2. Zdjąć pokrywę serwisową.

3. Poluzować wkręty mocujące oprawę lampy śrubokrętem krzyżakowym.

4. Wymontować oprawę tylnej lampy zespolonej z nadwozia pojazdu.

5. Odłączyć złącze lampy zespolonej.

6. Zdemontować gniazdo z zespołu, obracając je przeciwnie do kierunku obrotu wskazówek zegara do momentu, gdy wypusty na gnieździe ustawią się w linii z nacięciami na zespole.

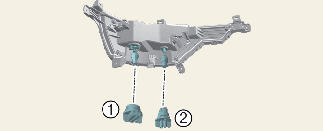

   1. Żarówka tylnego kierunkowskazu

   2. Światło cofania

7. Wykręcić żarówkę z gniazda, naciskając ją i obracając w lewo do momentu zrównania się wypustów żarówki z nacięciami gniazda. Wyciągnąć żarówkę z gniazda.

8. Założyć nową żarówkę, wsuwając ją w gniazdo i obracając do momentu zablokowania we właściwej pozycji.

9. Zamontować gniazdo w zespole, zrównując wypusty na gnieździe z nacięciami na zespole. Wcisnąć gniazdo do zespołu i obrócić w prawo (zgodnie z ruchem wskazówek zegara).

10. Zamontować zespół tylnej lampy zespolonej w nadwoziu pojazdu.

11. Zamontować pokrywę serwisową.
