דף הבית > מערכות בטיחות ברכב > כרית אוויר - מערכת ריסון משלימה > רכיבים והתקנים של מערכת כריות האוויר

רכיבים והתקנים של מערכת כריות האוויר

* יתכן כי מיקום רכיבי מערכת כריות האוויר יהיה שונה מאשר באיור.

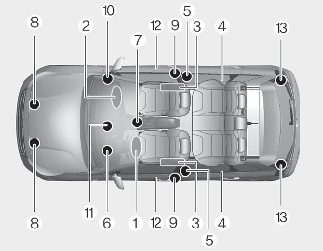

מערכת SRS כוללת את הרכיבים הבאים:

  1. כרית אוויר קדמית נהג

  2. כרית אוויר קדמית נוסע קדמי

  3. מודולים של כריות אוויר צדדיות*

  4. כרית אוויר וילון*

  5. מכלולי קדם המותחנים של התקני הגלילה

  6. נורית אזהרה של מערכת כריות אוויר

  7. מודול בקרת SRS (SRSCM)/חיישן התהפכות*

  8. חיישן התנגשות קדמי

  9. חיישני התנגשות צדדיים*

  10. מתג הפעלה/נטרול לכרית האוויר הקדמית בצד הנוסע*

  11. נורית חיווי להפעלה/ניתוק של כרית האוויר של הנוסע הקדמי

  12. חיישני לחץ צדדיים*

  13. מכלולי קדם המותחנים של התקני הגלילה האחוריים*

*: אם כלול באבזור

יחידת בקרת SRS מנטרת ברציפות את כל רכיבי מערכת כריות האוויר כאשר מתג ההתנעה במצב ON, כדי לקבוע אם התנגשות חזיתית, כמעט חזיתית או צדדית שהתרחשה היא חמורה דיה כדי להצריך הפעלה של כרית האוויר או של קדם המותחן של חגורת הבטיחות.

נורית האזהרה של מערכת כריות האוויר SRS תידלק בלוח המחוונים למשך 6 שניות בערך לאחר העברת מתג ההתנעה למצב ON, ולאחר מכן היא אמורה לכבות.

אזהרה

אם אחד המצבים הבאים מתרחש, סימן שיש תקלה במערכת כריות האוויר SRS. במצב זה, דאג לבדיקת המערכת במוסך מקצועי. KIA ממליצה לפנות למשווק/ספק שירות מורשה של KIA.

  • נורית ההתראה אינה מאירה לרגע קצר, כאשר אתה מעביר את מתג ההתנעה למצב ON.

  • הנורית ממשיכה להאיר למשך 6 שניות בערך.

  • נורית ההתראה מאירה בעת שהרכב נמצא בתנועה.

  • נורית ההתראה מהבהבת כשמתג ההתנעה במצב ON.

כרית אוויר קדמית של הנהג (1)

המודולים של כריות האוויר מותקנים במרכז גלגל ההגה ובפאנל הנוסע הקדמי, מעל תא הכפפות. כאשר יחידת בקרת SRS מזהה עצמת חבטה חזקה דיה בחזית הרכב, היא תפעיל את כריות האוויר הקדמיות באופן אוטומטי.

כרית אוויר קדמית של הנהג (2)

כאשר כריות האוויר מופעלות, תפרי קריעה הטבועים ישירות ברפידות הכיסוי של הכריות יתנתקו בשל לחץ ההתנפחות של כריות האוויר. רפידות הכיסוי ימשיכו להיפתח באופן המאפשר את ההתנפחות המלאה של כריות האוויר.

כרית אוויר קדמית של הנהג (3)

כרית אוויר המנופחת במלואה, יחד עם חגורת בטיחות החגורה כהלכה, מאטה את התנועה קדימה של הנהג או הנוסע, ומפחיתה את סכנת הפגיעה בראש ובחזה.

לאחר שכרית האוויר התנפחה במלואה, היא תתחיל להתרוקן באופן מידי, וכך לנהג תמשיך להיות ראות קדימה כדי לשמור על יכולת ההיגוי והשליטה ברכב.

כרית האוויר של הנוסע הקדמי
אזהרה

  • אין להתקין או להניח חפצים ואביזרים (מחזיק כוסות, מחזיק דיסקטים, מדבקות וכדומה) על הפאנל בצד הנוסע הקדמי מעל תא הכפפות. עצמים אלה עלולים להתעופף באופן מסוכן ולגרום לפציעה כאשר כרית האוויר של הנוסע הקדמי מתנפחת.

  • בעת השימוש במיכל של מטהר אוויר נוזלי בתוך הרכב, אל תניח אותו בקרבת לוח המחוונים או על פני לוח המכשירים.

    הוא עלול להתעופף באופן מסוכן ולגרום לפציעה כאשר כרית האוויר של הנוסע הקדמי מתנפחת.

אזהרה

  • כאשר כרית אוויר מתנפחת, היא עשויה להשמיע רעש חזק ולשחרר אבקה באוויר חלל הרכב. זוהי תופעה רגילה ואין היא מעידה על סכנה ― כריות האוויר מכוסות באבקה זו. האבקה המשתחררת במהלך התנפחות כרית האוויר עלולה לגרום לגירויים בעור או בעיניים ולעורר קשיי נשימה אצל אנשים מסוימים. שטוף היטב את כל חלקי הגוף החשופים במים קרים ובסבון עדין לאחר תאונה שבה הופעלה כרית האוויר.

  • מערכת כריות האוויר תפעל כאשר מתג ההתנעה נמצא במצב ON. אם נורית האזהרה של כריות האוויר SRS לא נדלקת, או אם היא ממשיכה להאיר לאחר שהאירה במשך 6 שניות בערך לאחר העברת מתג ההתנעה למצב ON או לאחר התנעת המנוע, או אם היא נדלקת במהלך הנסיעה, פירוש הדבר שמערכת כריות האוויר SRS אינה פועלת באופן תקין. במצב זה, דאג לבדיקת המערכת במוסך מקצועי. KIA ממליצה לפנות למשווק/ספק שירות מורשה של KIA.

  • לפני החלפת נתיך או ניתוק קוטב מצבר, העבר את מתג ההתנעה למצב LOCK והוצא את מפתח ההתנעה או כבה את הלחצן ENGINE START/STOP. אסור בהחלט להסיר או להחליף את הנתיך(ים) כשמתג ההתנעה במצב ON. אם לא פועלים בהתאם לאזהרה זו, נורית האזהרה של כריות האוויר SRS תידלק.
