כוונון האלומה של הפנסים הקדמיים ופנס הערפל (עבור אירופה)

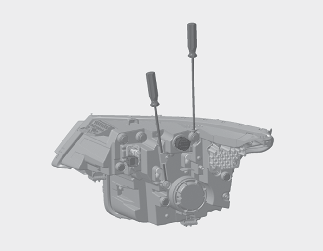

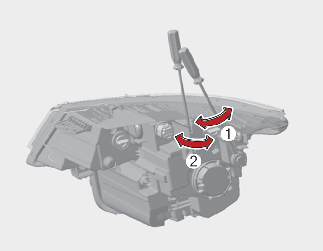

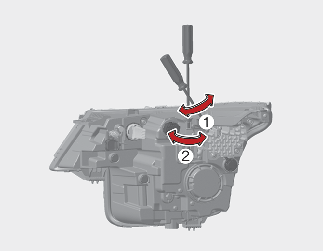

כיוון הפנסים הקדמיים
כיוון פנסי הערפל הקדמיים
-
את פנסי הערפל הקדמיים אפשר לכוון באותה צורה כמו את הפנסים הקדמיים.
-
כשפנסי הערפל הקדמיים פועלים ומצב המצבר תקין, כוון את פנסי הערפל הקדמיים.
-

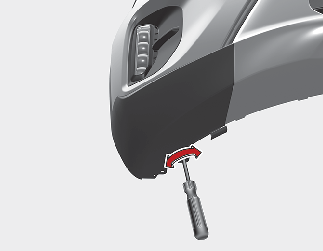

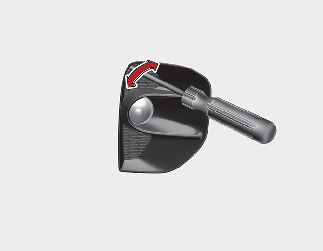

כדי לכוון את אלומת פנסי הערפל כלפי מעלה או כלפי מטה, סובב את המברג בכיוון השעון או נגד כיוון השעון.

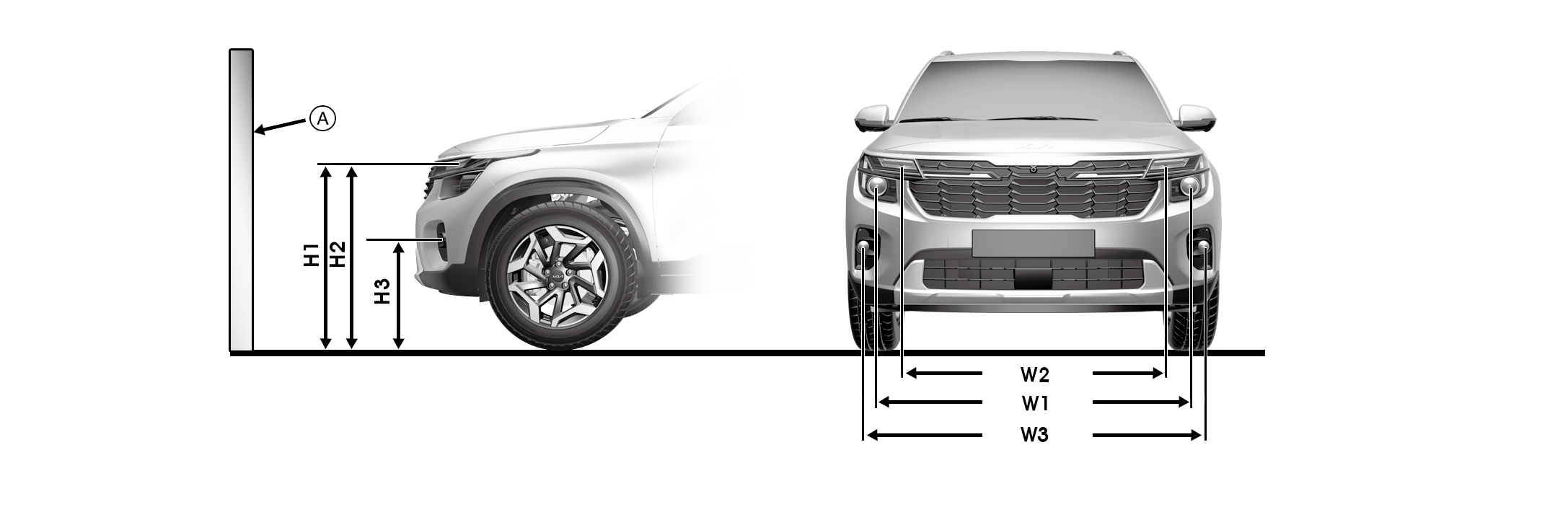

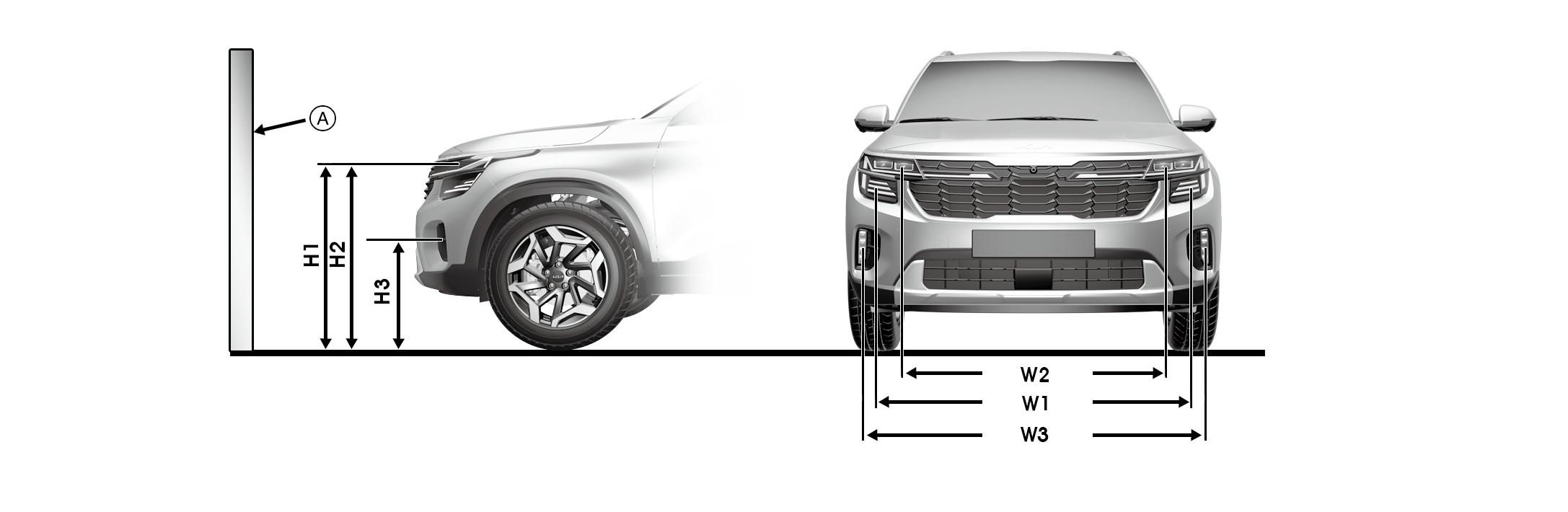

נקודת כיוון
* א: מסך
|
מצב הרכב |
פנס קדמי – מסוג A, B |
פנס קדמי – סוג C |
||||||
|---|---|---|---|---|---|---|---|---|
|
גובה פני הקרקע |
הקרקע בין הפנסים |
גובה פני הקרקע |
הקרקע בין הפנסים |
|||||
|
אלומה נמוכה |
אלומה גבוהה |
אלומה נמוכה |
אלומה גבוהה |
אלומה נמוכה |
אלומה גבוהה |
אלומה נמוכה |
אלומה גבוהה |
|
|
H1 |
H2 |
W1 |
W2 |
H1 |
H2 |
W1 |
W2 |
|
|
בלי נהג [מ"מ (אינץ׳)] |
773 (30.4) |
773 (30.4) |
1,438 (56.6) |
1,438 (56.6) |
870 (34.2) |
860 (33.8) |
1,373 (54.0) |
1,169 (46.0) |
|
עם נהג [מ"מ (אינץ׳)] |
768 (30.2) |
768 (30.2) |
1,438 (56.6) |
1,438 (56.6) |
865 (34.0) |
855 (33.6) |
1,373 (54.0) |
1,169 (46.0) |
|
מצב הרכב |
פנס ערפל – סוג A (סוג נורה) |
פנס קדמי – סוג B (מסוג LED) |
||
|---|---|---|---|---|
|
גובה פני הקרקע |
מרחק בין הפנסים |
גובה פני הקרקע |
מרחק בין הפנסים |
|
|
H3 |
W3 |
H3 |
W3 |
|
|
בלי נהג [מ"מ (אינץ׳)] |
490 (19.2) |
1,457 (57.3) |
514 (20.2) |
1,554 (61.1) |
|
עם נהג [מ"מ (אינץ׳)] |
485 (19.0) |
1,457 (57.3) |
509 (20.0) |
1,554 (61.1) |
האלומה הנמוכה של הפנסים הקדמיים (ברכב שגלגל ההגה מותקן בצד שמאל)
א: מרכז הרכב
ב: קו אנכי מול מרכז הנורה של פנס הראשי השמאלי
ג: קו אנכי מול מרכז הנורה של הפנס הראשי הימני
ד: קו אופקי מול מרכזי הנורות של פנסי הערפל
ה: ארקה
ו: קו החיתוך של אלומת האור
האלומה הנמוכה של הפנסים הקדמיים (ברכב שגלגל ההגה מותקן בצד ימין)
א: מרכז הרכב
ב: קו אנכי מול מרכז הנורה של פנס הראשי השמאלי
ג: קו אנכי מול מרכז הנורה של הפנס הראשי הימני
ד: קו אופקי מול מרכזי הנורות של פנסי הערפל
ה: ארקה
ו: קו החיתוך של אלומת האור
פנס ערפל קדמי
א: מרכז הרכב
ב: קו אנכי מול מרכז הנורה של פנס הערפל השמאלי
ג: קו אנכי מול מרכז הנורה של פנס הערפל הימני
ד: קו אופקי מול מרכזי הנורות של פנסי הערפל
ה: ארקה
ו: קו החיתוך של אלומת האור
ז: גבול עליון
