1. Tenendo il pedale del freno premuto, inserire il freno di stazionamento.

2. Spegnere tutti gli interruttori, posizionare la leva del cambio in posizione P (Parcheggio) e spegnere il veicolo.

   Se si cerca di caricare con la leva del cambio non posizionata in P (Parcheggio), si sposterà automaticamente in P (Parcheggio).

   Tuttavia, per ragioni di sicurezza, caricare la batteria solo quando la leva del cambio è posizionata in P.

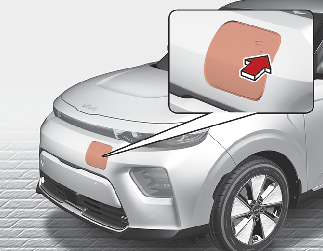

3. Aprire lo sportello per la ricarica premendo l'icona dello stesso. Lo sportello non si aprirà, se la porta del veicolo è chiusa.



   Avvertenza

   Se non è possibile aprire lo sportello per la ricarica a causa delle temperature rigide, premere leggermente o togliere eventuale ghiaccio nelle vicinanze dello sportello. Non cercare di aprire lo sportello facendo forza.

   La porta di carica potrebbe rompersi se aperta con forza.



   Nota

   La porta lato conducente si sblocca se la porta del conducente viene sbloccata.

   Per sbloccare la porta di carica:

   • Premere il pulsante di sblocco sulla chiave intelligente.

   • Premere il pulsante di sblocco della porta centrale sul rivestimento del bracciolo della porta del conducente

   • Tirare la maniglia interna della porta del conducente verso l'esterno

   La porta di ricarica si blocca quando tutte le porte sono bloccate

   Per bloccare la porta di carica:

   • Premere il pulsante di blocco sulla chiave intelligente.

   • Premere il pulsante di blocco della porta centrale sul rivestimento del bracciolo della porta del conducente

   * Tutte le porte vengono automaticamente bloccate quando la velocità del veicolo supera i 15 km/h (9,3 mph).

   Anche la porta di carica di rifornimento del carburante viene bloccata quando la velocità supera i 15 km/h (9,3 mph).

4. Aprire la porta di carica e premere la linguetta di rilascio coperchio presa di carica AC (1) per aprire il coperchio presa di carica AC.




   ATTENZIONE

   Per collegare il connettore di carica, disattivare il blocco porte per sbloccare il sistema di chiusura del connettore di carica.

   In caso contrario, il connettore di carica e l'entrata di carica del veicolo potrebbero subire danni.

5. Controllare se c'è polvere o qualche corpo estraneo sul connettore di carica e sulla presa di carica.

6. Afferrare l'impugnatura del connettore di carica e collegarlo all'entrata di carica CA del veicolo. Spingere il connettore finché non si sente un "clic". Se connettore di carica e terminale di carica non sono collegati a dovere, ciò potrebbe causare un incendio.

* Per maggiori informazioni su come eseguire la carica e su come scollegarsi, si rimanda al manuale specifico di ciascun caricatore CA.

* La forma del connettore di carica può essere diversa per ogni costruttore.

* Connettore di carica CA Modalità blocco connettore di carica CA

Quando il connettore e l'ingresso di carica sono collegati, è possibile selezionare la modalità premendo il pulsante. Il connettore di carica sarà bloccato in tempi diversi, in funzione della modalità selezionata.

Modalità Sempre: il connettore di carica si blocca quando è collegato correttamente.

Durante la modalità di carica: il connettore di carica si blocca quando è collegato correttamente e si avvia il processo di carica.

Per maggiori informazioni, fare riferimento alla sezione Connettore di carica CA Modalità blocco connettore di carica CA.

1. Collegare la spina di carica alla presa elettrica (220 V) di una stazione di carica CA per avviare la carica.

   Caricatore CA

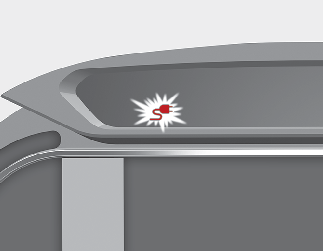

2. Controllare se l'indicatore luminoso di ricarica della batteria ad alta tensione nel cruscotto è acceso. La ricarica non sta avvenendo quando l'indicatore luminoso di ricarica è spento.

   Quando il connettore di ricarica e la spina di ricarica non sono collegati in maniera corretta, ricollegare il cavo di carica per ricaricare.




   ATTENZIONE

   • La carica può iniziare quando il pulsante START/STOP (avviamento/arresto) è smistato nella posizione OFF e la leva cambio è in P (parcheggio). Una volta che la carica si è avviata, si possono usare componenti elettrici come la radio premendo il pulsante START/STOP (avviamento/arresto) nella posizione ACC o ON.

   • Se si sposta la leva cambio da P (parcheggio) a R (retromarcia), N (folle), D (marcia avanti), la carica si arresta immediatamente. Se si vuole riavviare la carica, mettere la leva cambio in P (parcheggio) e premere il pulsante START/STOP (avviamento/arresto) nella posizione OFF. Staccare e ricollegare il cavo di carica per riavviare la carica.

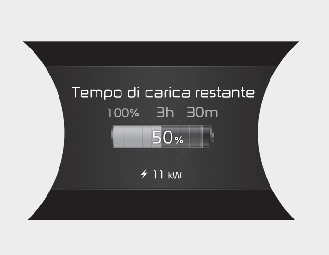

3. Una volta che la carica si è avviata, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.

   Anche aprendo la porta lato sedile del conducente mentre la carica è in corso, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.

   Quando è impostata la prenotazione carica, il tempo di carica stimato viene visualizzato come "--".




   ATTENZIONE

   A seconda della condizione e della durabilità della batteria ad alta tensione, delle specifiche del caricatore e della temperatura ambiente, il tempo richiesto per la carica della batteria può variare.



   ATTENZIONE

   Per scollegare il connettore di carica, disattivare il blocco porte per sbloccare il sistema di chiusura del connettore di carica.

   In caso contrario, il connettore di carica e l'entrata di carica del veicolo potrebbero subire danni.
