Descrizione del pannello fusibili/relè

Pannello scatola fusibili

All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.

Nota

Non tutte le scatole fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso d'ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

Pannello fusibili lato conducente

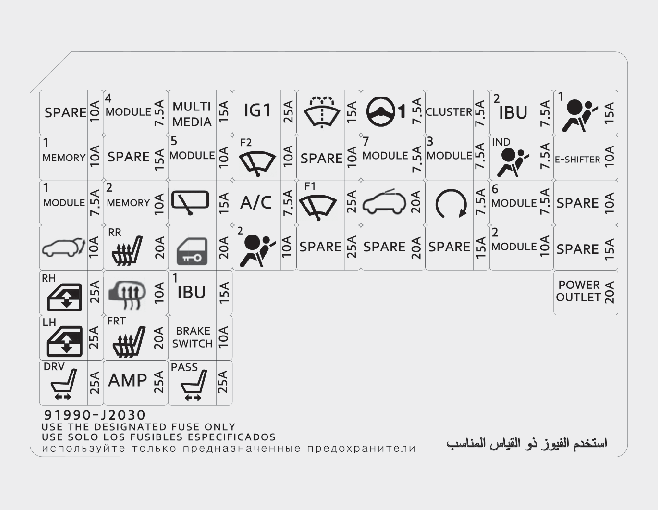

Quadro strumenti (pannello fusibili lato conducente)

Descrizione

Simbolo

Amperaggio fusibile

Circuito protetto

PRESA DI ALIMENTAZIONE

20 A

Presa di alimentazione anteriore

MODULE2

10 A

Blocco di giunzione E/R (Relè uscita alimentazione), Audio, Caricatore USB posteriore, Caricatore wireless, Luce creativa, Amplificatore, Luce d'Atmosfera Sportello Conducente/Passeggero, Interruttore di regolazione specchietto retrovisore esterno, Unità principale A/V e navigazione, IBU (unità centralina carrozzeria integrata)

SPECCHIETTI RETROVISORI

10 A

Specchietto retrovisore elettrico esterno conducente/passeggero, centralina condizionatore aria

COMMUTATORE D'ACCENSIONE 1

25 A

Blocco PCB (Fuse- IEB2, EPCU2)

AIRBAG1

15 A

Sensore presenza passeggero sul sedile, Centralina del sistema di sicurezza passiva supplementare (SRS)

INDICATORE AIRBAG

7,5 A

Quadro strumenti, Centralina condizionatore d’aria

IBU2

7,5 A

IBU (unità centralina carrozzeria integrata)

CLUSTER

7,5 A

HUD, Quadro strumenti

MDPS

7,5 A

Servosterzo motorizzato (MDPS)

MODULE3

7,5 A

Interruttore luci stop

MODULE4

7,5 A

Telecamera multifunzione, IBU (unità centralina carrozzeria integrata), Unità assistenza anti-collisione anteriore, interruttore crash pad, Sistema di rilevamento collisione nell'angolo cieco LH/ RH, unità VESS (Virtual Engine Sound System) (altoparlante)

MODULE5

10 A

Centralina ventilazione aria anteriore, interruttore crash pad, unità principale A/V e di navigazione, Centralina riscaldatore sedile anteriore, Centralina riscaldatore sedile posteriore, audio, retrovisore elettrocromatico

C/A

C/A

7,5 A

Centralina condizionatore d'aria

TERGI PARABREZZA FRT1

25 A

Motore del tergicristallo anteriore, blocco PCB (relè del tergicristallo anteriore (basso))

WIPER RR

15 A

Motorino tergilunotto, Scatola relè ICM (Relè tergilunotto)

LAVACRISTALLO

15 A

Interruttore multifunzione

MODULE6

7,5 A

IBU (unità centralina carrozzeria integrata)

MODULE7

7,5 A

Modulo riscaldatore sedile anteriore/posteriore, Centralina ventilazione aria anteriore, Scatola di giunzione E/R (relè LH vetro riscaldato W/S)

E-SHIFTER

E-SHIFTER

10 A

Interruttore console conducente, Shift Select Switch (SBW)

TERGI PARABREZZA FRT2

10 A

Motorino tergicristallo anteriore, blocco PCB (Relè (di bassa) tergicristallo anteriore), IBU (unità centralina carrozzeria integrata)

START (avviamento)

7,5 A

IBU (unità centralina carrozzeria integrata), EPCU

ALZACRISTALLI ELETTRICI SX

25 A

Relè alzacristallo elettrico SX, Modulo sicurezza alzacristalli elettrico conducente

ALZACRISTALLI ELETTRICI DX

25 A

Relè alzacristallo elettrico DX, Modulo sicurezza alzacristalli elettrico passeggero

PORTELLONE APERTO

10 A

Relè apertura portellone posteriore

TETTO APRIBILE

20 A

Motore del tettuccio apribile

AMP

25 A

Amplificatore

S/HEATER FRT

20 A

Modulo riscaldatore sedile anteriore, Centralina ventilazione aria anteriore

POSIZIONE SEDILE (CONDUCENTE)

25 A

Interruttore regolazione manuale sedile conducente

POSIZIONE SEDILE (PASSEGGERO)

25 A

Interruttore regolazione manuale sedile passeggero

RISCALDATORE SEDILE POSTERIORE

20 A

Centralina riscaldatore sedile posteriore

SERRATURA PORTA

20 A

Relè blocco/sblocco sportello, scatola relè ICM (Relè T/TurnUnlock)

BRAKE SWITCH

10 A

Interruttore luci stop, IBU (unità centralina carrozzeria integrata)

IBU1

15 A

IBU (unità centralina carrozzeria integrata)

AIRBAG2

10 A

Centralina del sistema di sicurezza passiva supplementare (SRS)

MODULE1

7,5 A

Interruttore di emergenza, unità di Deflettore aria attivo, sensore pioggia, connettore DataLink

MEMORY1

10 A

Quadro strumenti, HUD

MEMORIA 2

2MEMORIA

10 A

Centralina condizionatore d'aria

MULTIMEDIA

15 A

AUDIO, Unità principale A/V e di navigazione

Pannello fusibili vano motore elettrico

Copertura terminale batteria

Pannello dei fusibili del vano motore

Nome fusibile

Nome fusibile

Simbolo

Amperaggio fusibile

Circuito protetto

Fusibile multifunzione

LDC

LDC

150 A

Fusibile: PRESA DI ALIMENTAZIONE1, IEB1, IEB2, CARICATORE1, Condizionatore, EPCU

MDPS

80 A

Servosterzo motorizzato (MDPS)

B+5

60 A

Blocco PCB (Relè principale, fusibile: GESTIONE BATTERIA, CLACSON, EPCU1)

B+2

60 A

Blocco giunzione ICU (IPS (Modulo cruscotto) Centralina, IPS (Modulo cruscotto) (1CH))

B+3

60 A

Blocco giunzione ICU (IPS (Modulo cruscotto) Centralina)

B+4

50 A

Blocco giunzione ICU (Fusibile: APERTURA PORTELLONE, TETTUCCIO APRIBILE, Amplificatore, ALZACRISTALLI ELETTRICI SX, ALZACRISTALLI ELETTRICI DX, RISCALDATO SEDILE ANTERIORE, P/SEDILE (PASS), P/SEDILE (CON))

VENTILATORE RAFFREDDAMENTO

60 A

Relè ventilatore raffreddamento

RISCALDATO POSTERIORMENTE

40 A

Relè riscaldato posteriormente

BLOWER

40 A

Relè ventilatore

COMMUTATORE D'ACCENSIONE 1

40 A

Relè PDM 2 (IG1), relè PDM 1 (ACC)

IG2

40 A

Relè PDM 3 (IG2)

IEB4

80 A

Centralina freno a controllo elettronico Mobis (motore)

B+6

40 A

FUSIBILE ANABBAGLIANTE HI 10 A

FUSIBILE

PRESA DI ALIMENTAZIONE3

20 A

Caricatore USB anteriore

POWER OUTLET2

20 A

Presa di alimentazione posteriore

OBC

OBC

10 A

OBC (Caricatore di bordo)

CARICATORE 2

10 A

Relè blocco/sblocco caricabatterie

IG3 5

20 A

Relè IG3 2, relè IG3 1

B+1

40 A

Relè blocco carico a lungo termine, Cassetta di giunzione ICU (fusibile: BLOCCO SPORTELLO, RISCALDATORE SEDILE POSTERIORE, INTERRUTTORE FRENO, IBU (unità centralina carrozzeria integrata)1, AIRBAG2, MODULO1)

E-SHIFTER1

40 A

Relè E-Shifter, Fusibile: E-SHIFTER2

CARICATORE 1

10 A

Modulo sportello di carica, Unità CCM

FUSIBILE

C/A

C/A

15 A

Centralina condizionatore d'aria

IEB1

40 A

Connettore di prova multifunzione, Centralina freno a controllo elettronico Mobis integrata

IEB2

40 A

Centralina freno a controllo elettronico Mobis integrata

Presa di corrente 1

40 A

Relè presa di alimentazione

E-SHIFTER2

10 A

SCU, Interruttore di selezione marcia (SBW)

AVVISATORE ACUSTICO (CLACSON)

15 A

Relè del clacson

EPCU1

15 A

EPCU

IG3 2

10 A

OBC (Caricatore di bordo), EPCU, Compressore condizionatore aria elettronico

GESTIONE BATTERIA

15 A

BMU

POMPA ACQUA ELETTRICA

15 A

Pompa acqua elettronica (BMS, ER)

IG3 4

10 A

Modulo caricatore sportello, Deflettore aria attivo, Blocco giunzione ICU (IPS (Modulo cruscotto) Centralina), Quadro strumenti, lampada caricatore, audio, A/V e unità principale di navigazione

IG3 1

15 A

Blocco di giunzione E/R (Relè IG3 2, relè IG3 1)

IEB3

10 A

Connettore di prova multifunzione, Connettore DataLink, Centralina freno a controllo elettronico Mobis integrata

E-SHIFTER3

10 A

SCU

IG3 3

10 A

Valvola di controllo del refrigerante a 3 vie SX/DX, blocco di giunzione E/R (relè ventola di raffreddamento, relè soffiante), centralina condizionatore, unità CCM, riscaldatore PTC condizionamento

IEB2

10 A

EPCU

SEGNALE ALLARME ANTIFURTO

10 A

Relè allarme antifurto clacson

H/LAMP HI

10 A

Relè fari abbaglianti

RIMORCHIO

40 A

Rimorchio
Relè

Simbolo

Nome relè

Tipo

Relè sblocco caricabatterie

MICRO

Relè blocco caricabatterie

MICRO

Relè PDM 2 (IG1)

MICRO

Relè presa di alimentazione

MICRO

Relè IG3 1

MICRO

Relè PDM 3 (IG2)

MICRO

Relè riscaldato posteriormente

MICRO

Relè PDM 1 (ACC)

MICRO

Relè ventilatore raffreddamento

MINI

Relè ventilatore

MINI

E-SHIFTER

Relè E-SHIFTER

MICRO

Relè IG3 2

MICRO

Relè fari abbaglianti

MICRO
