Ancoraggio ISOFIX e cinghia di stabilizzazione (sistema ancoraggio ISOFIX) per bambini
Il sistema ISOFIX tiene vincolato un seggiolino di sicurezza per bambini durante la guida e in caso d'incidente. Il sistema è concepito per rendere il montaggio del sistema di ritenuta per bambini più semplice e per ridurre la possibilità di installazione non corretta. Il sistema ISOFIX utilizza gli ancoraggi presenti nel veicolo e gli attacchi sul sistema di ritenuta per bambini. Il sistema ISOFIX elimina la necessità di utilizzare le cinture di sicurezza per assicurare il sistema di ritenuta per bambini ai sedili posteriori.
Gli ancoraggi ISOFIX sono barre in metallo incorporate nel veicolo. Sono presenti due ancoraggi inferiori per ciascun posto a sedere ISOFIX dove il sistema di ritenuta per bambini potrà essere vincolato mediante gli attacchi inferiori.
Per usare il sistema ISOFIX del proprio veicolo, è necessario disporre di un sistema di ritenuta per bambini con attacchi ISOFIX.
Il costruttore del seggiolino di sicurezza per bambini fornirà tutte le istruzioni sull'uso del seggiolino per bambini mediante i rispettivi attacchi per ancoraggi inferiori ISOFIX.

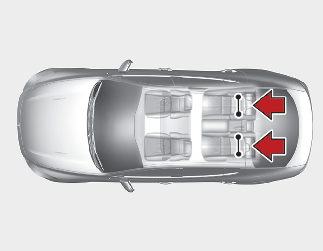

Gli ancoraggi ISOFIX sono previsti per i posti a sedere posteriori esterni lato sinistro e lato destro. Le loro ubicazioni sono indicate in figura:
Non tentare d'installare un seggiolino di sicurezza per bambini usando gli ancoraggi ISOFIX nel posto a sedere posteriore centrale. Non sono presenti ancoraggi ISOFIX per quel sedile. L'uso di ancoraggi per sedili esterni per l'installazione del seggiolino di sicurezza (CRS) sul sedile posteriore centrale potrebbe causare il danneggiamento degli ancoraggi.

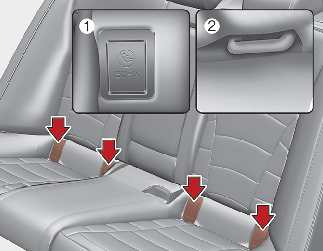

Gli ancoraggi ISOFIX sono ubicati tra schienale sedile e cuscino sedile dei posti a sedere esterni lato sinistro e lato destro del sedile posteriore, indicati dai simboli.

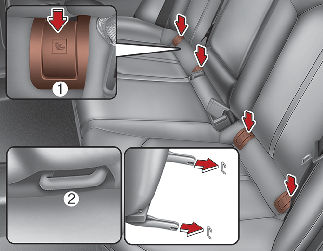

Per utilizzare gli ancoraggi ISOFIX, premere la parte superiore del coperchio dell'ancoraggio ISOFIX.
* (1): Indicatore di posizione dell'ancoraggio ISOFIX (Tipo A-
, Tipo B -
)
(2): Ancoraggio ISOFIX
Fissaggio del sistema di ritenuta per bambini con "Sistema ancoraggio ISOFIX"
Per installare un sistema di ritenuta per bambini i-Size o compatibile con ISOFIX in uno dei posti a sedere posteriori laterali:
-
Allontanare la fibbia della cintura di sicurezza dagli ancoraggi ISOFIX.
-
Allontanare dagli ancoraggi qualsiasi altro oggetto che possa impedire un collegamento solido tra sistema di ritenuta per bambini e ancoraggi ISOFIX.
-
Posizionare il seggiolino per bambini sul sedile del veicolo, quindi attaccare il sedile agli ancoraggi ISOFIX seguendo le istruzioni fornite dal costruttore del seggiolino per bambini.
-
Per la corretta installazione del seggiolino per bambini e il collegamento degli ancoraggi ISOFIX del seggiolino agli attacchi ISOFIX, seguire le istruzioni del relativo produttore.
Adottare le precauzioni seguenti quando si usa il sistema ISOFIX:
-
Leggere e attenersi a tutte le istruzioni per il montaggio fornite con il sistema di ritenuta per bambini.
-
Per evitare che il bambino raggiunga e si aggrappi alle cinture non riavvolte, fissare tutte le cinture posteriori non utilizzate e ritrarre la cintura dietro il bambino. I bambini possono essere strangolati se un tratto diagonale della cintura si avvolge attorno al collo e la cintura si tende.
-
Non allacciare MAI più di un sistema di ritenuta per bambini ad un singolo ancoraggio. Potrebbe far allentare o rompere l'ancoraggio o l'attacco.
-
Dopo un incidente, far sempre verificare il sistema ISOFIX dal concessionario. Un incidente può danneggiare il sistema ISOFIX che può non vincolare correttamente il sistema di ritenuta per bambini.

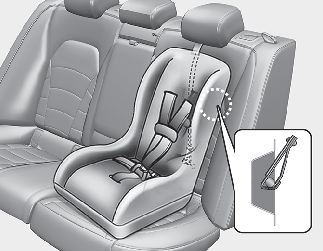

Fissaggio di un sistema di ritenuta per bambini con sistema "Ancoraggio cinghia di stabilizzazione (Top-Tether)"

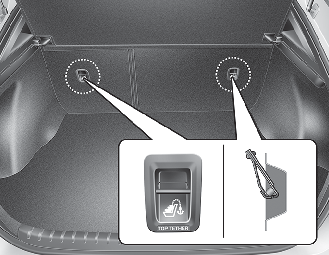

I sistemi di ancoraggio flessibili superiori per i seggiolini di sicurezza per bambini si trovano sul retro degli schienali dei sedili posteriori.
-
Far passare la cinghia con ancoraggio flessibile del seggiolino sopra lo schienale. Per il posizionamento della cinghia con ancoraggio flessibile, seguire la procedura indicata dal produttore del seggiolino di sicurezza per bambini.
-
Collegare la cinghia con ancoraggio flessibile all'apposito ancoraggio, quindi fissare la cinghia secondo le istruzioni del produttore del seggiolino di sicurezza per bambini per collegare saldamente il sistema al sedile.
Adottare le precauzioni seguenti quando s'installa l'ancoraggio flessibile superiore:
-
Leggere e attenersi a tutte le istruzioni per il montaggio fornite con il sistema di ritenuta per bambini.
-
Non allacciare MAI più di un sistema di ritenuta per bambini ad un singolo ancoraggio Top-Tether ISOFIX. Potrebbe far allentare o rompere l'ancoraggio o l'attacco.
-
Non fissare la cinghia di stabilizzazione ad ancoraggi diversi da quello corretto. Può non funzionare correttamente se fissata a qualcos'altro.
-
Gli ancoraggi per il sistema di ritenuta per bambini sono progettati per resistere solo ai carichi a cui sono soggetti se installati correttamente.
In nessuna occasione devono essere usati per le cinture di sicurezza o imbracature per adulti, o per attaccarvi altri oggetti o dispositivi del veicolo.
