Descrizione del pannello fusibili/relè

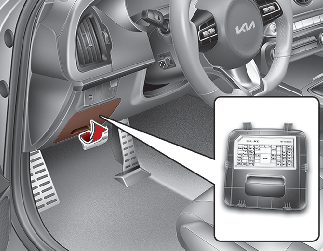

Pannello fusibili lato conducente

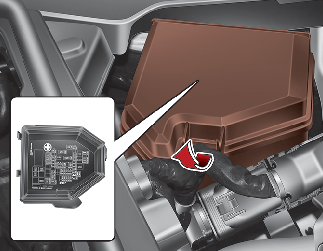

Scatola fusibili vano motore

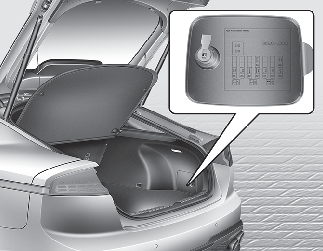

Pannello scatola fusibili posteriore

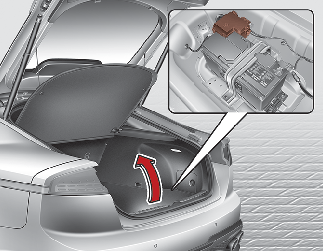

Pannello fusibile della batteria

All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.

NOTA

Non tutte le scatole fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso d'ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

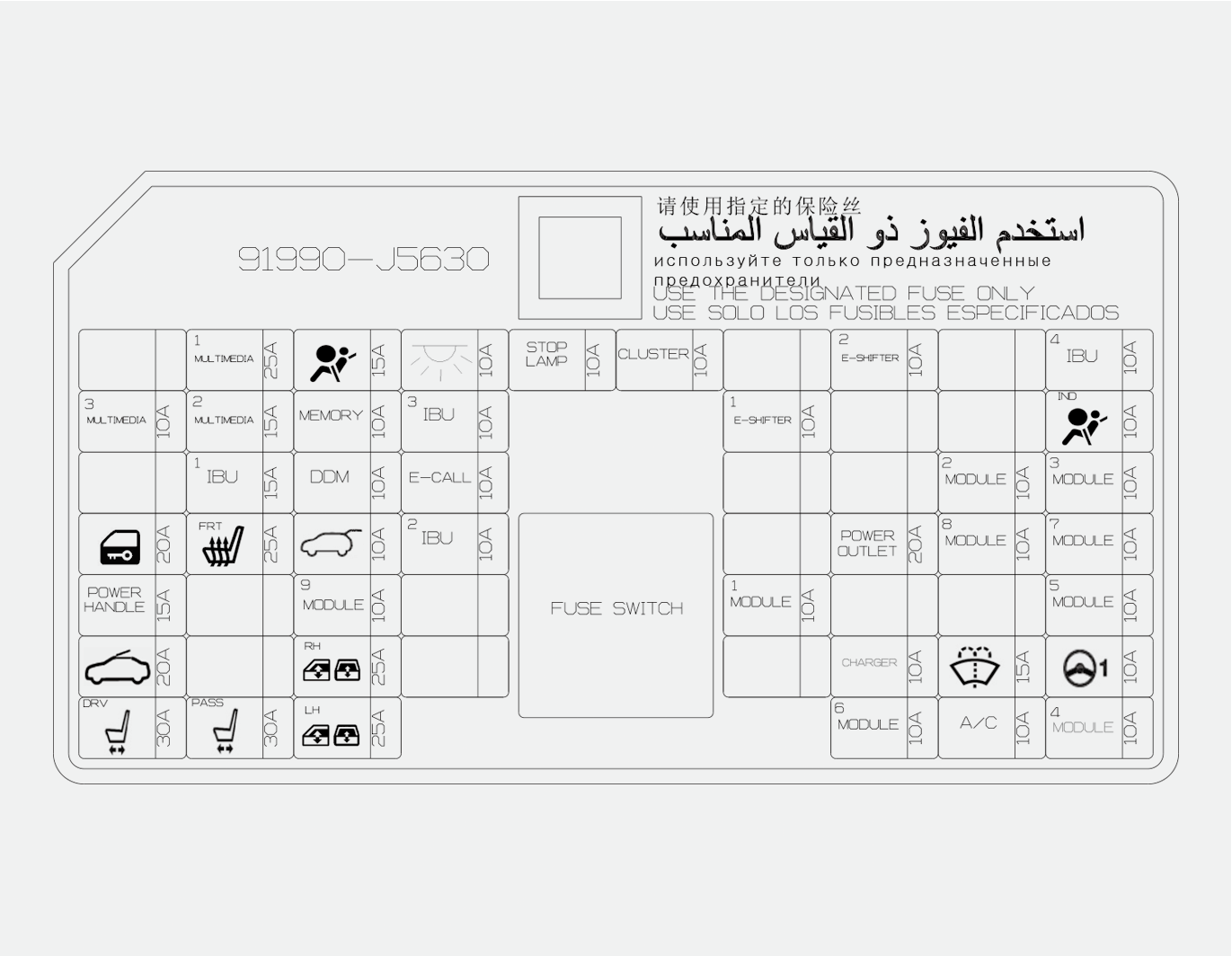

Pannello fusibili lato conducente

Quadro strumenti (pannello fusibili lato conducente)

Nome fusibile

Simbolo

Amperaggio fusibile

Circuito protetto

MULTIMEDIA 1

25 A

Fusibile [senza ISG] - MULTI MEDIA 3, MULTI MEDIA 2 [con ISG] Convertitore DC-DC a bassa tensione (Audio)

AIRBAG

15 A

Centralina del sistema di sicurezza passiva supplementare (SRS)

LUCE ABITACOLO

10 A

Luce console ambiente, Luce abitacolo centrale, Luce abitacolo, Interruttore luce specchietto di cortesia lato sinistro/lato destro, Luce bagagliaio lato sinistro/lato destro, Luce scatola candelette, Luce atmosfera porta/conducente/passeggero, Luce porta conducente/passeggero, Luce pavimento conducente/passeggero

LUCE STOP

10 A

IBU, Interruttori luci stop

QUADRO STRUMENTI

10 A

Quadro strumenti, Display a sovrimpressione

E-SHIFTER 2

10 A

Leva cambio automatico elettronico (IG1)

IBU 4

10 A

IBU (IG1)

MULTIMEDIA 3

10 A

[Con ISG] Quadro Strumenti, Head-Up Display, Interruttore Condizionatore Aria, Caricatore Wireless, [Con ISG] Avviso Collisione Angolo Morto, [Senza ISG] SVM (Sistema Monitor Panoramico)

MULTIMEDIA 2

15 A

Audio

MEMORIA

10 A

Modulo controllo condizionatore aria, Interruttore condizionatore aria, Indicatore di sicurezza, Display a sovraimpressione [Senza ISG] Quadro strumenti

IBU 3

10 A

IBU (B+)

E-SHIFTER 1

10 A

Leva cambio automatico elettronico (B+)

INDICATORE AIRBAG

10 A

Quadro Strumenti, Avvisatore Cintura di Sicurezza Passeggero/Sedile Posteriore

IBU 1

15 A

IBU (B+)

MODULO PORTA CONDUCENTE

DDM

10 A

Modulo porta conducente, Specchietto esterno elettrico conducente/passeggero

E-CALL

10 A

Modulo E-Call MTS (Mozen Telematics System)

MODULO 2

10 A

IBU (IG2)

CENTRALINA 3

10 A

Interruttore leva cambio automatico, Modulo porta conducente, Interruttore luci stop

SERRATURA PORTA

20 A

Relè blocco porte, Relè sblocco porte, Relè blocco di sicurezza

RISCALDATORE SEDILE

25 A

Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore

PORTELLONE

10 A

Relè chiusura portellone, Relè coperchio carburante, Interruttore cuscinetto

IBU 2

10 A

IBU (B+ (ESCL)), Sensore pioggia

PRESA DI ALIMENTAZIONE

20 A

Presa di alimentazione anteriore

MODULO 8

10 A

Controllo Ventilatore Raffreddamento (Motore BLDC)

MODULE 7

10 A

IBU, Unità ECS, AWD (All Wheel Drive, Trazione integrale) ECM (Electronic Control Module), Modulo Cruise Control intelligente, Indicatore leva di cambio automatico, Interruttore console (anteriore/superiore), SMV (Sistema Monitor Panoramico), Interruttore Crash Pad, Sensore angolo sterzo, Modulo inclinazione sterzo e telescopico, Sistema LKA (assistenza mantenimento corsia), Modulo di montaggio motore a controllo elettronico

CHIUSURA CENTRALIZZATA

15 A

Modulo sterzo inclinabile e telescopico

MODULO 9

10 A

Unità di controllo lombare aria conducente

MODULO 1

10 A

Presa Diagnostica, Interruttore Consolle (Superiore), Luce Atmosfera Porta/Conducente/Passeggero

MODULE 5

10 A

Modulo di controllo condizionatore aria, Interruttore condizionatore aria, Audio, Fari lato sinistro/lato destro, Convertitore CC-CC a bassa tensione (Audio/AMP (Amplificatore)), Specchietto al cromo elettronico, AMP (Amplificatore), Modulo E-Call MTS (Mozen Telematics System), Modulo di controllo sistema di memoria integrata conducente, Modulo di controllo sedile ventilazione aria anteriore, Modulo di controllo riscaldatore sedile anteriore/posteriore, Caricatore wireless

TETTO APRIBILE

20 A

Motorino tettuccio apribile (Vetro)

ALZACRISTALLI ELETTRICO PASSEGGERO

25 A

Modulo alzacristallo elettrico passeggero, Modulo alzacristallo elettrico posteriore lato destro

CARICATORE

CARICATORE

10 A

Caricatore USB anteriore/posteriore

LAVACRISTALLO

15 A

Interruttore multifunzione

MDPS

10 A

Unità MDPS (Motor Driven Power Steering) (R-MDPS (Motor Driven Power Steering))

SEDILE ELETTRICO CONDUCENTE

30 A

Modulo di controllo sistema di memoria integrata conducente, Interruttore manuale conducente

SEDILE ELETTRICO PASSEGGERO

30 A

Interruttore regolazione manuale sedile passeggero

ALZACRISTALLI ELETTRICO CONDUCENTE

25 A

Modulo alzacristallo elettrico conducente, Modulo alzacristallo elettrico posteriore lato sinistro

MODULO 6

10 A

IBU, Monitoraggio perimetrale, Audio, AMP (Amplificatore), Modulo E-Call MTS (Mozen Telematics System), Convertitore CC-CC a bassa tensione [Audio/AMP (Amplificatore)], Leva cambio automatico elettronico [SBW (Shift By Wire)], Scatola di giunzione vano motore (Relè presa di alimentazione)

C/A

C/A

10 A

Centralina condizionatore d’aria, Interruttore condizionatore d'aria, Scatola di giunzione vano motore (Relè ventilatore)

MODULE 4

10 A

Fari lato sinistro/lato destro, Unità di controllo AFS, Modulo dispositivo di livellamento fari automatico

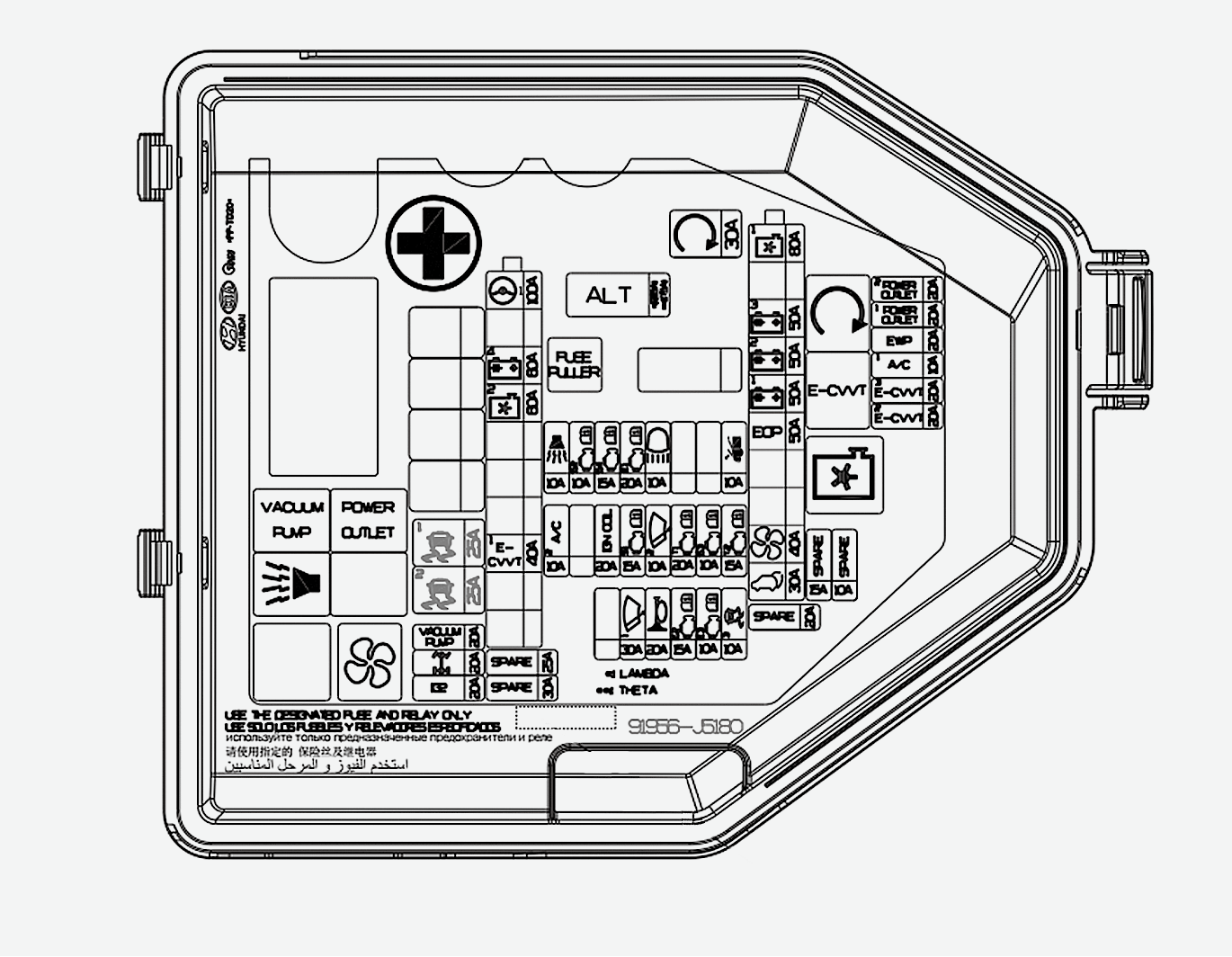

Scatola fusibili vano motore

Scatola fusibili vano motore

Nome fusibile

Simbolo

Amperaggio fusibile

Circuito protetto

ALTERNATORE

175A

225A

Alternatore, Fusibile - CANDELETTE, Multi-fusibile - C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / VENTILATORE / PORTELLONE

START

30 A

Relè avviamento

VENTILATORE RAFFREDDAMENTO 1

80 A

Controller raffreddamento [Motore BLDC (Brushless Direct Current, corrente continua senza spazzole)]

B+3

50 A

Scatola di giunzione quadro strumenti (Fusibile - LAMPADA ARRESTO, Interruttore dispositivo di soppressione corrente di dispersione – LUCE ABITACOLO / MULTI MEDIA3 /MULTI MEDIA2 / MEMORIA1 / IBU3 / MODULO PORTA CONDUCENTE / E-CALL)

B+2

50 A

Scatola di giunzione quadro strumenti (Fusibile- BLOCCO PORTA / MANOPOLA ACCENSIONE / TETTO APRIBILE / SEDILE CONDUCENTE / SEDILE PASSEGGERO)

B+1

50 A

Scatola di giunzione quadro strumenti (Fusibile - RISCALDATORE SEDILE / PORTELLONE / MODULO9 / FINESTRINO PASSEGGERO / FINESTRINO CONDUCENTE)

EOP

50 A

[Con ISG] Pompa Olio Elettrica

ESC 1

25 A

Modulo di controllo ESC (Electronic Stability Control, Controllo elettronico di stabilità)

ESC 2

25 A

Modulo di controllo ESC (Electronic Stability Control, Controllo elettronico di stabilità)

BLOWER

40 A

Relè ventilatore

PORTELLONE

30 A

Modulo portellone elettrico

MDPS

100 A

Servosterzo motorizzato (MDPS)

B+4

60 A

Relè controllo motore, Fusibile - CLACSON / TERGICRISTALLI1 / ABBAGLIANTI / ALLARME/B)

C/FAN 2

60 A

Relè ventola di raffreddamento [Motore corrente continua (CC)]

E-CVVT 1

40 A

[(Benzina) 2,0 FR T-GDI] E-CVVT Relè

POMPA DEL VUOTO

20 A

Relè pompa del vuoto

AWD:

20 A

AWD (trazione integrale) ECM (modulo di controllo elettronico)

COMMUTATORE D'ACCENSIONE 2

20 A

Relè IG2

PRESA DI ALIMENTAZIONE 2

20 A

Presa di alimentazione posteriore

PRESA DI ALIMENTAZIONE 1

20 A

Presa di alimentazione anteriore

A/C 1

10 A

Centralina condizionatore d'aria

E-CVVT 3

20 A

[(Benzina) 2,0 FR T-GDI]

Centralina motore (ECM)

E-CVVT 2

20 A

[(Benzina) 2,0 FR T-GDI]

Centralina motore (ECM)

ESC 3

10 A

Modulo di controllo ESC (Electronic Stability Control), connettore di prova multifunzione

ECU 3

10 A

Centralina motore (ECM)

ECU 2

15 A

Centralina motore (ECM)

AVVISATORE ACUSTICO (CLACSON)

20 A

Relè avvisatore acustico

Tericristallo 1

30 A

Relé alimentazione tergicristallo

TCU 2

15 A

TCM (Centralina del Cambio), [Con ISG] Pompa Olio Motore

O2

SENSORE

15 A

[(Benzina) 2,0 FR T-GDI, (Benzina) 3,3 T-GDI] Sensore di Ossigeno (SUPERIORE/INFERIORE)

TCU 1

20 A

Centralina del cambio (TCM)

Tergicristallo 2

10 A

Relé alimentazione tergicristallo

SENSORE 1

15 A

Relè pompa del carburante

IGN COIL

20 A

[(Benzina) 2,0 FR T-GDI] Bobina d'accensione #1/#2/#3/#4[(Benzina) 3,3 T-GDI] Bobina d'accensione #1/#2/#3/#4/#5/#6

COFANO ATTIVO

10 A

Centralina sollevamento cofano attivo

ABBAGLIANTI FARI

10 A

Relè fari abbaglianti

ECU 1

20 A

Centralina motore (ECM)

SENSORE 3

10 A

[(Benzina) 2,0 FR T-GDI, (Benzina) 3,3 T-GDI] RELÈ POMPA DEL VUOTO, INTERRUTTORE PER VUOTO

SENSORE 2

10 A

[(Benzina) 2,0 FR T-GDI, (Benzina) 3,3 T-GDI] Relè Ventilatore Raffreddamento, Valvola di Controllo dell'olio, Elettrovalvola Controllo Spurgo Canister, RCV (Controllo Valvola di Ricircolo), Termostato Elettrico

[(Benzona) 3,3 T-GDI] Elettrovalvola Pressione Olio, VALVOLA DI SCARICO ATTIVA VARIABILE

ALLARME ANTIFURTO

10 A

Relè avvisatore acustico allarme antifurto

EWP

EWP

20 A

Pompa dell'acqua elettrica

A/C 2

10 A

Compressore senza Frizione
Relè

Nome relè

Simbolo

Tipo

Relè pompa del vuoto

MICRO ISO HC

Relè avvisatore acustico allarme antifurto

MICRO ISO

Relè presa di alimentazione

MICRO ISO HC

Relè ventilatore

MICRO ISO HC

Relè avviamento

MICRO ISO HC

Relè E-CVVT (G4KL)

MICRO ISO

Relè ventilatore raffreddamento

3725 MINI

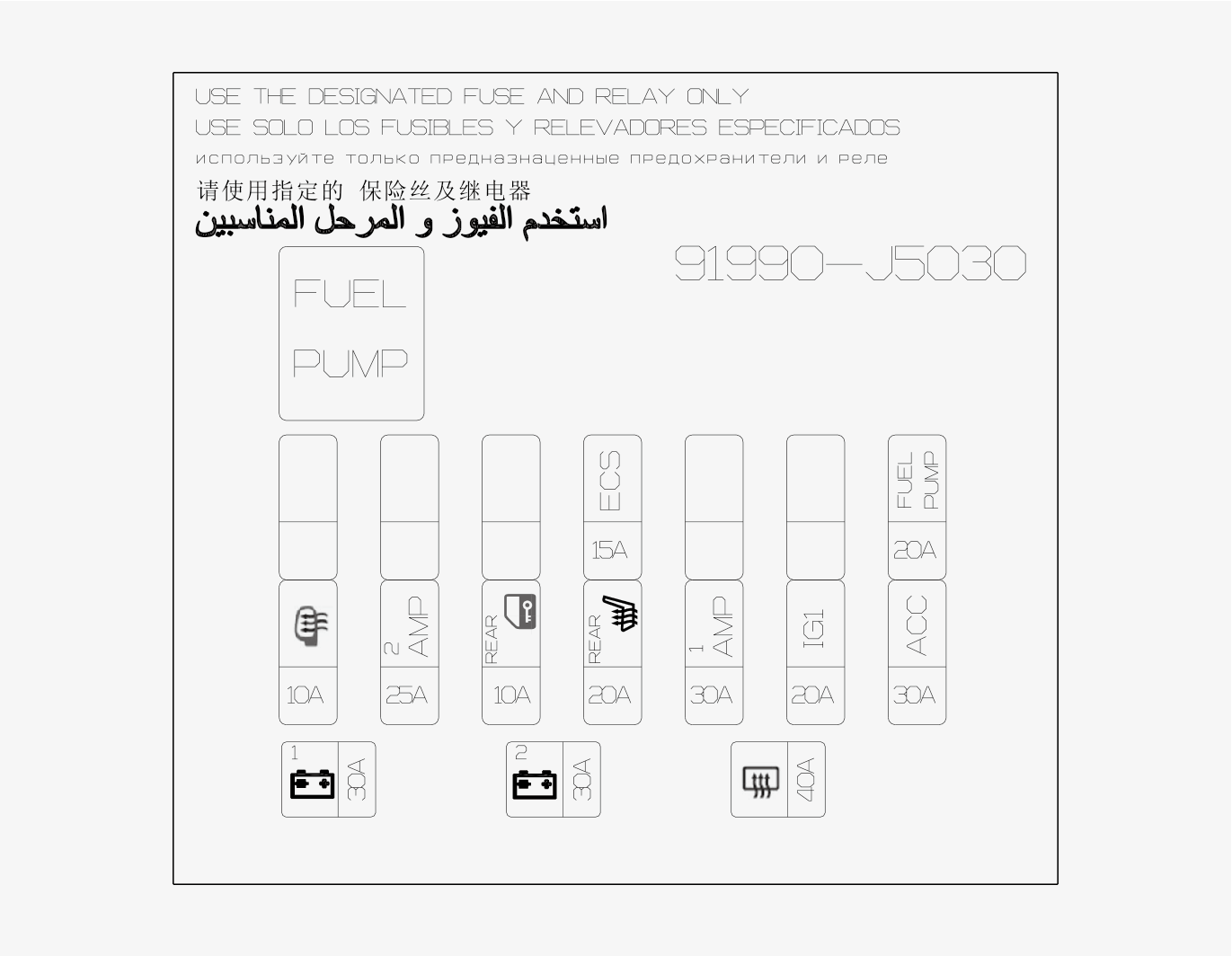

Pannello scatola fusibili posteriore

Pannello scatola fusibili posteriore

Nome fusibile

Simbolo

Amperaggio fusibile

Circuito protetto

ECS

15 A

Unità Sospensioni a controllo elettronico (ECS, Electronic Control Suspension)

SEDILE POSTERIORE/RISCALDATORE

20 A

Centralina riscaldatore sedile posteriore

SPECCHIETTO RETROVISORE

10 A

Interruttore condizionatore d'aria, Specchietto esterno elettrico conducente/passeggero

POMPA COMBUSTIBILE

20 A

Relè pompa del carburante

CONDIZIONE DI BLOCCO

10 A

Lato maniglia sinistra attuatore blocco porta posteriore/lato maniglia destra (RHD)

RISCALDATO POSTERIORMENTE

40 A

Relè riscaldato posteriormente

AMP 2

25 A

AMP (Amplificatore) (MOBIS/PREMIUM)

AMP 1

30 A

[Senza ISG] Fusibile - AMP2 [Con ISG] Convertitore CC-CC bassa tensione (AMP (Amplificatore))

COMMUTATORE D'ACCENSIONE 1

15 A

Relè IG1

ACC

ACC

30 A

Relè ACC

B+1

30 A

Scatola di giunzione cruscotto (Fusibile - IBU1 / IBU2)

B+2

30 A

Scatola di giunzione cruscotto (Fusibile - E-SHIFTER / MODULO1)

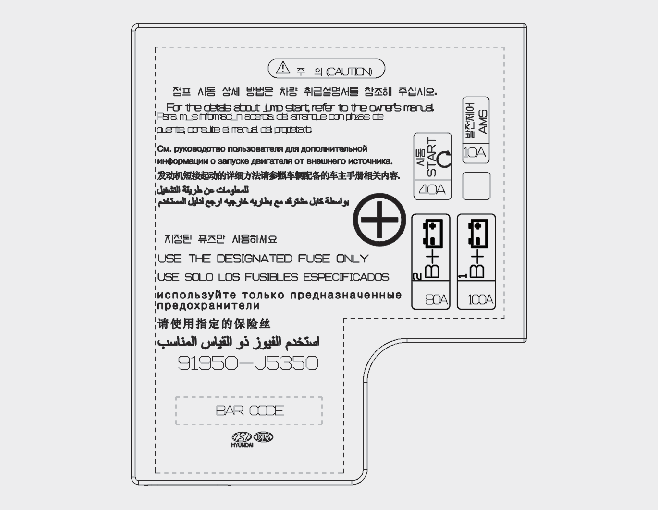

Pannello fusibile della batteria

Pannello fusibile della batteria

Nome fusibile

Simbolo

Amperaggio fusibile

Circuito protetto

B+1

100 A

Scatola giunzione inferiore posteriore (Fusibile - POMPA CARBURANTE / RISCALDAMENTO POSTERIORE/ AMP1)

B+2

80 A

Scatola giunzione inferiore posteriore (Relè DCU, Fusibile - ECS1 / RISCALDAMENTO POSTERIORE / IG1)

START

40 A

Scatola giunzione vano motore (Relè presa di corrente), Fusibile -START (Avvio) / ECU2 / TCU1)

AMS

10 A

Sensore batteria
