Componenti e funzioni SRS

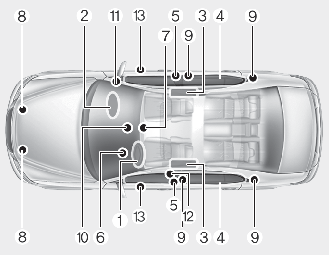

Il sistema SRS comprende i seguenti componenti:

  1. Modulo airbag frontale del conducente

  2. Modulo airbag frontale del passeggero

  3. Moduli airbag laterali

  4. Moduli airbag a tendina

  5. Gruppi arrotolatori con pretensionatori

  6. Spia luminosa airbag

  7. Centralina SRS (SRSCM)/Sensore di ribaltamento*

  8. Sensori d'urto frontali

  9. Sensori di impatto laterale

  10. Indicatore ON/OFF airbag anteriore passeggero (solo per sedile del passeggero)*

  11. Interruttore di attivazione/disattivazione airbag frontale del passeggero*

  12. Pretensionatore ancoraggio anteriore lato conducente*

  13. Sensori di pressione laterali

* : se in dotazione

La SRSCM effettua un monitoraggio continuo dei componenti SRS mentre il pulsante ENGINE START/STOP (avviamento/arresto motore) è ON, per determinare se un eventuale impatto è sufficientemente violento da richiedere il dispiegamento dell'airbag o l'intervento del pretensionatore cintura di sicurezza.

La spia luminosa airbag SRS sul cruscotto si illumina per circa 6 secondi una volta che il pulsante ENGINE START/STOP (avviamento/arresto motore) viene portato in posizione ON, dopodiché deve spegnersi.

AVVERTENZA

Se si verifica una delle condizioni elencate di seguito, significa che il sistema SRS è malfunzionante. In tal caso, far ispezionare il sistema da un'officina professionale. Kia consiglia di rivolgersi a un concessionario/centro di assistenza partner autorizzato Kia.

  • L'indicatore non si accende brevemente quando si porta il pulsante ENGINE START/STOP (avviamento/arresto motore) su ON.

  • La segnalazione luminosa resta accesa dopo che sono trascorsi circa 6 secondi dalla sua illuminazione.

  • La segnalazione luminosa si accende mentre il veicolo è in marcia.

  • La luce lampeggia quando il pulsante ENGINE START/STOP (avviamento/arresto motore) è in posizione ON.

I moduli airbag frontali sono situati sia nel centro del volante che nel pannello lato passeggero anteriore, al di sopra del cassetto plancia e/o nel pannello inferiore lato guida. Quando la SRSCM rileva un impatto frontale sufficientemente violento, farà automaticamente dispiegare gli airbag frontali.

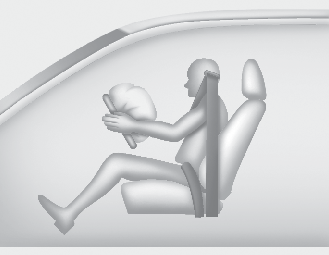

Airbag frontale del conducente (1)

Nel momento in cui si gonfiano, le giunture a strappo praticate direttamente nei rivestimenti dei moduli si separano per effetto della pressione prodotta dall'espansione degli airbag. L'ulteriore apertura dei rivestimenti consente quindi il completo gonfiamento degli airbag.

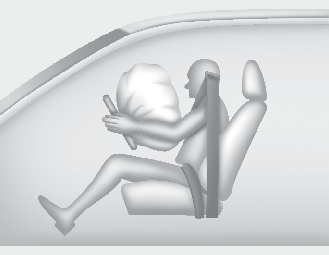

Airbag frontale del conducente (2)

Il completo intervento dell'airbag, unitamente all'azione della cintura di sicurezza attutiscono l'impatto del conducente o del passeggero contro l'interno del veicolo, riducendo così il rischio di lesioni alla testa o al torace.

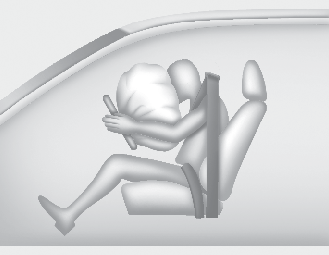

Airbag frontale del conducente (3)

Dopo essersi gonfiato completamente, l'airbag inizia immediatamente a sgonfiarsi, consentendo così al conducente di conservare la visibilità e la capacità di sterzare o azionare altri comandi.

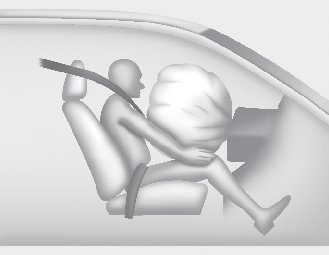

Airbag frontale del passeggero
AVVERTENZA

  • Non installare o mettere alcun accessorio (portabevande, porta CD, adesivi, ecc.) sul pannello lato passeggero, al disopra del cassetto plancia, in un veicolo con airbag del passeggero. Se l'airbag del passeggero si gonfia, alcuni oggetti potrebbero trasformarsi in pericolosi proiettili e causare gravi lesioni.

  • Quando si sistema una boccetta di deodorante liquido nell'abitacolo, non posizionarla vicino al quadro strumenti né sulla superficie del cruscotto.

    Se l'airbag del passeggero si gonfia, potrebbe trasformarsi in un pericoloso proiettile e causare gravi lesioni.

AVVERTENZA

  • Se un airbag si gonfia, è possibile che si avverta un sibilo seguito dallo sprigionamento di polvere sottile all'interno dell'abitacolo. Queste sono situazioni normali e assolutamente non pericolose in quanto la suddetta polvere fine altro non è che la sostanza con cui vengono rivestiti gli airbag. La polvere che si sprigiona durante il gonfiaggio dell'airbag può causare irritazioni alla pelle o agli occhi o provocare attacchi d'asma in alcuni soggetti. Lavare sempre per bene ogni parte del corpo esposta con acqua fredda e sapone neutro dopo che si è rimasti coinvolti in un incidente che ha provocato l'intervento degli airbag.

  • Il sistema SRS funziona solo se il pulsante ENGINE START/STOP (avviamento/arresto motore) è in posizione ON. Se la spia luminosa airbag SRS non s'illumina o resta continuamente accesa dopo essersi illuminata per circa 6 secondi quando il pulsante ENGINE START/STOP (avviamento/arresto motore) viene portato in posizione ON o dopo che il veicolo si è avviato, oppure si accende a veicolo in marcia, il sistema SRS non funziona correttamente. In tal caso, far ispezionare il sistema da un'officina professionale. Kia consiglia di rivolgersi a un concessionario/centro di assistenza partner autorizzato Kia.

  • Prima di sostituire un fusibile o scollegare il terminale della batteria, spostare il pulsante ENGINE START/STOP (avviamento/arresto motore) sulla posizione OFF. Non rimuovere o sostituire mai il fusibile dell'airbag quando il pulsante ENGINE START/STOP (avviamento/arresto motore) è sulla posizione ON. L'inosservanza di questa attenzione causerà l'illuminazione della spia luminosa airbag SRS.
