Module de commande de climatiseur, groupe d'instruments

Commutateur de verrouillage de clé, connecteur de vérification polyvalent, connecteur de liaison de données, boîte de relais ICM (module de circuit intégré) (relais de rabattement / déploiement des rétroviseurs extérieurs), commutateur des feux de détresse, poignée extérieure de clé intelligente côté conducteur / passager, Module de commande de lampe d’ambiance, lampe d’ambiance.

Relais de hayon

Relais de la poignée de la vitre électrique droite

Relais de la poignée de la vitre électrique gauche, module de sécurité de la vitre électrique du conducteur.

Commutateur électrique du conducteur

Caméra de vue avant, IBU (unité de contrôle de la carrosserie intégrée), radar avant, lampe d’ambiance.

Module de commande du siège chauffant arrière

Rétroviseur extérieur à commande électrique côté conducteur / passager, module de commande du climatiseur, ECM (Module de commande du moteur) / PCM (module de commande du groupe motopropulseur)

Module de commande de chauffage de siège avant, module de commande de ventilation de siège avant

AMP (Amplificateur)

Unité principale audio, audio / vidéo et navigation

Unité principale audio/vidéo et navigation, Audio, Module de commande du climatiseur, Module de commande du chauffage des sièges arrière, Module de commande du chauffage des sièges avant, Module de commande de la ventilation des sièges avant, Connecteur de contrôle polyvalent

Relais de verrouillage / déverrouillage de porte

IBU (Unité de commande de carrosserie intégrée)

IBU (Unité de commande de carrosserie intégrée), Interrupteur de feu stop

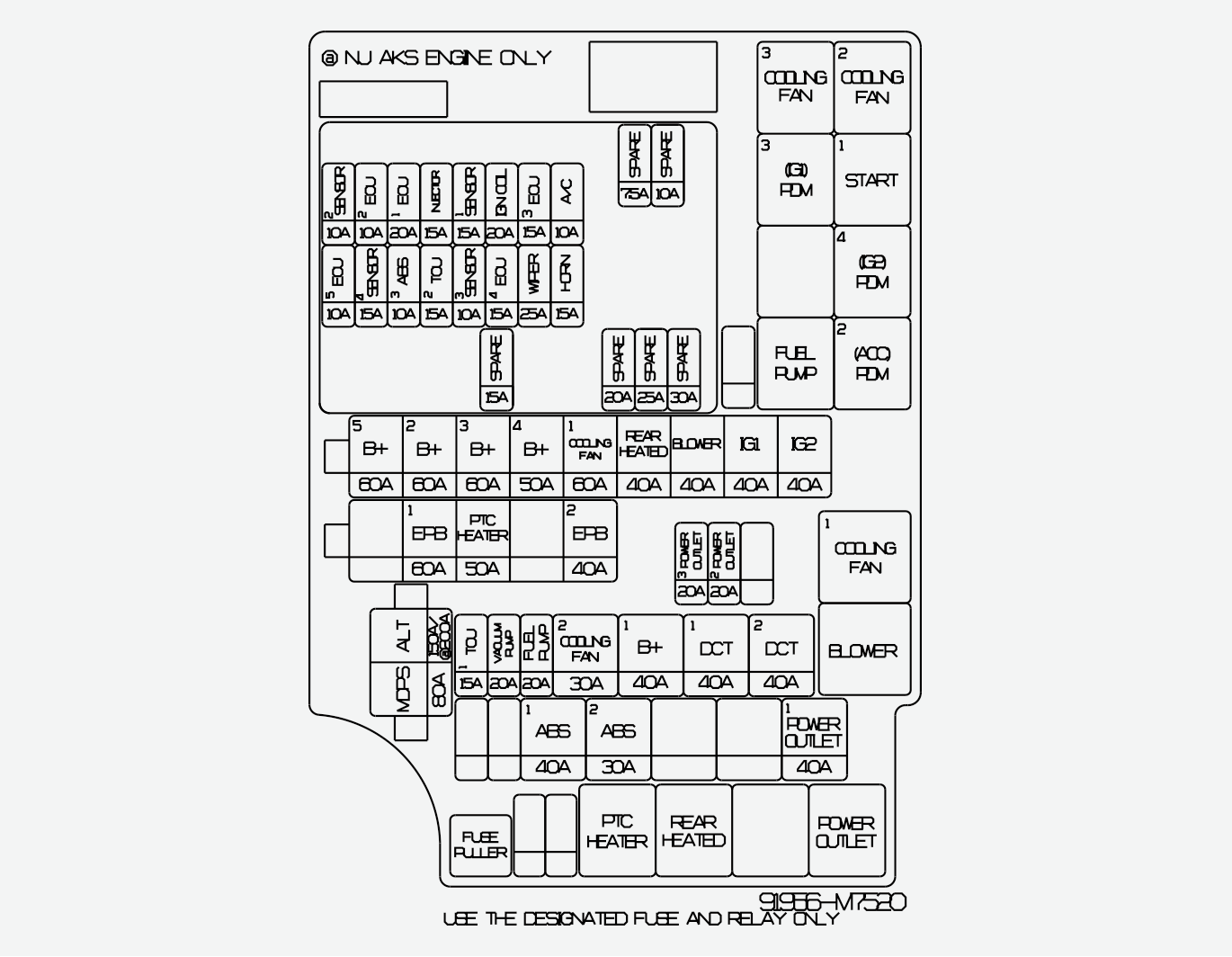

Bloc de jonction du compartiment moteur (Fusible ABS, ECU, TCU, SENEOR)

Bloc de jonction du compartiment moteur (relais d’essuie-glace avant (bas)), moteur d’essuie-glace avant, ECM (module de commande du moteur) / PCM (module de commande du groupe motopropulseur), IBU (unité de commande intégrée de la carrosserie).

Bloc de jonction du compartiment moteur (relais de chauffage PTC), module de commande du climatiseur

Module de commande de SRS (Système de retenue supplémentaire)

Commutateur multifonction

MDPS (direction assistée entrainée par moteur)

Module de commande de chauffage des sièges arrière, Module de commande de chauffage des sièges avant, Module de commande de ventilation des sièges avant, Unité ESG

Moteur de toit ouvrant

Combiné d’instruments

Commutateur de mode sport, commutateur de feux stop

ICM (module de circuit intégré) Boîte de relais (relais d’alarme antivol), Commutateur de gamme de boîte-pont, Bloc de jonction du compartiment moteur (PDM 3 (IG1)), IBU (unité de commande intégrée de la carrosserie), ECM (module de commande du moteur), PCM (module de commande du groupe motopropulseur).

IBU (Unité de commande de carrosserie intégrée)

Groupe d'instruments, Module de commande de climatiseur

IBU (Unité de commande de carrosserie intégrée)

Unité principale audio, audio / vidéo et navigation, IBU (Unité de contrôle de la carrosserie intégrée), chargeur USB arrière, chargeur sans fil, commutateur de rétroviseurs extérieurs électriques, bloc de jonction du compartiment moteur (prise de courant), AMP

Module de commande de SRS (Système de retenue supplémentaire)

Bloc de jonction du compartiment moteur (relais de la soufflante), module de commande du climatiseur, résistance de la soufflante, moteur de la soufflante.

Fusible : ALARME ANTI-VOL, ABS1, ABS2, PRISE DE COURANT1, Alternateur

MDPS (direction assistée entrainée par moteur)

Fusible : ECU3, A/CON, ECU4, WIPER, HORN, Relais de commande du moteur

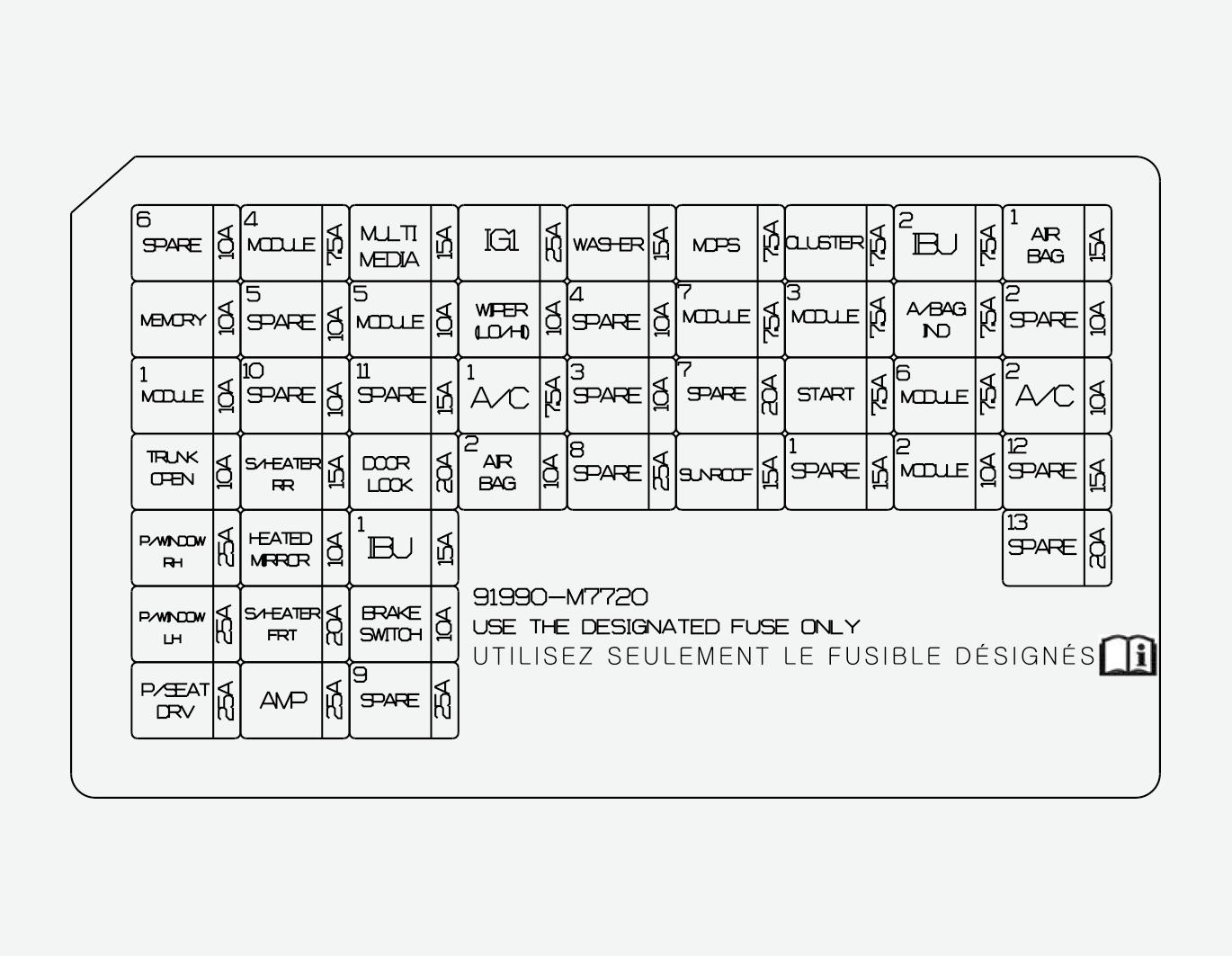

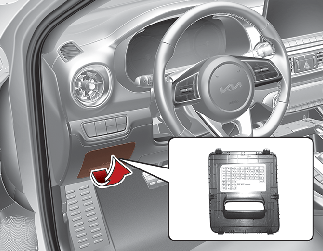

Bloc de jonction de tableau de bord

Bloc de jonction de tableau de bord

Bloc de jonction du tableau de bord (Fusible : HAYON, VITRE ÉLECTRIQUE DROITE, VITRE ÉLECTRIQUE GAUCHE, SIÈGE ÉLECTRIQUE COTÉ CONDUCTEUR, SIÈGE CHAUFFANT AVANT, AMP, TOIT OUVRANT 1)

RELAIS DE VENTILATEUR DE REFROIDISSEMENT 1

Relais CHAUFFAGE ARRIÈRE

Relais de SOUFFLERIE

Contacteur d’allumage, Relais PDM 3 (IG1), Relais PDM 2 (ACC)

Contacteur d’allumage, Relais de démarrage, Relais PDM 4 (IG2)

Pompe à vide

EPB (frein de stationnement électronique)

Relais de CHAUFFAGE PTC

EPB (frein de stationnement électronique)

Prise de courant avant

Prise de courant avant

TCM (Module de commande de boîte de vitesses)

Relais de POMPE À CARBURANT

Relais du VENTILATEUR DE REFROIDISSEMENT 3, Relais du VENTILATEUR DE REFROIDISSEMENT 2

Bloc de jonction du tableau de bord (RELAIS D’ENCLENCHEMENT DE CHARGE À LONG TERME, Fusible : MODULE1, SIÈGE CHAUFFANT ARRIÈRE, VERROUILLAGE DE PORTES, IBU1, COMMUTATEUR DE FREINS, COUSSIN GONFLABLE2)

TCM (Module de commande de boîte de vitesses)

TCM (Module de commande de boîte de vitesses)

ABS (Système de freinage antiblocage ), Module de contrôle ESC (Contrôle de stabilité électronique)

ABS (Système de freinage antiblocage ), Module de contrôle ESC (Contrôle de stabilité électronique)

Relais de PRISE DE COURANT

[(Essence) 2.0 MPI] Électrovanne de commande de purge, Électrovanne d’admission variable, Relais du VENTILATEUR DE REFROIDISSEMENT 3, Relais du VENTILATEUR DE REFROIDISSEMENT 2, Vanne de commande d'huile #1/#2, Relais A/CON, VCC, Capteur de débit d’air, OCV #3.

[(Essence) 1.6 T-GDi] vanne de commande d’huile #1/#2, CCV, Relais du ventilateur de refroidissement 1, PCSV, RCV

[(Essence) 1.6 T-GDi] ECM (Module de commande du moteur

[(Essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

[(Essence) 1.6 T-GDi] ECM (Module de commande du moteur

[(Essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

[(Essence) 2.0 MPI] INJECTEUR #1~#4

[(Essence) 1.6 T-GDI] Capteur d'oxygène (Haut / Bas)

[(Essence) 2.0L MPI] Capteur d'oxygène (Haut / Bas)

[(Essence) 1.6 T-GDI, (Essence) 2.0 MPI] Bobine d’allumage #1~#4

[(Essence) 1.6 T-GDi] ECM (Module de commande du moteur)

[(Moteur à essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

Relais de climatisation

[(Essence) 1.6 T-GDi] ECM (Module de commande du moteur)

[(Essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

[(Essence) 1.6 T-GDi] Pompe à vide électrique

ABS (Système de freinage antiblocage ) / Module de contrôle ESC (Contrôle de stabilité électronique), EPB (Frein de stationnement électronique)

[(Essence) 2.0 MPI] Commutateur de gamme de boîte-pont

[(Essence) 1.6 T-GDI] Commutateur de gamme de boîte-pont, TCM (Module de commande de boîte de vitesses)

Relais de POMPE À CARBURANT

[(Essence) 1.6 T-GDi] ECM (Module de commande du moteur)

[(Essence) 2.0 MPI] PCM (Module de commande du groupe motopropulseur)

Relais d'essuie-glace

Relais de klaxon
