Opis skrzynki bezpieczników/przekaźników
Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.
Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

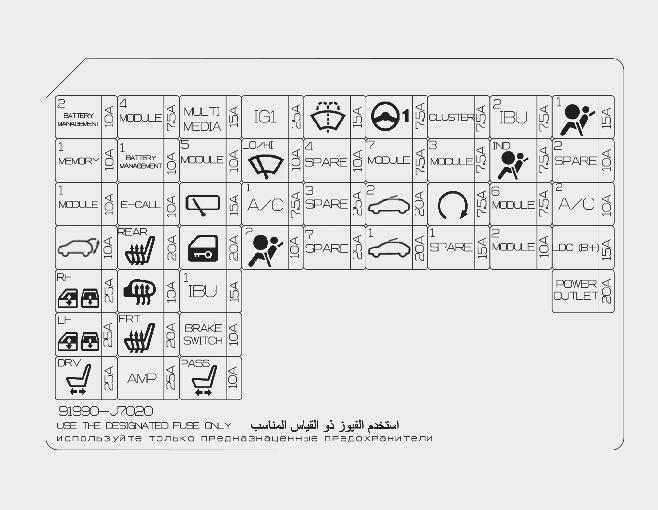

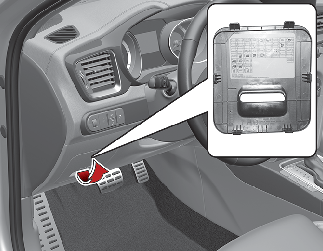

Panel bezpiecznikowy od strony kierowcy
|
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
ZARZĄDZANIE AKUMULATOREM 2 |
 |
10 A |
System zarządzania akumulatorem (BMS) |
|
PAMIĘĆ 1 |
 |
10 A |
Moduł IMS (zintegrowanej pamięci ustawień) kierowcy, moduł sterowania klimatyzacją, moduł sterowanej elektrycznie klapy tylnej |
|
MODUŁ 1 |
 |
10 A |
Aktywna klapa powietrza, złącze Data Link, zestaw przyrządów, przełącznik świateł awaryjnych, skrzynka przekaźników ICM (modułu układów scalonych) (przekaźnik składania/rozkładania lusterek zewnętrznych), czujnik świateł automatycznych i oświetlenia, przełącznik w konsoli, klamka zewnętrzna drzwi po stronie kierowcy/pasażera otwieranych inteligentnym kluczykiem |
|
KLAPY TYLNEJ |
 |
10 A |
Przekaźnik klapy tylnej |
|
ELEKTR. SZYBA Z PRAW. STRONY |
 |
25 A |
Przekaźnik elektrycznego sterowania szyb z prawej strony, moduł elektrycznego sterowania szyby bezpieczeństwa po stronie kierowcy/pasażera, moduł elektrycznego sterowania szyby bezpieczeństwa z tyłu po prawej stronie |
|
ELEKTR. SZYBA Z LEW. STRONY |
 |
25 A |
Przekaźnik elektrycznego sterowania szyb z lewej strony, moduł elektrycznego sterowania szyby bezpieczeństwa po stronie kierowcy/pasażera, moduł elektrycznego sterowania szyby bezpieczeństwa z tyłu po lewej stronie |
|
ELEKTRYCZNIE REGULOWANY FOTEL KIEROWCY |
 |
25 A |
Moduł IMS (zintegrowanej pamięci ustawień) kierowcy, ręczny przełącznik fotela kierowcy |
|
MODUŁ 4 |
 |
7,5 A |
Moduł asystenta unikania kolizji z przodu, moduł asystenta pasa ruchu, tylny narożny czujnik radarowy LH/RH, moduł sterujący systemu wspomagania parkowania, przełącznik crashpada, IBU (zintegrowana jednostka sterowania nadwoziem), przełącznik elektrycznego hamulca postojowego, moduł sterowania wtryskiwaną dawką, aktywna klapa powietrza |
|
E-CALL |
 |
10 A |
MTS (System Telematyczny Mozen), moduł E-Call |
|
PODGRZEWACZ FOTELA TYŁU |
 |
20 A |
Moduł regulacji podgrzewacza tylnego siedzenia |
|
PODGRZEWANIE LUSTERKA |
 |
10 A |
Sterowane elektrycznie lusterko zewnętrzne po stronie kierowcy/pasażera, moduł sterujący klimatyzacji, ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
PODGRZEWACZ FOTELA PRZEDNICH |
 |
20 A |
Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń |
|
AMP |
 |
25 A |
Przetwornik DC/DC (prąd stały) obniżający napięcie (AMP (wzmacniacz)), AMP (wzmacniacz) |
|
MULTIMEDIA |
 |
15 A |
Przetwornik DC/DC (prąd stały) obniżający napięcie (Audio/AMP (wzmacniacz)), główny moduł audio, audio/wideo i nawigacji |
|
MODUŁ 5 |
|
10 A |
Moduł regulacji podgrzewacza tylnego siedzenia, moduł E-Call MTS (systemu telematycznego Mozen), lusterko elektrochromatyczne, główny moduł audio, audio/wideo i nawigacji, podświetlenie dźwigni zmiany biegów automatycznej skrzyni biegów, moduł sterowania klimatyzacją, przetwornik DC/DC (prąd stały) obniżający napięcie (Audio/AMP (wzmacniacz)), moduł regulacji podgrzewacza przednich siedzeń, moduł regulacji przedniego fotela z wentylacją, moduł IMS (zintegrowanej pamięci ustawień) kierowcy, reflektor lewy/prawy |
|
WYCIERACZKA TYLNA |
 |
15 A |
Silnik wycieraczki tylnej, skrzynka przekaźników ICM (modułu układów scalonych) (przekaźnik wycieraczki tylnej) |
|
ZAMEK DRZWI |
 |
20 A |
Przekaźnik blokowania/odblokowania drzwi |
|
IBU 1 |
 |
15 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
PRZEŁĄCZNIK HAMULCA |
 |
10 A |
IBU (zintegrowana jednostka sterowania nadwoziem), przełącznik świateł stop |
|
ELEKTRYCZNIE REGULOWANY FOTEL PASAŻERA |
 |
10 A |
Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń |
|
IG 1 |
 |
25 A |
Blok zaciskowy w komorze silnika (bezpiecznik – ECU5, SENSOR4, ABS3, TCU2) |
|
WYCIERACZKA |
 |
10 A |
Blok zaciskowy w komorze silnika (przekaźnik wycieraczek przednich (dolny)), silnik wycieraczek przednich, IBU (zintegrowana jednostka sterowania nadwoziem), ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
AIR CONDITIONER 1 |
 |
7,5 A |
Blok zaciskowy w komorze silnika (przekaźnik WENTYLATORA nr 3, przekaźnik NAGRZEWNICY PTC nr 1, przekaźnik DMUCHAWY, przekaźnik NAGRZEWNICY PTC nr 2, przekaźnik NAGRZEWNICY PTC nr 3), moduł sterujący klimatyzacji |
|
AIR BAG 2 |
 |
10 A |
Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS) |
|
SPRYSKIWACZ |
 |
15 A |
Przełącznik wielofunkcyjny |
|
MDPS*1 |
 |
7,5 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
MODUŁ 7 |
 |
7,5 A |
Moduł regulacji podgrzewacza tylnego siedzenia, moduł regulacji podgrzewacza przedniego siedzenia, moduł regulacji przedniego fotela z wentylacją, nagrzewnica dyszy, blok zaciskowy w komorze silnika (przekaźnik ŚWIATEŁ DROGOWYCH, przekaźnik DCU (jednostki sterowania wtryskiwaną dawką)), silnik elektryczny wentylatora |
|
OKNO DACHOWE 2 |
 |
20 A |
Silnik elektryczny szyberdachu panoramicznego |
|
OKNO DACHOWE 1 |
 |
20 A |
Silnik elektryczny szyberdachu panoramicznego |
|
ZESTAW WSKAZNIKOW |
ZESTAW WSKAZNIKOW |
7,5 A |
Zestaw wskaźników |
|
MODUŁ 3 |
 |
7,5 A |
Przełącznik trybu jazdy sportowej, przełącznik świateł stop |
|
START |
 |
7,5 A |
Skrzynka przekaźników ICM (modułu układów scalonych) (przekaźnik alarmu antywłamaniowego), przełącznik zakresów skrzyni biegów, blok zaciskowy w komorze silnika (przekaźnik PDM 3 (IG1)), IBU (zintegrowana jednostka sterowania nadwoziem), ECM (moduł sterowania silnikiem), PCM (moduł sterowania układem napędowym) |
|
IBU 2 |
 |
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
AIR BAG INDICATOR |
 |
7,5 A |
Zestaw wskaźników, Przełącznik świateł awaryjnych |
|
MODUŁ 6 |
 |
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
MODUŁ 2 |
 |
10 A |
Główny moduł audio, audio/wideo i nawigacji, przetwornik DC/DC (prąd stały) obniżający napięcie (Audio/AMP (wzmacniacz)), IBU (zintegrowana jednostka sterowania nadwoziem), moduł E-Call MTS (systemu telematycznego Mozen), ładowarka bezprzewodowa, blok złączek komory silnika (przekaźnik GNIAZDKA ZASILANIA), AMP (wzmacniacz), przełącznik sterowanych elektrycznie lusterek zewnętrznych |
|
AIR BAG 1 |
 |
15 A |
Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS) |
|
AIR CONDITIONER 2 |
 |
10 A |
Blok złączek komory silnika (przekaźnik DMUCHAWY), moduł sterujący klimatyzacji, rezystor dmuchawy, silnik elektryczny dmuchawy, ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
LDC (B+) |
 |
15 A |
Główny moduł audio, audio/wideo i nawigacji, zestaw przyrządów, moduł sterujący klimatyzacji, przetwornik DC/DC (prąd stały) obniżający napięcie (Audio/AMP (wzmacniacz)) |
|
GNIAZDKO ZASILANIA |
 |
20 A |
Przednie gniazdko zasilania, gniazdko zasilania z lewej strony |
* 1: Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ co EPS.

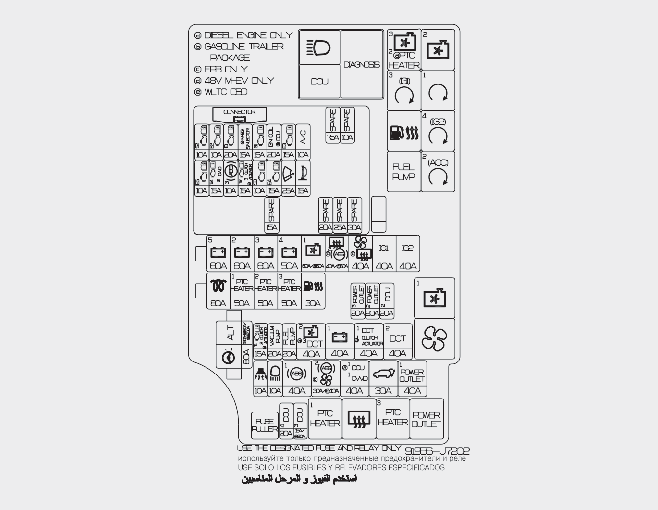

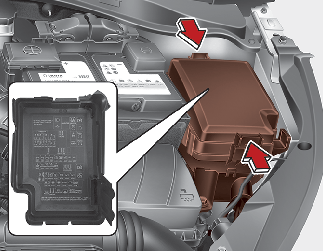

Skrzynka bezpieczników w komorze silnika

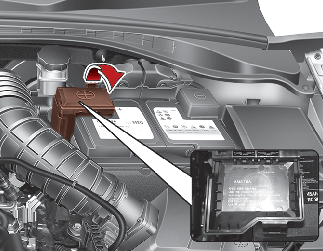

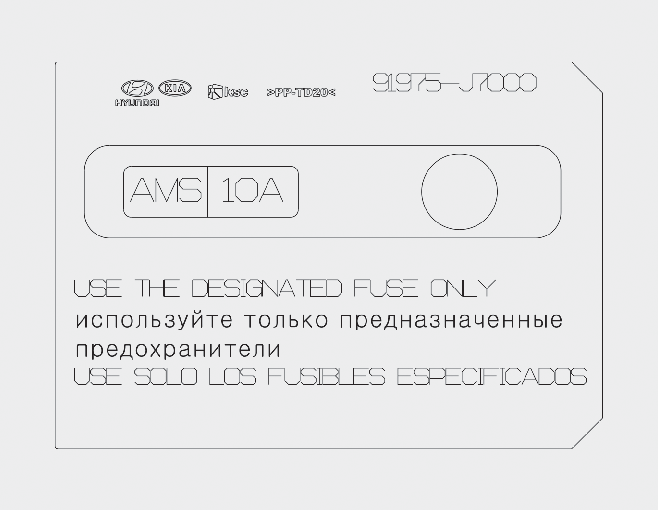

Panel bezpiecznikowy w komorze silnika (pokrywa zacisków akumulatora)
|
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
ALTERNATOR |
ALT |
150/180/200 A |
Bezpiecznik: ALARM ANTYWŁAMANIOWY, REFLEKTORY DROGOWE, ABS1, ABS2, DCU1, MODUŁ STEROWANEJ ELEKTRYCZNIE KLAPY TYLNEJ, GNIAZDKO ZASILANIA NR 1, alternator |
|
MDPS*1 |
|
80 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
AKUMULATOR 5 |
 |
60 A |
Bezpiecznik: COOLING FAN1, REAR HEATED, PTC HEATER2, PTC HEATER3, FUEL HEATER, przekaźnik sterowania silnikiem |
|
AKUMULATOR 2 |
 |
60 A |
Blok złączek deski rozdzielczej |
|
AKUMULATOR 3 |
 |
60 A |
Blok złączek deski rozdzielczej |
|
AKUMULATOR 4 |
 |
50 A |
Blok złączek deski rozdzielczej (bezpiecznik: KLAPA TYLNA, PRAWA SZYBA STEROWANA ELEKTRYCZNIE, LEWA SZYBA STEROWANA ELEKTRYCZNIE, ELEKTRYCZNIE REGULOWANY FOTEL KIEROWCY, PODGRZEWANIE PRZEDNIEGO SIEDZENIA, WZMACNIACZ, ELEKTRYCZNIE REGULOWANY FOTEL PASAŻERA, SZYBERDACH NR 2, SZYBERDACH NR 1) |
|
WENTYLATOR CHŁODZĄCY 1 |
|
60/50 A |
Przekaźnik WENTYLATORA nr 2, przekaźnik WENTYLATORA nr 1 |
|
OGRZEW. TYLN. |
 |
40 A |
Przekaźnik OGRZEWANIA TYLNEGO |
|
ABS 2 |
|
30 A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół) i systemu ESC (elektronicznego systemu kontroli stabilności) |
|
DMUCHAWA |
 |
40 A |
Przekaźnik DMUCHAWA |
|
OGRZEW. TYLN. |
|
40 A |
Przekaźnik OGRZEWANIA TYLNEGO |
|
IG1 |
 |
40 A |
Przełącznik zapłonu, przekaźnik PDM 3 (IG1), przekaźnik PDM 2 (ACC) |
|
IG2 |
 |
40 A |
Przełącznik zapłonu, przekaźnik START, przekaźnik PDM 4 (IG2) |
|
ŚWIECE |
 |
80 A |
Zespół świec żarowych |
|
NAGRZEW. PTC 1 |
 |
50 A |
Przekaźnik PTC HEATER 1 |
|
NAGRZEW. PTC 2 |
 |
50 A |
Przekaźnik NAGRZEWNICY PTC nr 2 |
|
NAGRZEW. PTC 3 |
 |
50 A |
Przekaźnik NAGRZEWNICY PTC nr 3 |
|
PODGRZEWACZ PALIWA |
 |
30 A |
Przekaźnik PODGRZEWACZA PALIWA |
|
GNIAZDKO ZASILANIA 3 |
 |
20 A |
Tylne gniazdko zasilania |
|
GNIAZDKO ZASILANIA 2 |
 |
20 A |
Przednie gniazdko zasilania, gniazdko zasilania z prawej strony |
|
DCU 2 |
 |
20 A |
Moduł sterowania wtryskiwaną dawką |
|
TCU 1 |
 |
15 A |
Moduł sterowania przekładnią (TCM) |
|
SIŁOWNIK SPRZĘGŁA 2 |
 |
15 A |
Moduł sprzęgła elektronicznego |
|
POMPA PRÓŻNIOWA |
 |
20 A |
Pompa próżniowa |
|
POMPA PALIWOWA |
 |
20 A |
Przekaźnik POMPY PALIWOWEJ |
|
WENTYLATOR CHŁODZĄCY 2 |
|
40 A |
Przekaźnik WENTYLATORA nr 3, przekaźnik WENTYLATORA nr 2 |
|
DCT 3 |
 |
40 A |
Siłownik układu inteligentnej zmiany biegów |
|
AKUMULATOR 1 |
 |
40 A |
Blok złączek deski rozdzielczej (PRZEKAŹNIK DŁUGOTRWAŁEGO OBCIĄŻENIA BLOKADY, bezpiecznik: MODUŁ NR 1, PODGRZEWANIE TYLNEGO SIEDZENIA, ZAMEK DRZWI, IBU1, PRZEŁĄCZNIK HAMULCA, PODUSZKA POWIETRZNA NR 2) |
|
DCT 1 |
 |
40 A |
Moduł sterowania przekładnią (TCM) |
|
SIŁOWNIK SPRZĘGŁA 1 |
 |
40 A |
Moduł sprzęgła elektronicznego |
|
DCT 2 |
 |
40 A |
Moduł sterowania przekładnią (TCM) |
|
alarmu antywłamaniowego |
 |
10 A |
Przekaźnik alarmu antywłamaniowego |
|
REFLEKTORÓW DROGOWYCH |
 |
10 A |
Przekaźnik REFLEKTORÓW DROGOWYCH |
|
ABS 1 |
 |
40 A |
Moduł ESC (elektroniczny układ stabilizacji toru jazdy) |
|
ABS 2 |
 |
30 A |
Moduł ESC (elektroniczny układ stabilizacji toru jazdy), EPB |
|
DMUCHAWA |
|
40 A |
Przekaźnik DMUCHAWA |
|
DCU 1 |
 |
40 A |
Przekaźnik DCU (jednostki sterowania wtryskiwaną dawką) |
|
CVVD 1 |
 |
40 A |
Siłownik CVVD (zaworu układu o zmiennej geometrii) |
|
MODUŁ ZASILANIA TYLNEJ KLAPY |
 |
30 A |
Moduł zasilania tylnej klapy |
|
GNIAZDKO ZASILANIA 1 |
|
40 A |
Przekaźnik POWER OUTLET |
|
DCU 4 |
 |
20 A |
Moduł sterowania wtryskiwaną dawką |
|
DCU 3 |
 |
15A/20A |
Moduł sterowania wtryskiwaną dawką |
|
SENSOR 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Przekaźnik sprężarki klimatyzacji, zawór elektromagnetyczny sterowania układem odpowietrzania zbiornika paliwa, zawór elektromagnetyczny sterowania układem RCV, przekaźnik WENTYLATORA nr 1, zawór sterujący oleju (wlotowy/wylotowy) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Przekaźnik sprężarki klimatyzacji, zawór elektromagnetyczny sterowania układem odpowietrzania zbiornika paliwa, zawór elektromagnetyczny sterowania układem RCV, przekaźnik WENTYLATORA nr 1, zawór sterujący oleju (wlotowy/wylotowy) [(Silnik benzynowy) 1.6 MPI] Zawór elektromagnetyczny sterowania układem odpowietrzania zbiornika paliwa, zawór elektromagnetyczny układu dolotowego o zmiennej geometrii, przekaźnik WENTYLATORA nr 3, przekaźnik WENTYLATORA nr 2, zawór sterujący olejem (wlotowy/wylotowy) [(Silnik benzynowy) 1.6 T-GDi] Zawór sterujący olejem nr 1/nr 2, CCV, przekaźnik wentylatora 2, PCSV, RCV |
|
ECU 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (moduł sterowania silnikiem) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (moduł sterowania silnikiem) [(Silnik benzynowy) 1.6 MPI] ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) [(Silnik benzynowy) 1.6 T-GDi] ECM (moduł sterowania silnikiem) |
|
ECU 1 |
 |
20 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (moduł sterowania silnikiem) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (moduł sterowania silnikiem) [(Silnik benzynowy) 1.6 MPI] ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) [(Silnik benzynowy) 1.6 T-GDi] ECM (moduł sterowania silnikiem) |
|
WTRYSKIWACZ |
 |
15 A |
[(Silnik benzynowy) 1.6 MPI] Wtryskiwacz nr 1 ~ nr 4 |
|
Łagodny hybrydowy prądnico-rozrusznik |
 |
15 A |
MHSG (ŁAGODNY HYBRYDOWY PRĄDNICO-ROZRUSZNIK) |
|
CZUJNIK 1 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Czujnik tlenu (góra), czujnik tlenu (dół) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Czujnik tlenu (góra), czujnik tlenu (dół) [(Silnik benzynowy) 1.6 MPI] Czujnik tlenu (góra), czujnik tlenu (dół) [(Silnik benzynowy) 1.6 T-GDi] ECM (moduł sterowania silnikiem), Czujnik tlenu (góra/dół) |
|
CEWKA ZAPŁONOWA |
 |
20 A |
[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] Cewka zapłonowa nr 1~nr 3 [[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV]] Cewka zapłonowa nr 1~nr 4 [(Silnik benzynowy) 1.6 MPI] Cewka zapłonowa nr 1~4, kondensator [(Silnik benzynowy) 1.6 T-GDi] Cewka zapłonowa nr 1~4, kondensator |
|
ECU 3 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (moduł sterowania silnikiem) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (moduł sterowania silnikiem) [(Silnik benzynowy) 1.6 MPI] ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) [(Silnik benzynowy) 1.6 T-GDi] ECM (moduł sterowania silnikiem) |
|
AIR CONDITIONER |
 |
10 A |
[[Smartstream G1.0 T-GDi] / Smartstream G1.0 T-GDi MHEV] Sprężarka klimatyzacji [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Sprężarka klimatyzacji [(Silnik benzynowy) 1.6 T-GDi] Sprężarka klimatyzacji |
|
ECU 5 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (moduł sterowania silnikiem) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (moduł sterowania silnikiem) [(Silnik benzynowy) 1.6 MPI] ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) [(Silnik benzynowy) 1.6 T-GDi] ECM (moduł sterowania silnikiem) |
|
CZUJNIK 4 |
 |
15 A |
[[Smartstream G1.5 T-GDi]/Smartstream G1.5 T-GDi MHEV] Pompa próżniowa |
|
CVVD 2 |
 |
15 A |
Siłownik CVVD (zaworu układu o zmiennej geometrii) |
|
ABS 3 |
 |
10 A |
[WSZYSTKIE] Moduł ESC (elektroniczny układ stabilizacji toru jazdy), główny siłownik sprzęgła |
|
TCU 2 |
 |
15 A |
[Smartstream G1.0 T-GDi/ Smartstream G1.0 T-GDi MHEV]: PRZEŁĄCZNIK INHIBITORA, TCM (moduł sterowania skrzynia biegów) [Smartstream G1.5 T-GDi/ Smartstream G1.5 T-GDi MHEV]: PRZEŁĄCZNIK INHIBITORA, TCM (moduł sterowania skrzynia biegów) [(Silnik benzynowy) 1.6 T-GDi]: PRZEŁĄCZNIK INHIBITORA, TCM (moduł sterowania skrzynia biegów) [(Silnik benzynowy) 1.6 MPI]: PRZEŁĄCZNIK INHIBITORA |
|
SIŁOWNIK SPRZĘGŁA 3 |
 |
15 A |
Moduł sprzęgła elektronicznego |
|
CZUJNIK 3 |
 |
10 A |
[(Silnik benzynowy) 1.6 MPI] Przekaźnik pompy paliwowej [Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Przekaźnik POMPY PALIWOWEJ [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Przekaźnik POMPY PALIWOWEJ [(Silnik benzynowy) 1.6 MPI] Przekaźnik pompy paliwowej [(Silnik benzynowy) 1.6 T-GDi] Przekaźnik pompy paliwowej |
|
ECU 4 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (moduł sterowania silnikiem) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (moduł sterowania silnikiem) [(Silnik benzynowy) 1.6 MPI] ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) [(Silnik benzynowy) 1.6 T-GDi] ECM (moduł sterowania silnikiem) |
|
WYCIERACZKA |
 |
25 A |
[WSZYSTKIE] Przekaźnik wycieraczek |
|
KLAKSON |
 |
15 A |
[WSZYSTKIE] Przekaźnik klaksonu |
* 1: Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ co EPS.
|
Nazwa przekaźnika |
Prędkości |
Typ |
|---|---|---|
|
Przekaźnik WENTYLATORA nr 3 |
|
MIKRO |
|
Przekaźnik NAGRZEWNICY PTC nr 2 |
|
MIKRO |
|
Przekaźnik WENTYLATORA nr 2 |
|
MIKRO |
|
Przekaźnik PDM 3 (IG1) |
 |
MIKRO |
|
Przekaźnik START |
 |
MIKRO |
|
Przekaźnik PODGRZEWACZA PALIWA |
 |
MIKRO |
|
Przekaźnik PDM 4 (IG2) |
 |
MIKRO |
|
Przekaźnik POMPY PALIWOWEJ |
 |
MIKRO |
|
Przekaźnik PDM 2 (ACC) |
 |
MIKRO |
|
Przekaźnik COOLING FAN 1 |
|
MINI |
|
Przekaźnik DMUCHAWA |
 |
MINI |
|
Przekaźnik PTC HEATER 1 |
 |
MIKRO |
|
Przekaźnik OGRZEWANIA TYLNEGO |
 |
MIKRO |
|
Przekaźnik NAGRZEWNICY PTC nr 3 |
 |
MIKRO |
|
Przekaźnik POWER OUTLET |
 |
MIKRO |
|
Przekaźnik REFLEKTORÓW DROGOWYCH |
 |
MIKRO |
|
Przekaźnik DCU |
 |
MIKRO |
