Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych (Europa)

Regulacja reflektorów

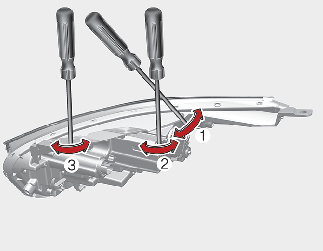

Halogen (wersja 5-drzwiowa, kombi)

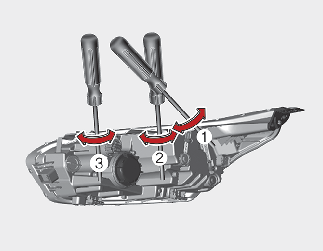

LED (wersja 5-drzwiowa, kombi, Shooting Brake, CUV)

LED (CUV)

Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, zapasowe koło i narzędzia.

Pojazd należy umieścić na płaskim podłożu.

Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).

Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.

Aby skierować światła mijania w lewo lub w prawo, przekręcić śrubokręt (1) prawoskrętnie lub lewoskrętnie. Aby skierować światła mijania w górę lub w dół, przekręcić śrubokręt (2) prawoskrętnie lub lewoskrętnie.

Regulacja ustawienia przednich świateł przeciwmgłowych

Wersja 5-drzwiowa, kombi

Wersja 5-drzwiowa, kombi, Shooting Brake (GT-Line)

Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.
Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.

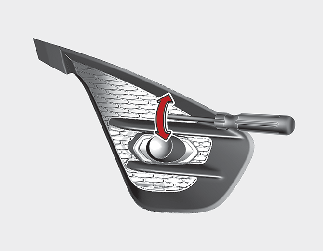

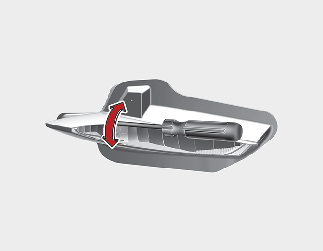

Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

Punkt padania wiązki

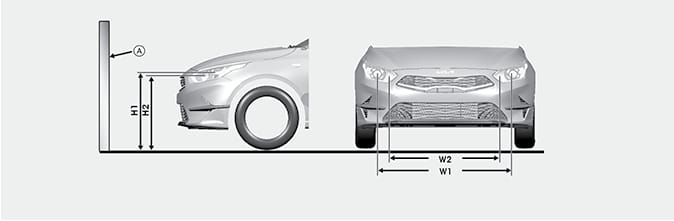

Wersja 5-drzwiowa, kombi (model standardowy) – halogen typ A

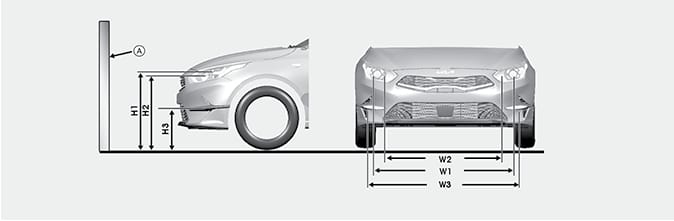

Wersja 5-drzwiowa, kombi (model standardowy) – halogen typ B

* A: Ekran

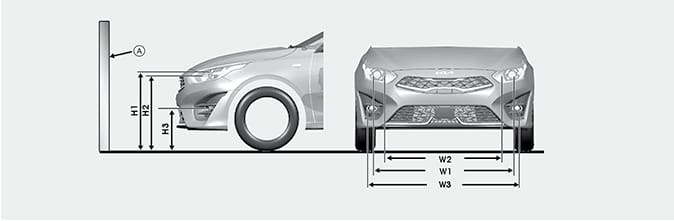

Wersja 5-drzwiowa, kombi (model GT-Line) – typ halogenowy

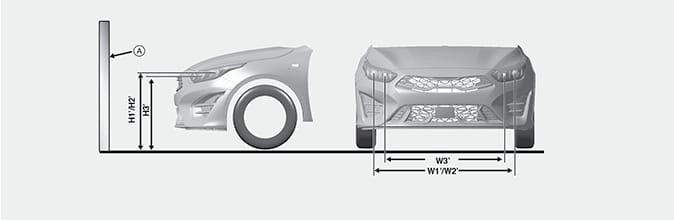

Wersja 5-drzwiowa, kombi, Shooting Brake – typ LED

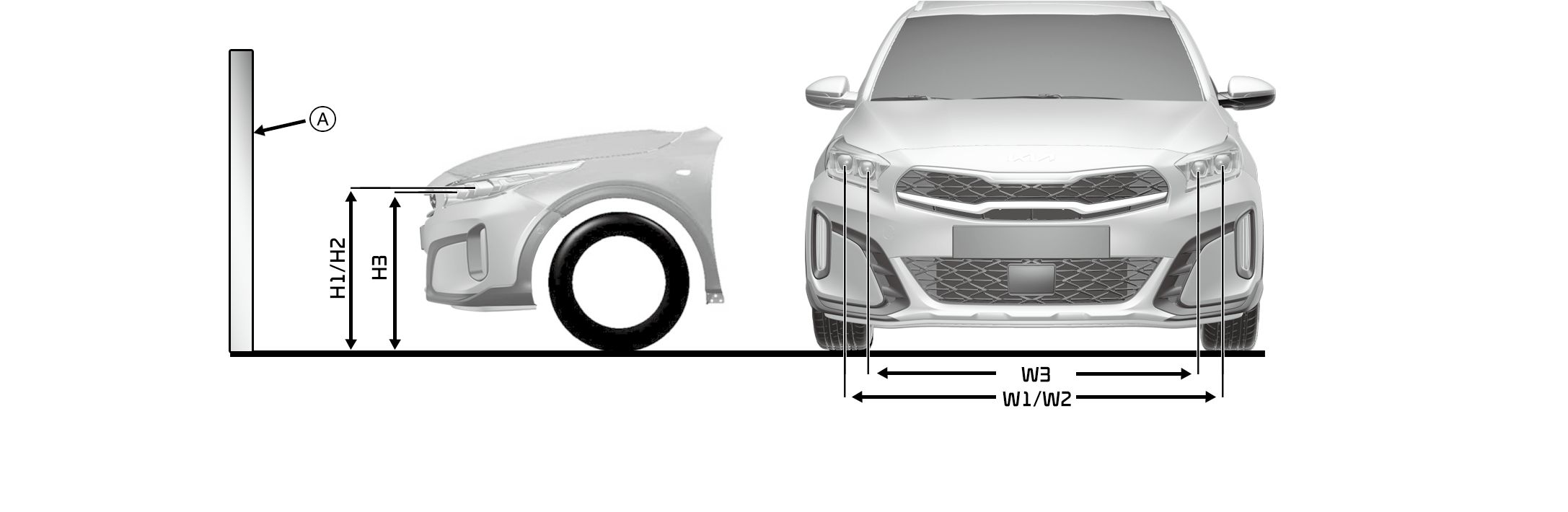

CUV (opona 16-/18-calowa)

Wersja 5-drzwiowa, kombi (model standardowy)

Stan pojazdu	Reflektor (halogenowy, typ A)
	Wysokość od podłoża		Odległość między reflektorami
	Światła mijania	Światła drogowe	Światła mijania	Światła drogowe
	H1	H2	W1	W2
Bez kierowcy [mm (cale)]	706 (27,8)	684 (26,9)	1344 (52,9)	1112 (43,8)
Z kierowcą [mm (cale)]	700 (27,6)	678 (26,7)	1344 (52,9)	1112 (43,8)

Stan pojazdu	Reflektor (halogenowy, typ B)				Reflektor (LED)
	Wysokość od podłoża		Odległość między reflektorami		Wysokość od podłoża	Odległość między reflektorami
	Światła mijania	Światła drogowe	Światła mijania	Światła drogowe	Światła mijania/drogowe	Światła mijania/drogowe
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
Bez kierowcy [mm (cale)]	706 (27,8)	684 (26,9)	1344 (52,9)	1112 (43,8)	714 (28,1)	1404 (55,3)
Z kierowcą [mm (cale)]	700 (27,6)	678 (26,7)	1344 (52,9)	1112 (43,8)	708 (27,9)	1404 (55,3)

Stan pojazdu	Przednie światło przeciwmgłowe (typ z żarówką)		Przednie światło przeciwmgłowe (LED)
	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami
	H3	W3	H3'	W3'
Bez kierowcy [mm (cale)]	370 (14,6)	1 426 (56,1)	694 (27,3)	1 191 (48,9)
Z kierowcą [mm (cale)]	366 (14,4)	1 426 (56,1)	688(27,1)	1 191 (48,9)

Wersja 5-drzwiowa, kombi (model GT-Line/GT)

Stan pojazdu	Reflektor (halogenowy)				Reflektor (LED)
	Wysokość od podłoża		Odległość między reflektorami		Wysokość od podłoża	Odległość między reflektorami
	Światła mijania	Światła drogowe	Światła mijania	Światła drogowe	Światła mijania/drogowe	Światła mijania/drogowe
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
Bez kierowcy [mm (cale)]	698 (27,5)	676 (26,6)	1344 (52,9)	1112 (43,8)	706 (27,8)	1404 (55,3)
Z kierowcą [mm (cale)]	692 (27,2)	670 (26,4)	1344 (52,9)	1112 (43,8)	700 (27,5)	1404 (55,3)

Stan pojazdu	Przednie światło przeciwmgłowe (typ z żarówką)		Przednie światło przeciwmgłowe (LED)
	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami
	H3	W3	H3'	W3'
Bez kierowcy [mm (cale)]	371 (14,6)	1 449 (57,1)	686 (27,0)	1191 (48,9)
Z kierowcą [mm (cale)]	357 (14,1)	1 449 (57,1)	682 (26,9)	1191 (48,9)

Shooting Brake (model GT-Line/GT)

Stan pojazdu	Reflektor (halogenowy)				Reflektor (LED)
	Wysokość od podłoża		Odległość między reflektorami		Wysokość od podłoża	Odległość między reflektorami
	Światła mijania	Światła drogowe	Światła mijania	Światła drogowe	Światła mijania/drogowe	Światła mijania/drogowe
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
Bez kierowcy [mm (cale)]	701 (27,6)	679 (26,7)	1344 (52,9)	1112 (43,8)	709 (27,9)	1404 (55,3)
Z kierowcą [mm (cale)]	695 (27,4)	673 (26,5)	1344 (52,9)	1112 (43,8)	703(27,7)	1404 (55,3)

Stan pojazdu	Przednie światło przeciwmgłowe (typ z żarówką)		Przednie światło przeciwmgłowe (LED)
	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami
	H3	W3	H3'	W3'
Bez kierowcy [mm (cale)]	371 (14,6)	1449 (57,1)	689 (27,1)	1191 (48,9)
Z kierowcą [mm (cale)]	357 (14,1)	1449 (57,1)	685 (27,0)	1191 (48,9)

CUV (opona 16-calowa)

Stan pojazdu	Reflektor (LED)		Przednie światło przeciwmgłowe (LED)
	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami
	Światła mijania/drogowe	Światła mijania/drogowe	H3	W3
	H1/H2	W1/W2	H3	W3
Bez kierowcy [mm (cale)]	755 (29,7)	1403 (55,2)	734 (28,9)	1201 (47,3)
Z kierowcą [mm (cale)]	749 (29,5)	1403 (55,2)	728 (28,7)	1201 (47,3)

CUV (opona 18-calowa)

Stan pojazdu	Reflektor (LED)		Przednie światło przeciwmgłowe (LED)
	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami
	Światła mijania/drogowe	Światła mijania/drogowe	H3	W3
	H1/H2	W1/W2	H3	W3
Bez kierowcy [mm (cale)]	767 (30,2)	1403 (55,2)	746 (29,4)	1201 (47,3)
Z kierowcą [mm (cale)]	761 (30)	1403 (55,2)	740 (29,1)	1201 (47,3)

Światła mijania (pojazd z kierownicą po lewej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

Włączyć światła mijania w pojeździe z siedzącym w nim kierowcą (75 kg).

Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.

W pierwszej kolejności dostosować linię odcięcia względem linii poziomej, a następnie względem linii pionowej.

Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

* W razie potrzeby należy wyregulować punkt padania wiązki po rzeczywistym pomiarze prześwitu poprzecznego pojazdu lub udać się do autoryzowanego dealera/partnera serwisowego marki Kia. Jest to potrzebne ze względu na to, że wartość padania może się różnić od rzeczywistego prześwitu poprzecznego.

Światła mijania (pojazd z kierownicą po prawej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

Włączyć światła mijania w pojeździe z siedzącym w nim kierowcą (75 kg).

Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.

W pierwszej kolejności dostosować linię odcięcia względem linii poziomej, a następnie względem linii pionowej.

Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Przednie światła przeciwmgłowe

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej

C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej

D: Linia pozioma środka żarówki lampy przeciwmgielnej

E: Podłoże

F: Linia odcięcia

G: Górna granica

Włączyć światła mijania w pojeździe z siedzącym w nim kierowcą (75 kg).

Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).
