Cambio del fusible del compartimento del motor

1

Apague el interruptor de encendido y el resto de interruptores.

2

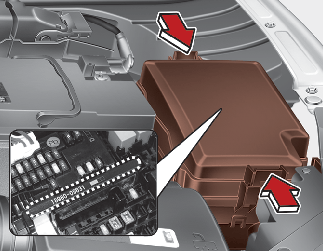

Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.

3

Compruebe los fusibles que ha extraído; reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.

4

Introduzca el nuevo fusible de la misma potencia y asegúrese de que encaja perfectamente en los clips. Si queda flojo, consulte con un distribuidor Kia autorizado.

PRECAUCIÓN

Asegúrese siempre de colocar la cubierta del panel de fusibles en el compartimento del motor para evitar cualquier fallo eléctrico que se pudiera producir debido al contacto con el agua. Un sonido de clic audible le garantizará que la cubierta del panel de fusibles se ha afianzado de manera segura.

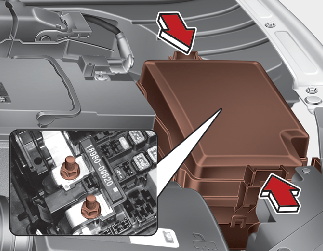

Multifusible

Si se funde el multifusible, extráigalo de la siguiente manera:

1

Apague el interruptor de encendido y el resto de interruptores.

2

Desconecte el cable negativo de la batería.

3

Desmonte las tuercas como se muestra en la ilustración superior.

4

Reemplace el fusible por uno de la misma potencia.

5

Siga el orden inverso de estos pasos para volver a instalar el fusible múltiple.

AVISO

No desmonte ni monte el multifusible cuando esté afianzado con pernos o tuercas. Un par de montaje parcial o incorrecto podría provocar un incendio. Lleve a revisar el vehículo a un distribuidor autorizado Kia.

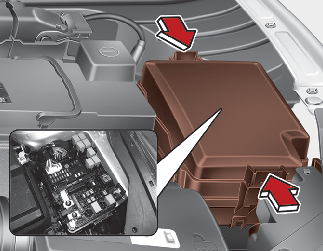

Fusible principal

Si se funde el fusible principal, extráigalo de la siguiente manera:

1

Apague el interruptor de encendido y el resto de interruptores.

2

Desconecte el cable negativo de la batería.

3

Desmonte las tuercas como se muestra en la ilustración superior.

4

Reemplace el fusible por uno de la misma potencia.

5

Siga el orden inverso de estos pasos para volver a instalar el fusible múltiple.

AVISO

El sistema electrónico puede no funcionar correctamente incluso cuando el compartimento del motor y los fusibles individuales de la caja de fusibles interna no están desconectados. En dicho caso, la causa del problema puede ser la desconexión del fusible principal (tipo BFT), que está situado dentro del tapón del terminal positivo (+) de la batería.

Dado que el fusible principal está diseñado de modo más intricado que otras piezas, lleve el vehículo a un distribuidor Kia autorizado para que lo comprueben.

AVISO

No desmonte ni monte el multifusible cuando esté afianzado con pernos o tuercas. Un par de montaje parcial o incorrecto podría provocar un incendio. Lleve a revisar el vehículo a un distribuidor autorizado Kia.

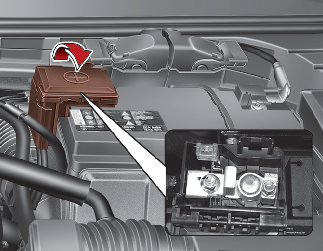

Fusible de la batería

Si se funde el fusible de la batería, extráigalo de la siguiente manera:

1

Desconecte el cable negativo de la batería.

2

Desmonte las tuercas como se muestra en la siguiente ilustración.

3

Reemplace el fusible por uno de la misma potencia.

4

Vuelva a montarlo siguiendo el proceso de desmontaje en sentido inverso.

AVISO

Si el fusible de la batería está fundido, solicite la revisión del vehículo en un distribuidor Kia autorizado.

PRECAUCIÓN

Inspeccione visualmente el tapón de la batería para garantizar que está bien cerrado. Si el tapón de la batería no está bien cerrado, la humedad podría penetrar en el sistema y dañar los componentes eléctricos.
