Beschreibung der Sicherungs- und Relaiskästen

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.

Hinweis

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

Sicherungskasten auf der Fahrerseite

ICU-Anschlussleiste

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

AMP

25 A

AMP (Verstärker)

LDC

30 A

Kleinspannungs-DC-DC-Konverter

P/SEAT DRV

30 A

Schalter für die Lendenwirbelstütze des Fahrers, Schalter für den elektrischen Fahrersitz, IMS-Steuermodul (Integriertes Speichersystem)

FENSTERHEBERSCHALTER LINKS

25 A

Fensterheberschaltergriff hinten links, Fensterhebergriff-Modul links hinten, Fahrersicherheits-Fensterhebermodul (Linkslenker), Beifahrer-Fensterheberschalter (Rechtslenker), Beifahrer-Fensterhebermodul (Rechtslenker)

P/SEAT PASS

30 A

Schalter für den elektrisch verstellbaren Beifahrersitz, Beifahrer-Relaiseinheit

SITZHEIZUNG VORN

20 A

Steuermodul für Sitzbelüftung 1. Sitzreihe, Steuermodul für Sitzheizung 1. Sitzreihe

Sitzheizung rechts

15 A

Heizung 2. Sitzreihe Linkslenker-Steuermodul

S/umklappbare Rückenlehne

20 A

2. Sitzreihe rechter Umklappgriff

FENSTERHEBERSCHALTER RECHTS

25 A

Schalter für elektrische Fensterheber rechts, Modul für elektrischen Fensterheber rechts, Schalter für elektrischen Fensterheber Beifahrerseite (Linkslenker), Modul für elektrischen Fensterheber Beifahrerseite (Linkslenker), Modul für elektrischen Fensterheber Fahrerseite (Rechtslenker)

Heckklappe

15 A

Heckklappenrelais

S/umklappbare Rückenlehne links

20 A

2. Sitzreihe linker Umklappgriff

DR LOCK

20 A

Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais

RR A/CON2

10 A

Steuermodul für hintere Klimaanlage

MULTIMEDIA1

25 A

Kleinspannungs-DC-DC-Konverter, Audio-, Audio/Video- & Navigations-Haupteinheit, ICU-Anschlussblock (Sicherung - MULTIMEDIA2)

E-CALL

10 A

e-Call-Einheit

S/HEATER RR

15 A

2. Sitzreihe Steuermodul Sitzheizung rechts

SPEICHER

10 A

Elektrische Heckklappeneinheit, IMS-Steuermodul (integriertes Speichersystem), Steuermodul für die Klimaanlage hinten, Außenspiegel für die Stromversorgung von Fahrer und Beifahrer, ROA, Kombiinstrument, Kleinspannungs-DC-DC-Konverter, Regensensor, Bedienfeld für die Klimaanlage vorne, Head-Up-Display, Steuermodul für die Klimaanlage vorne

START

10 A

Zündschalter

E-SCHALTHEBEL

7,5 A

Elektronischer Schaltknopf

MODUL6

7,5 A

Kraftstofffilter-Heizung und Druck-/Temperatur-Sensor

USB-LADEGERÄT1

10 A

Gepäckablage USB-Ladeanschluss links/rechts

USB-LADEGERÄT2

15 A

USB-Ladeanschluss an der hinteren Konsole links/rechts, USB-Ladeanschluss am Fahrer-/Beifahrersitz

MODUL3

7,5 A

IBU (Integrierte Bordnetzsteuereinheit), ADAS-Einheit, Frontkamera (ADAS), Crashpad-Schalter, Umgebungsüberwachungs-Monitor, Radar hinten links/rechts, 4WD (Allradantrieb) ECU (elektronische Steuereinheit), DCU (Dosierungs-Steuereinheit), Schalter an der Frontkonsole, Schalter zur Belüftung des Fahrer-/Beifahrersitzes, Radar vorne, ATM (Automatikgetriebe)-Schalthebel (Anzeigeleuchte)

A/BAG1

15 A

Steuermodul für SRS-System (ergänzendes Rückhaltesystem)

WASCHANLAGE

15 A

Multifunktionsschalter

MODUL1

10 A

AMP (Verstärker), RSE links/rechts, Kleinspannungs-DC-DC-Konverter, Audio, IBU (Integrierte Bordnetzsteuereinheit), Audio/Video- & Navigations-Haupteinheit, ADAS-Einheit, e-Call-Einheit, Front-USB-Ladeanschluss links/rechts, Umgebungsüberwachungs-Monitor

MODUL9

10 A

Schlüsselmagnet, Stimmungslampe für Fahrer/Passagier, ADAS-Einheit, Datenlink-Anschluss

IBU1

7,5 A

IBU (integrierte Bordnetzsteuereinheit)

MODUL2

7,5 A

Overhead-Konsole, DAU, Multifunktionsschalter

RR A/CON1

15 A

Hinterer Lüftermotor der Klimaanlage, ICU-Anschlussblock (Sicherung - SPEICHER)

AIRBAGKONTROLLLEUCHTE

7,5 A

Kombiinstrument, Dachkonsole

MODUL8

7,5 A

ADAS-Einheit, Steuermodul für Sitzbelüftung 1. Sitzreihe, Steuermodul für Sitzheizung 1. Sitzreihe, Steuermodul für Klimaanlage hinten, Steuermodul für Sitzheizung 2. Sitzreihe links/rechts

IBU2

15 A

IBU (integrierte Bordnetzsteuereinheit)

MODUL10

10 A

Bremslichtschalter, ATM-Schalthebel (Automatikgetriebe)

MODUL5

10 A

Overhead-Konsole, AMP (Verstärker), kabelloses Ladegerät an der Vorderseite, Kleinspannungs-DC-DC-Konverter

KLIMAANLAGE

7,5 A

Steuermodul der Klimaanlage vorn, Bedienfeld der Klimaanlage vorn, Motorraum-Anschlussblock (PTC-Relais Heizung #2, Lüfterrelais)

A/BAG2

10 A

Steuermodul für SRS-System (ergänzendes Rückhaltesystem)

KOMBIINSTRUMENT

7,5 A

Kombiinstrument, Head-Up-Display

MODUL4

10 A

e-Call-Einheit, Audio-, Audio/Video- & Navigations-Haupteinheit, Data-Link-Anschluss, Bedienfeld der vorderen Klimaanlage, Scheinwerfer links/rechts, Steuermodul der vorderen Klimaanlage, Crash-Pad-Schalter, elektrochromer Spiegel, IMS-Steuermodul (integriertes Speichersystem), Steuermodul für Belüftung der ersten Sitzreihe, Steuermodul für Heizung der ersten Sitzreihe, Steuermodul für Heizung der zweiten Sitzreihe links/rechts

MODUL7

7,5 A

IBU (integrierte Bordnetzsteuereinheit)

MULTI MEDAI2

10 A

RSE Linker Griff/Rechter Griff

BREMSSCHALTER

7,5 A

IBU (integrierte Bordnetzsteuereinheit), Bremsleuchtenschalter

MDPS

7,5 A

MDPS-Einheit (elektrische Servolenkung)

* MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

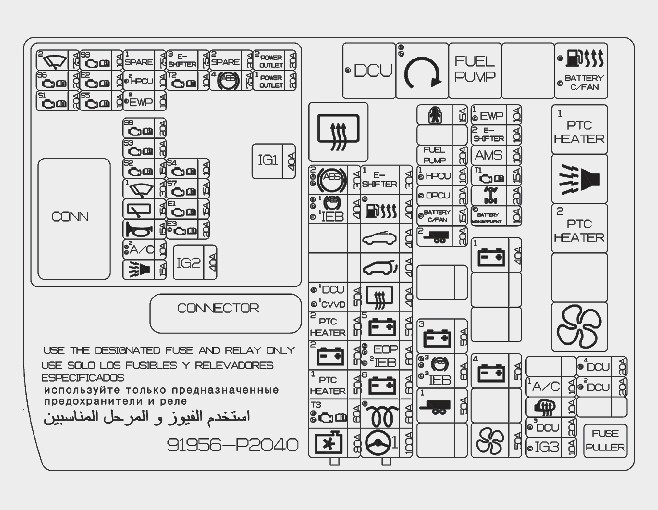

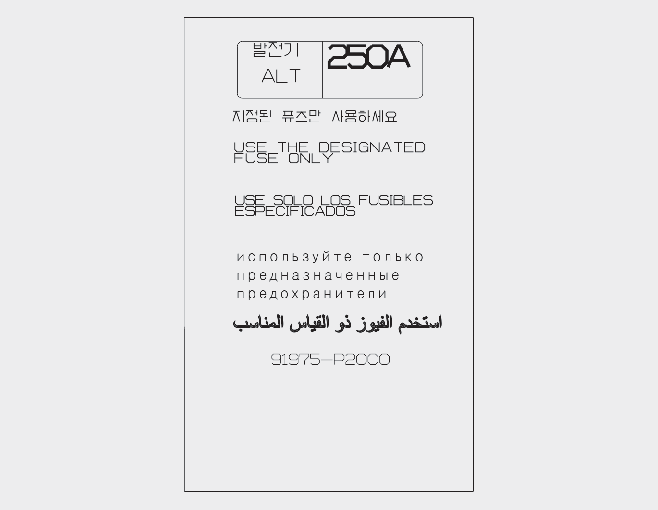

Sicherungskasten im Motorraum

Klemmenblock Motorraum

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

MEHRFACH-SICHERUNG-1

KÜHLERLÜFTER

80 A

Kühlgebläsemotor

TCU3

60 A

TCM (Getriebesteuermodul)

PTC - HEIZUNG1

50 A

Motorraum-Anschlussblock (PTC-Relais Heizung #1)

B+2

50 A

ICU-Anschlussblock (Armaturenbrett-Modul)

PTC - HEIZUNG2

50 A

Motorraum-Anschlussblock (PTC-Relais Heizung #2)

DCU1

50 A

Klemmenblock im Motorraum (DCU-Relais)

ABS 1

40 A

ESP (Elektronisches Stabilitätsprogramm) Steuermodul

ABS2

30 A

ESP (Elektronisches Stabilitätsprogramm) Steuermodul

MEHRFACH-SICHERUNG-2

MDPS

100 A

MDPS-Einheit (elektrische Servolenkung)

* MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

GLOW

60 A

GCU

B+6

60 A

GCU

EOP

60 A

Elektronische Ölpumpe

B+5

50 A

ICU-Anschlussblock (Sicherung - P/Fahrersitz, P/Fenster links, P/Beifahrersitz, S/Heizung rechts, S/umklappbare Rückenlehne)

RR BEHEIZT

40 A

Klemmenblock im Motorraum (Relais Heckscheibenheizung)

ELEKTRISCHE HECKKLAPPE

40 A

ELEKTRISCHE HECKKLAPPENEINHEIT

SCHIEBEDACH

40 A

Schiebedachmotor (Glas)

KRAFTSTOFFVORWÄRMER

40 A

Motorraum-Anschlussblock (Kraftstofffilter-Heizungsrelais)

E-SCHALTHEBEL1

30 A

SCU

SICHERUNG

ANHÄNGER1

50 A

Anhänger-Modul

ABS3

60 A

ESP (Elektronisches Stabilitätsprogramm) Steuermodul

B+3

50 A

ICU-Anschlussblock (Armaturenbrett-Modul)

ANHÄNGER2

20 A

Anhänger-Modul

Kraftstoffpumpe

20 A

Motorraum-Anschlussblock (Kraftstoffpumpen-Relais)

KINDERSICHERUNG

15 A

PCB (Leiterplatte) Anschlussblock (Kindersicherung/Entriegelungsrelais)

Lüfter

50 A

Klemmenblock im Motorraum (Lüfterrelais)

B+4

50 A

ICU-Anschlussblock (Sicherung - AMP, LDC, S/Heizung vorn, P/ Fenster rechts, S/umklappbare Rücklehne)

B+1

40 A

ICU-Anschlussblock (Langzeit-Lastverriegelungsrelais, Sicherung - Heckklappe, DR LOCK, S/Heizung RR, START, MODULE9, IBU2, A/BAG2, Bremsschalter)

4WD

20 A

Allradantrieb (AWD) ECU (Motorsteuermodul)

TCU1

15 A

PCM (Antriebsstrang-Steuermodul)

AMS

10 A

Batteriesensor

E-SCHALTHEBEL2

10 A

SCU, elektronischer Schaltknopf

DCU3

10 A

DCU (Dosiersteuereinheit)

HTD MIRR

10 A

Bedienfeld der vorderen Klimaanlage, Steuermodul der vorderen Klimaanlage, elektrischer Außenspiegel Fahrerseite

A/CON1

10 A

Steuermodul für vordere Klimaanlage

DCU2

20 A

DCU (Dosiersteuereinheit)

DCU4

20 A

DCU (Dosiersteuereinheit)
Leiterplattenblock

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

IG2

40 A

Motorraum-Anschlussblock (Startrelais), PCB (Leiterplatte) Anschlussblock (IG2-Relais)

ZÜNDSCHALTER 1

40 A

PCB (Leiterplatte) Anschlussblock (IG1-Relais, ACC-Relais)

Windschutzscheibe Wischer 2

7,5 A

IBU (integrierte Bordnetzsteuereinheit)

SENSOR6

20 A

[Smartstream D2.2] Vorderer/hinterer Nox-Sensor, PM-Sensor

[Smartstream G3.5] Lambdasonde #2/#4

SENSOR1

20 A

[Smartstream D2.2] Raildruck-Regelventil

[Smartstream G2.5] Zündspule #1/#2/#3/#4

[Smartstream G3.5] Zündspule #1/#2/#3/#3/#4/#5/#6

SENSOR8

10 A

GCU

ECU2

10 A

ECM (Motorsteuermodul)/PCM (Antriebssteuerungsmodul)

SENSOR5

10 A

[Smartstream D2.2] Motorraum-Anschlussblock (Kraftstoffpumpen-Relais, Kraftstofffilter-Heizungsrelais)

[Smartstream G2.5] Motorraum-Anschlussblock (Kraftstoffpumpen-Relais)

[Smartstream G3.5] Motorraum-Anschlussblock (Kraftstoffpumpen-Relais)

SENSOR9

20 A

[Smartstream D2.2] Kraftstoff-Dosierventil

[SmartStream D 3.5] ECM (Motorsteuermodul)

SENSOR3

20 A

ECM (Motorsteuermodul)/PCM (Antriebssteuerungsmodul)

SENSOR2

15 A

[Smartstream D2.2] Lambda-Sonde #1/#2

[Smartstream G2.5] Lambdasonde (Auf/Ab)

[Smartstream G3.5] Lambdasonde #1/#3

Windschutzscheiben-Wischerblatt 1

30 A

Windschutzscheiben-Wischermotor

Heckscheibenwischer

15 A

Relais für Scheibenwischer hinten, Heckscheibenwischermotor

HUPE

15 A

Signalhornrelais

A/CON2

10 A

Klimaanlagen-Relais

ALARMANLAGENHUPE

15 A

Relais für Alarmanlagenhupe

E-SCHALTWIPPE3

7,5 A

SCU

TCU2

10 A

TCM (Getriebesteuermodul)

SENSOR4

10 A

[Alle] Klimaanlagen-Relais, Kühlerlüftermotor

[Smartstream D2.2] Ölstandssensor, Bremslichtschalter, elektronisches Thermoventil

[Smartstream G2.5] Variables Einlass-Magnetventil, Spülungssteuerungs-Magnetventil, Öl-Steuerventil (Einlass/Auslass)

[Smartstream G3.5] Variables Einlass-Magnetventil, Spülungssteuerungs-Magnetventil, Magnetventil für verstellbare Ölpumpe, Ölsteuerventil #1/#2/ #3/#4

SENSOR7

15 A

[Smartstream D2.2] Motorraum-Anschlussblock (PTC-Relais Heizung #1), PTC (Temperatursensor) Entlüfter, Ölpumpenventil, Aktuator elektronischer VGT (Turbolader mit variabler Geometrie), EGR-Kühlungs-Bypass-Magnetventil

[Smartstream G2.5] Einspritzdüse #1/#2/#3/#4, IBU (Integrierte Bordnetzsteuereinheit), ECM (Motorsteuermodul)

[Smartstream G3.5] Einspritzdüse #1/#2/#3/#4/#5/#6

ECU1

15 A

ECM (Motorsteuermodul)/PCM (Antriebssteuerungsmodul)

ABS4

7,5 A

ESP (Elektronisches Stabilitätsprogramm) Steuermodul

STECKDOSE 2

20 A

Steckdose Konsole hinten

12 V-STECKDOSE 1

20 A

Steckdose Gepäckraum
Relais

In der folgenden Tabelle finden Sie den Relaistyp.

Relaisbezeichnung

Symbol

TYP

Relais DCU

MICRO

Anlasserrelais

MICRO

Kraftstoffpumpenrelais

MICRO

Relais für Kraftstofffilterheizung

MICRO

PTC-Heizungsrelais Nr. 1

MICRO

B/Alarmhupen-Relais

MICRO

PTC-Heizungsrelais Nr. 2

MICRO

Lüfterrelais

MICRO

Heckscheibenheizungsrelais

MINI

Sicherungskasten im Motorraum (Abdeckung der Batterieklemmen)
