Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych (Europa)
Regulacja reflektorów
-
Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, koło zapasowe i narzędzia.
-
Pojazd należy zaparkować na płaskim podłożu.
-
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
-
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.
-

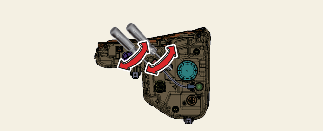

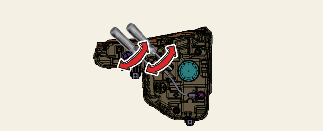

Aby skierować światła mijania w lewo lub w prawo, należy przekręcić śrubokręt (1) zgodnie z kierunkiem ruchu wskazówek zegara lub przeciwnie do kierunku ruchu wskazówek zegara. Aby skierować światła mijania w górę lub w dół, należy przekręcić śrubokręt (2) zgodnie z kierunkiem ruchu wskazówek zegara lub przeciwnie do kierunku ruchu wskazówek zegara.
Regulacja ustawienia przednich świateł przeciwmgielnych (jeżeli jest w wyposażeniu)
-
Regulację ustawienia przednich świateł przeciwmgielnych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.
-
Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.
-

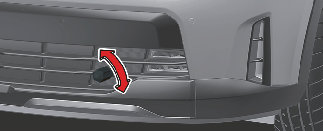

Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

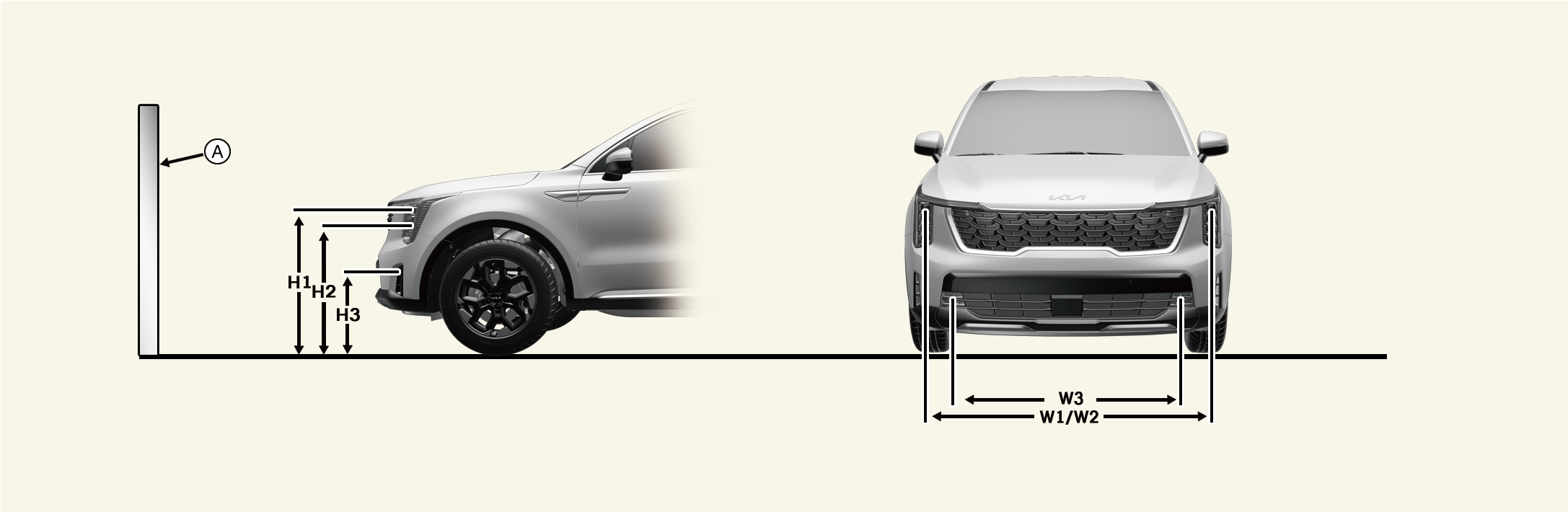

Punkt padania wiązki
* A: Ściana
|
Stan pojazdu |
Reflektor (LED) |
Przednie światło przeciwmgielne (LED) (jeśli jest w wyposażeniu) |
|||||
|---|---|---|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
Wysokość od podłoża |
Odległość między reflektorami |
||||
|
Światła mijania/drogowe |
Światła mijania/drogowe |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
Bez kierowcy [mm (cal)] |
Typ A |
897 (35,3) |
780 (30,7) |
1 584 (62,4) |
425 (16,7) |
1 230 (48,4) |
|
|
Typ B |
900 (35,4) |
778 (30,6) |
1 578 (62,1) |
||||
|
Z kierowcą [mm (cal)] |
Typ A |
890 (35) |
773 (30,4) |
1 584 (62,4) |
425 (16,7) |
1 230 (48,4) |
|
|
Typ B |
893 (35,2) |
771 (30,4) |
1 578 (62,1) |
||||

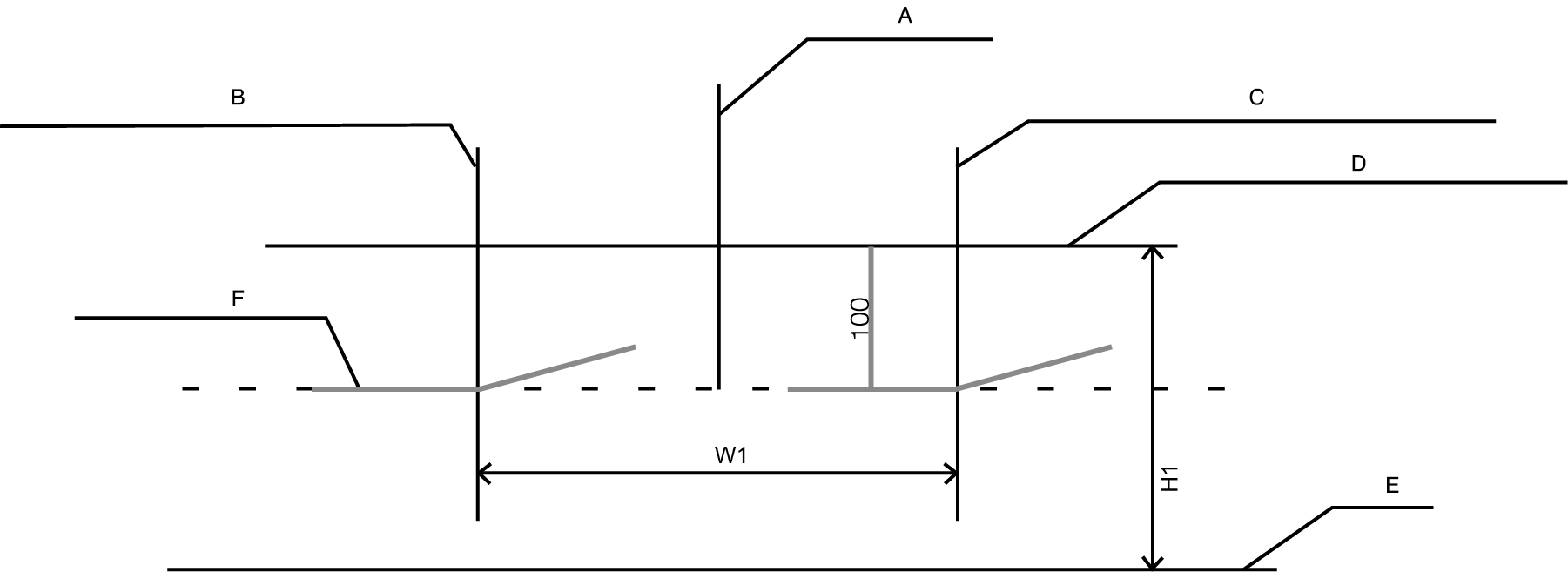

Światła mijania (pojazd z kierownicą po lewej stronie)
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora głównego
E: Podłoże
F: Linia odcięcia
-
Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeśli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

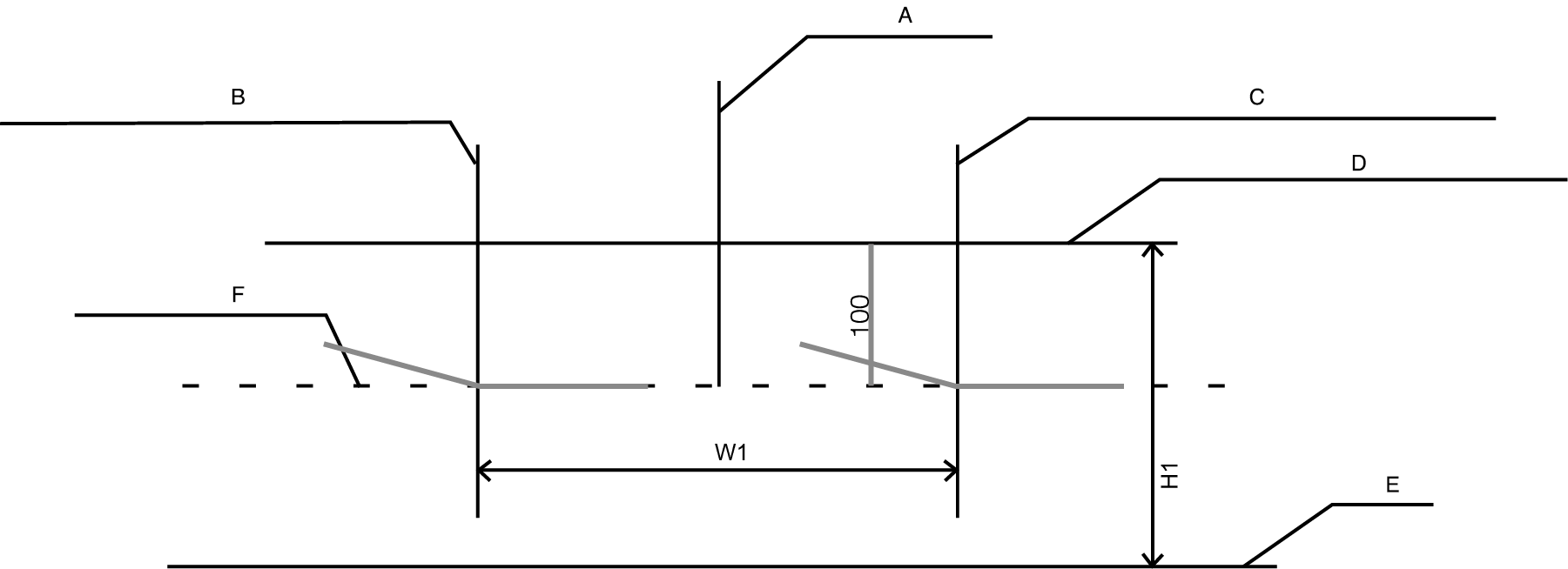

Światła mijania (pojazd z kierownicą po prawej stronie)
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora głównego
E: Podłoże
F: Linia odcięcia
-
Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeśli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
Przednie światła przeciwmgłowe
A: Oś pojazdu
B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej
C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej
D: Linia pozioma środka żarówki światła przeciwmgielnego
E: Podłoże
F: Linia odcięcia
G: Górna granica
-
Włączyć przednie światła przeciwmgielne bez kierowcy.
-
Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).s
