System mocowania ISOFIX i top-tether (system mocowania ISOFIX) dla dzieci

System ISOFIX przytrzymuje fotelik samochodowy dla dziecka podczas jazdy oraz podczas wypadku. Celem tego systemu jest ułatwienie instalacji fotelika samochodowego dla dziecka i ograniczenie możliwości jego nieprawidłowej instalacji. System ISOFIX wykorzystuje mocowania w pojeździe i zaczepy na foteliku samochodowym dla dziecka. System ISOFIX eliminuje potrzebę stosowania pasów bezpieczeństwa do przymocowania fotelika samochodowego dla dziecka do tylnych siedzeń.

Mocowania ISOFIX to metalowe pręty wbudowane w pojazd. Istnieją dwa dolne mocowania dla każdego położenia fotelika ISOFIX, które umożliwiają mocowanie fotelika samochodowego dla dziecka z zaczepami umieszczonymi niżej.

Aby móc skorzystać z systemu ISOFIX w swoim samochodzie, fotelik samochodowy dla dziecka musi być wyposażony w zaczepy ISOFIX.

Producent fotelika samochodowego dla dziecka przekaże instrukcje na temat sposobu instalacji fotelika samochodowego dla dziecka z zaczepami za pomocą mocowań ISOFIX.

Mocowania ISOFIX znajdują się tylko na zewnętrznych siedzeniach tylnych (lewym i prawym). Ich rozmieszczenie przedstawione jest na ilustracji.

OSTRZEŻENIE

Nie należy podejmować prób instalacji fotelika samochodowego dla dziecka z zastosowaniem mocowań ISOFIX na środkowym siedzeniu tylnymi. To siedzenie nie jest wyposażone w mocowania ISOFIX. Zastosowanie mocowań zewnętrznych siedzeń do instalacji fotelika samochodowego dla dziecka na środkowym siedzeniu tylnym może doprowadzić do uszkodzenia mocowań.

Typ A
Typ B

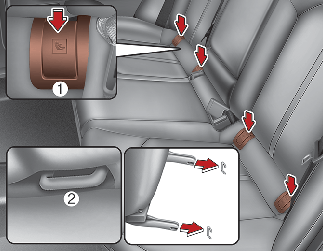

Mocowania ISOFIX znajdują się między oparciem a fotelem lewego i prawego tylnego siedzenia i są oznaczone symbolami.

W celu zastosowania mocowań ISOFIX należy popchnąć górną część pokrywy mocowania ISOFIX.

* (1): Wskaźnik położenia mocowania ISOFIX (typ A-, typ B-)

(2): Mocowanie ISOFIX

Instalacja fotelika dziecięcego z wykorzystaniem systemu mocowania ISOFIX

Aby zamontować fotelik dla dziecka systemu i-Size lub ISOFIX na jednym z zewnętrznych siedzeń tylnych, należy:

  1. Wyjąć sprzączkę pasa bezpieczeństwa z zamocowań ISOFIX.

  2. Usunąć wszelkie inne przedmioty z zamocowań, które mogłyby uniemożliwić pewne połączenie fotelika dla dziecka z zakotwieniami ISOFIX.

  3. Umieścić fotelik dla dziecka na siedzeniu pojazdu, następnie przymocować zakotwienia ISOFIX zgodnie z instrukcją dostarczoną przez producenta fotelika.

  4. Przestrzegać instrukcji producenta fotelika samochodowego dla dziecka, aby poprawnie zamontować złącza zamocowań ISOFIX w elementach kotwiących systemu ISOFIX.

OSTRZEŻENIE

Korzystając z systemu ISOFIX, zastosować następujące środki ostrożności:

  • Zapoznać się z wszystkimi instrukcjami montażu dołączonymi do fotelika samochodowego dla dzieci i postępować zgodnie z nimi.

  • Aby zapobiec chwyceniu i trzymaniu przez dziecko luźnych pasów bezpieczeństwa, należy sprząc nieużywane pasy bezpieczeństwa i zwinąć komplet pasów za dzieckiem. Dzieci mogą zostać uduszone, jeśli pas ramieniowy zostanie owinięty wokół szyi i pas bezpieczeństwa się zaciśnie.

  • NIGDY nie wolno montować więcej niż jeden fotelik samochodowy dla dzieci do jednego elementu kotwiącego. Może to doprowadzić do poluzowania lub uszkodzenia punktu lub zaczepu.

  • Po ewentualnym wypadku system ISOFIX musi zostać sprawdzony przez dilera. Na skutek wypadku system ISOFIX może zostać uszkodzony, a wtedy może dojść do sytuacji, że fotelik samochodowy nie będzie w pełni zabezpieczał dziecka.

Instalacja fotelika samochodowego dla dzieci z wykorzystaniem systemu podwieszanych punktów zaczepu „Top-tether Anchorage”

Podwieszane punkty zaczepu do fotelika dla dzieci znajdują się z tyłu oparć tylnych siedzeń.

  1. Przeprowadzić górny pas fotelika samochodowego dla dzieci nad oparciem. Przeprowadzając górny pas należy postępować zgodnie z instrukcjami producenta fotelika samochodowego dla dzieci.

  2. Wpiąć górny pas do podwieszanego punktu zaczepu, następnie naciągnąć pas zaczepu zgodnie z instrukcjami producenta fotelika samochodowego dla dzieci, aby dobrze przymocować fotelik samochodowy dla dzieci do siedzenia.

OSTRZEŻENIE

Podczas instalacji zaczepu należy podjąć następujące środki ostrożności:

  • Zapoznać się z wszystkimi instrukcjami montażu dołączonymi do fotelika samochodowego dla dzieci i postępować zgodnie z nimi.

  • Nigdy nie wolno montować więcej niż jednego fotelika samochodowego dla dzieci do jednego podwieszanego zaczepu ISOFIX. Może to doprowadzić do poluzowania lub uszkodzenia punktu lub zaczepu.

  • Górny zaczep można wpinać wyłącznie do odpowiedniego podwieszanego punktu zaczepu. W przypadku wpięcia w inne miejsce, może nie działać prawidłowo.

  • Mocowania fotelika samochodowego dla dzieci zaprojektowano pod kątem wytrzymywania tylko obciążeń generowanych przez prawidłowo zamocowany fotelik samochodowy dla dzieci.

    Pod żadnym pozorem nie wolno ich używać do mocowania uprzęży, pasów bezpieczeństwa dla dorosłych ani innych elementów lub urządzeń w pojeździe.
