Home > Manutenzione > Fusibili > Sostituzione fusibili della scatola nel vano motore

Sostituzione fusibili della scatola nel vano motore

1
Portare su OFF il commutatore d'accensione e tutti gli altri interruttori.
2

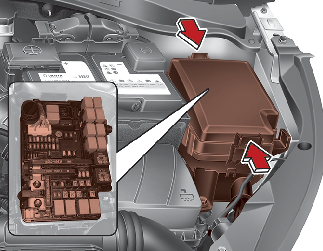

Togliere il coperchio della scatola fusibili premendo la linguetta e sollevandolo.

Quando il fusibile a baionetta non è collegato, rimuoverlo utilizzando la clip appositamente disegnata per il cambio dei fusibili e situata nella scatola dei fusibili nel vano motore. Dopo la rimozione, inserire correttamente un fusibile di pari carica.

3
Controllare il fusibile rimosso; sostituirlo se è bruciato. Per rimuovere o inserire il fusibile, usare l'estrattore per fusibili che si trova nel pannello fusibili vano motore.
4
Spingere dentro un nuovo fusibile dello stesso amperaggio e assicurarsi che si agganci saldamente nei fermagli. Se risulta lasco dopo il montaggio, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.
ATTENZIONE

Dopo aver controllato la scatola fusibili nel vano motore, installarne saldamente il coperchio fino allo scatto di conferma.

Se ciò non dovesse essere fatto, potrebbero verificarsi guasti elettrici causati dal contatto con l'acqua.

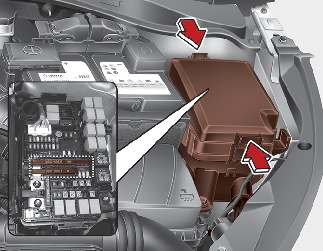

Fusibile multifunzione

Se il fusibile multifunzione è bruciato, deve essere rimosso come segue:

1
Scollegare il cavo batteria negativo.
2
Rimuovere i dadi indicati nella figura sopra.
3
Sostituire il fusibile con uno nuovo dello stesso amperaggio.
4
Reinstallare in ordine inverso rispetto alla rimozione.
NOTA

Se il fusibile multifunzione è bruciato, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.

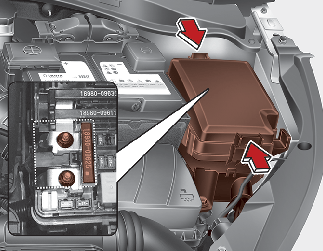

Fusibile principale

Se il fusibile principale è bruciato, deve essere rimosso come segue:

1
Spegnere il motore.
2
Scollegare il cavo batteria negativo.
3
Rimuovere i dadi indicati nella figura sopra.
4
Sostituire il fusibile con uno nuovo dello stesso amperaggio.
5
Reinstallare in ordine inverso rispetto alla rimozione.

Se il sistema elettrico non funziona, anche il pannello fusibili vano motore e il fusibile interno non sono bruciati, il fusibile principale potrebbe essere bruciato. Il fusibile principale è collegato ad altre parti e altri sistemi. Contattare un'officina professionale. Kia consiglia di rivolgersi a un concessionario/centro di assistenza partner autorizzato Kia.

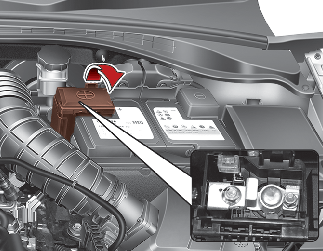

Fusibile della batteria

NOTA

Se il fusibile della batteria è bruciato, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.

ATTENZIONE

Controllare visivamente il tappo della batteria per verificarne la chiusura. Qualora non fosse adeguatamente serrato, il sistema elettrico potrebbe venire danneggiato dall'ingresso di umidità.
